«Урожай ПК»

3.10. УСТАНОВКА ВЕРТУШКОВ.

3.10.1. Два вертушка установите на стойке дверного проема сверху покрытия, подложив под

вертушки шайбы. Один для фиксации двери, другой для форточки. Используйте винты м4х25 с

контргайкой (см. Рис.20).

3.11. ПОКРЫТИЕ ВЕРХНЕЙ ЧАСТИ ТОРЦА ПОЛИКАРБОНАТОМ.

3.11.1.Замерьте расстояние между боковыми покрытиями торца (пункта 3.7.7.) и расстояние от

верха покрытия форточки (пункт 3.9.2.) до верха арки торца (см. Рис.10, 12).

3.11.2. Вырежьте из оставшегося листа поликарбоната (пункта 3.8.2.) прямоугольник

размерами пункта 3.11.1. (см. Рис. 9). Внимание! Расположение сот покрытия должно быть

вертикально по высоте торца.

3.11.3. Удалите защитную пленку, пометьте маркером сторону, обращенную к лучам солнца, и

установите на одну из сторон (по ширине дверного проема) окончание.

3.11.4. Приложите прямоугольник (пункта 3.11.3.) к торцу окончанием к форточке и закрепите

винтами м4х14 с шайбами в местах крепления покрытия (см. Рис. 10).

3.11.5. Выступающие части прямоугольника обрежьте эл.лобзиком по радиусу торца и

установите окончание согласно пункта 3.7.6.

3.11.6. Аналогично пунктам 3.7.-3.11. покройте второй торец.

3.12. СБОРКА КАРКАСА.

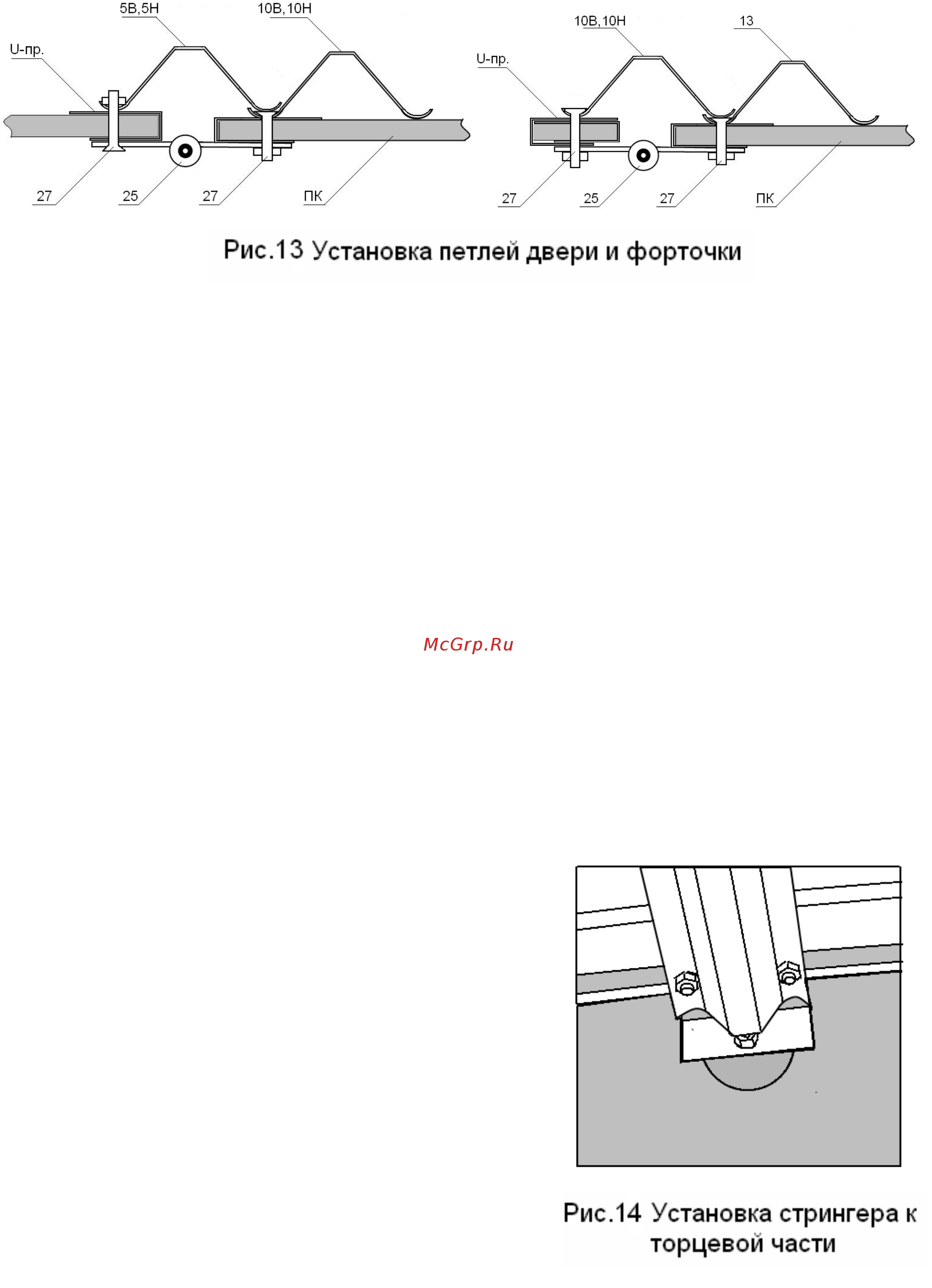

3.12.1. Возьмите собранный торец (пункт 3.11.6.) и положите его на ровный участок покрытием

вниз. В местах крепления кронштейнов №17 с винтов скрутите гайки и установите стрингеры

№ 4, закрутив гайки обратно (см. Рис. 14).

3.12.2. Присоедините стрингеры № 4 к удлинителям арки

№ 2 (м4х10) (см. Рис. 16).

3.12.3. По центру присоединенных к торцу стрингеров

№ 4 присоедините арку (пункт 3.2.) (м4х10).

3.12.4. С целью предотвращения изгибов

металлоконструкции и для простоты сборки следующую

арку временно зафиксируйте к стрингерам №4 по одному

винту в трех точках, в удлинениях арки и по вершине

теплицы. В свободные отверстия для крепления

стрингеров в арочной части установите два винта

(м4х10), установите свободный конец стрингера №4

(пункта 3.12.1.) и продлите его следующим стрингером

№ 4 и затяните данные три детали гайками (см. Рис. 15).

После крепления стрингеров в свободных отверстиях

скрутите гайки с фиксирующих винтов, продлите

стрингер следующим стрингером № 4 и соедините три
