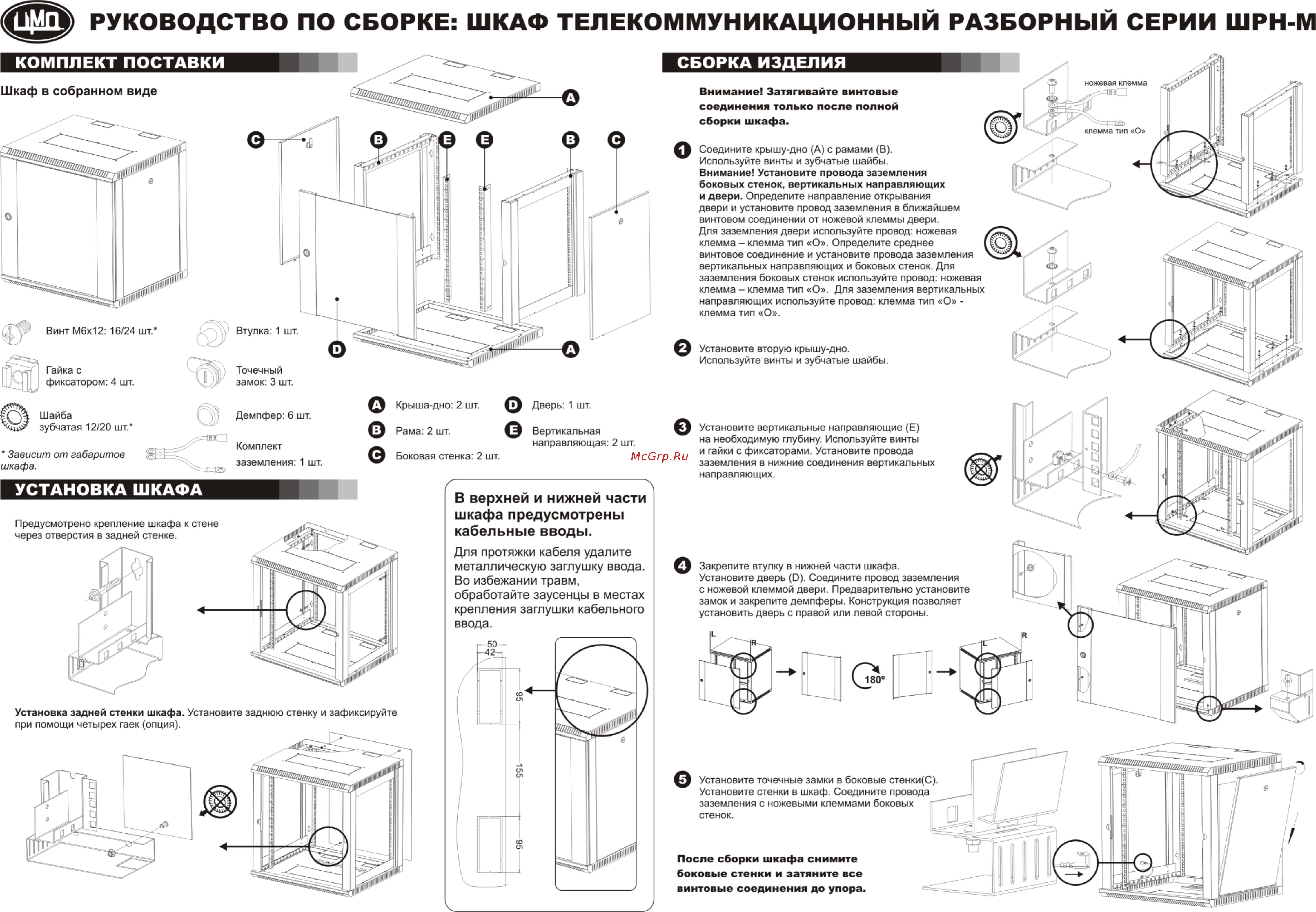

РУКОВОДСТВО ПО СБОРКЕ ШКАФ ТЕЛЕКОММУНИКАЦИОННЫЙ РАЗБОРНЫЙ СЕРИИ ШРН М СБОРКА ИЗДЕЛИЯ ножевая клемма Внимание Затягивайте винтовые соединения только после полной сборки шкафа клемма тип О Соедините крышу дно А с рамами В Используйте винты и зубчатые шайбы Внимание Установите провода заземления боковых стенок вертикальных направляющих и двери Определите направление открывания двери и установите провод заземления в ближайшем винтовом соединении от ножевой клеммы двери Для заземления двери используйте провод ножевая клемма клемма тип О Определите среднее винтовое соединение и установите провода заземления вертикальных направляющих и боковых стенок Для заземления боковых стенок используйте провод ножевая клемма клемма тип О Для заземления вертикальных направляющих используйте провод клемма тип О клемма тип О Установите вторую крышу дно Используйте винты и зубчатые шайбы Шайба зубчатая 12 20 шт Зависит от габаритов шкафа Крыша дно 2 шт Дверь 1 шт Рама 2 шт Вертикальная направляющая 2 шт Демпфер 6 шт Комплект заземления 1 шт 0 Боковая стенка 2 шт УСТАНОВКА ШКАФА Предусмотрено крепление шкафа к стене через отверстия в задней стенке Установите вертикальные направляющие Е на необходимую глубину Используйте винты и гайки с фиксаторами Установите провода заземления в нижние соединения вертикальных направляющих В верхней и нижней части шкафа предусмотрены кабельные вводы Для протяжки кабеля удалите металлическую заглушку ввода Во избежании травм обработайте заусенцы в местах крепления заглушки кабельного ввода Закрепите втулку в нижней части шкафа Установите дверь О Соедините провод заземления с ножевой клеммой двери Предварительно установите замок и закрепите демпферы Конструкция позволяет установить дверь с правой или левой стороны Установка задней стенки шкафа Установите заднюю стенку и зафиксируйте при помощи четырех гаек опция 0 Установите точечные замки в боковые стенки С Установите стенки в шкаф Соедините провода заземления с ножевыми клеммами боковых стенок После сборки шкафа снимите боковые стенки и затяните все винтовые соединения до упора Е Е Е
