21

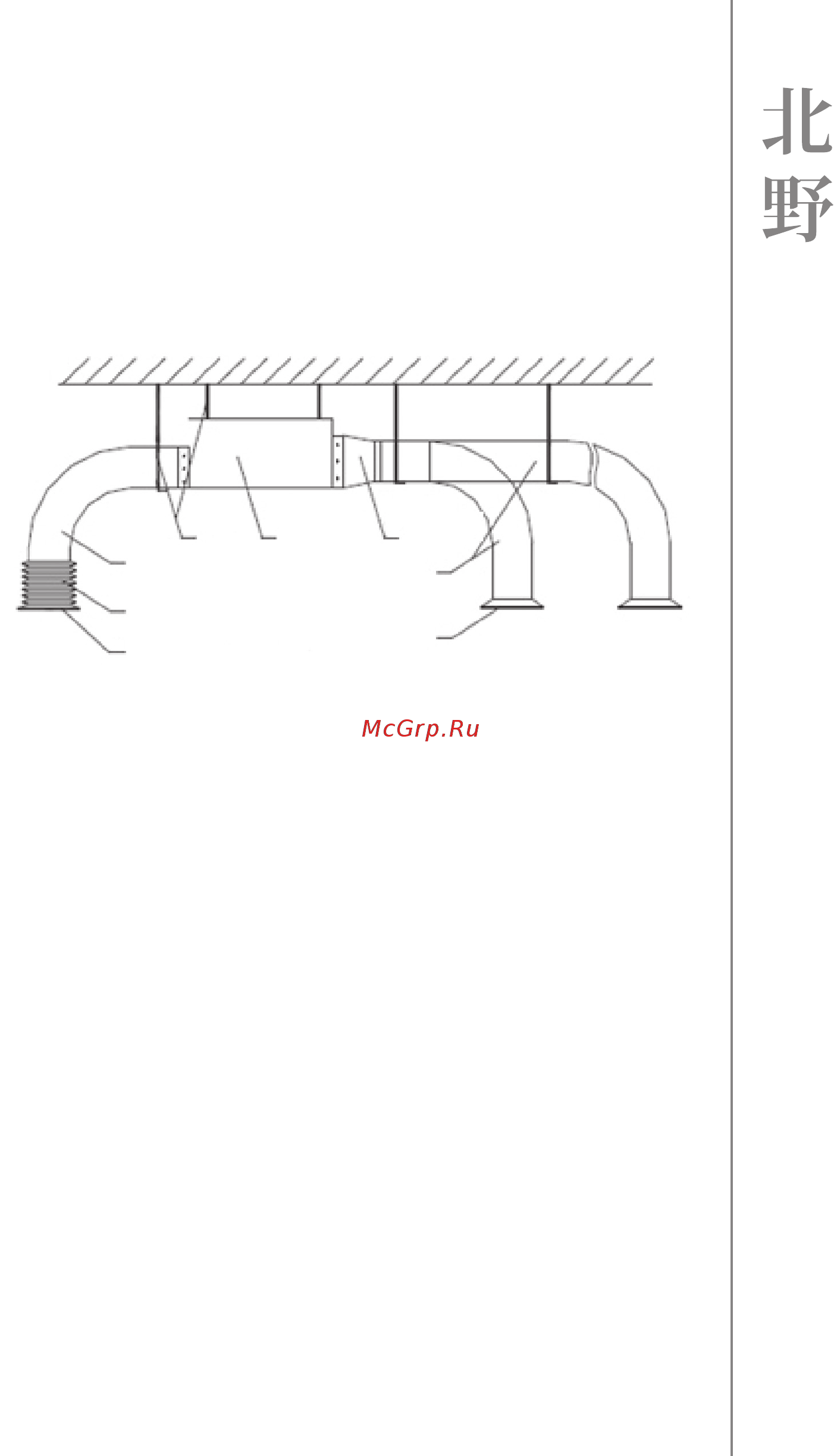

Для забора и подачи кондиционируемого воздуха в помещение к вну-
треннему блоку подключаются воздуховоды круглого или прямоугольно-
го сечения.
Для подключения воздуховодов круглого сечения необходимо изгото
-
вить специальный короб-переходник
Длина воздуховодов рассчитывается исходя из статического давления
вентилятора внутреннего блока.
С целью предотвращения выпадения конденсата, воздуховоды выходя-
щего воздуха должны быть изолированы,
Воздуховоды фиксируются к основному потолку при помощи крепежных
шпилек
С целью снижения вибрации ри использовании жестких металлических
воздуховодов необходимо использовать гибкий рукав для подключения
к диффузору
Диффузор подачи
Воздуховоды
подача воздуха
Воздуховоды
забор воздуха
Диффузор
Шпилька
-
переходник
.7.2
