14
кондиционеры сплит-системы серии Nikko
d) С помощью плоской отвертки поме-
щенной в специальные отверстия 2 пря-
моугольной формы в корпусе освободи-
те пульт от панели.
При демонтаже не прилагайте излишних усилий, которые могли бы повредить жидко-
кристаллический дисплей или электронику пульта.

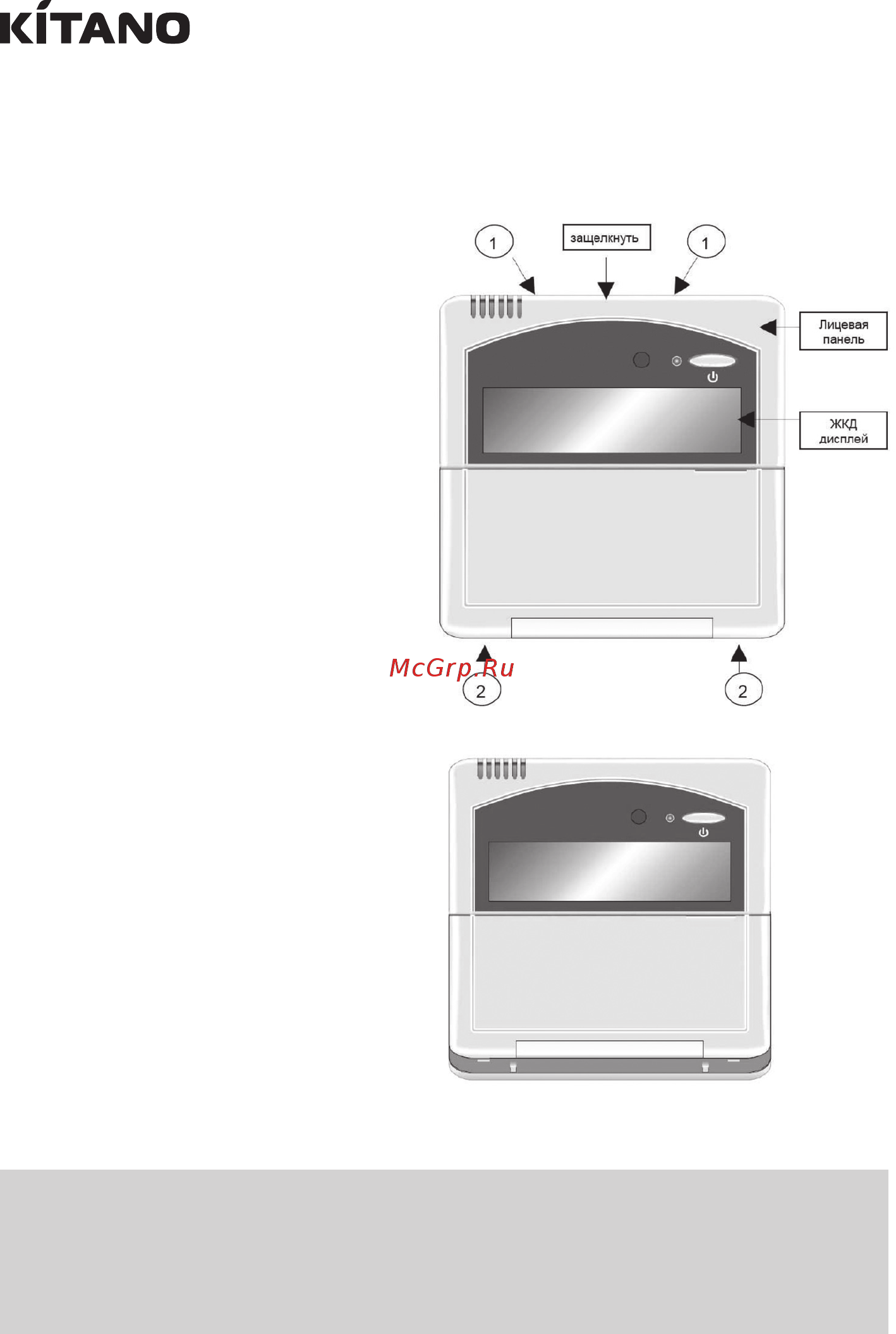

Рис 5.6
Рис 5.7
5.3.2 Установка проводного пульта управления (ППУ)
a) Сначала закрепите заднюю панель
на стене.
b) Установите пульт нижним концом 2
в корпус панели.
c) Придерживая пульт, защелкните его
сверху в корпусе панели 1.
