18
напольно-потолочные кондиционеры, серия Nikko II

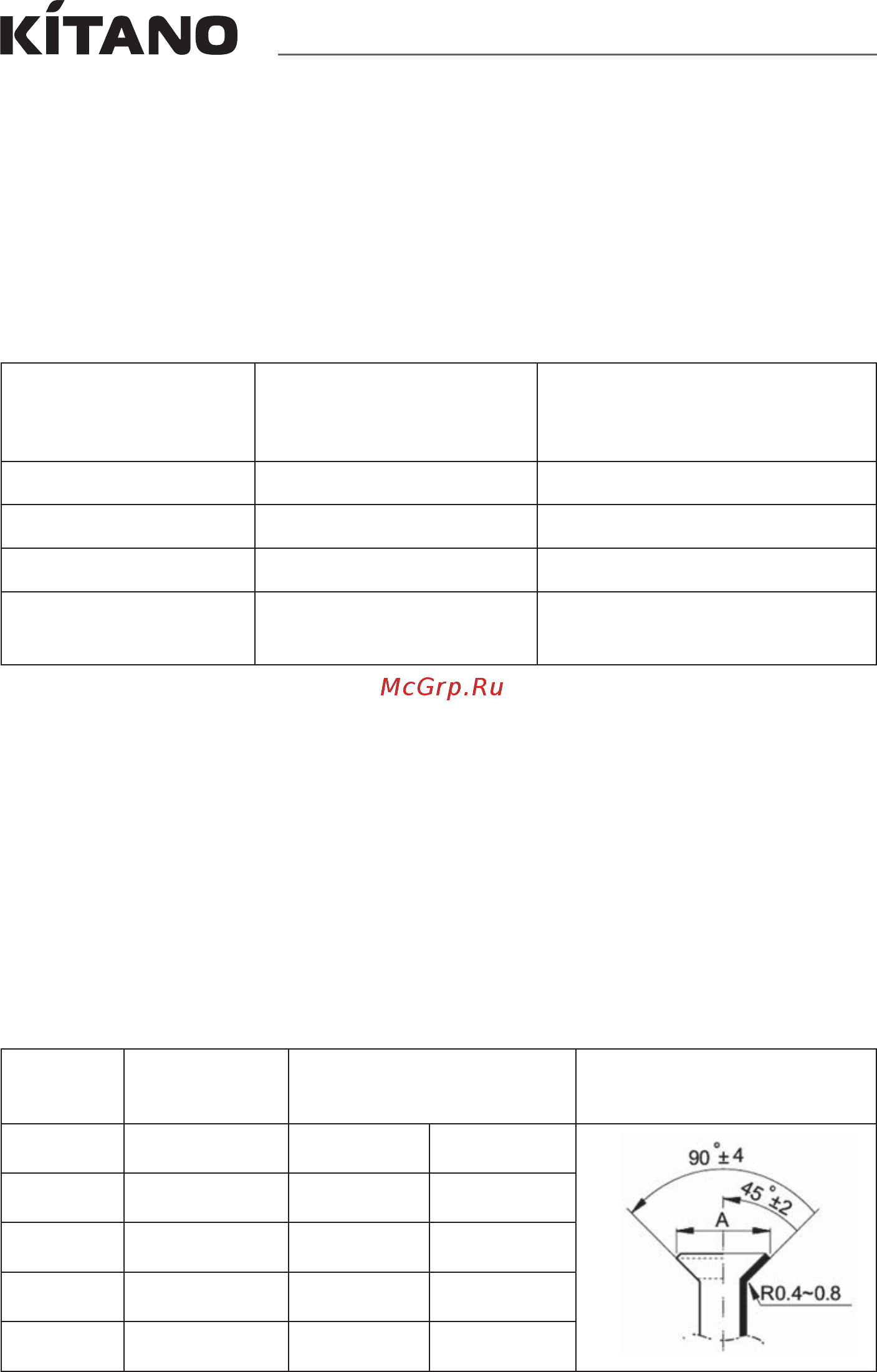

7.3 Монтаж фреоновой трассы
7.3.1. Параметры фреоновой трассы
В зависимости от взаимного расположения наружного и внутреннего блоков
длина соединительных труб может быть различной. Чем больше длина фреоновой
трассы, тем больше требуется хладагента, поэтому длина трассы должна быть как
можно меньше. Максимальная длина фреоновой трассы для блоков различной
производительности приведена в таблице:
Модель
Максимальная длина
фреоновой трассы, м
Максимальный перепад
высот между наружным и
внутренним блоками, м
KC-Nikko II-18 25 15
KC-Nikko II-24 30 15
KC-Nikko II-36 30 20
KC-Nikko II-48
KC-Nikko II-60
50 30
7.3.2. Монтаж труб
Определите необходимую длину соединительных труб и смонтируйте их
следующим образом:
1) Подключайте трубы сначала к внутреннему блоку, а затем к наружному.
2) Смажьте поверхности соединяемых труб и соединительные гайки холо-
дильным маслом и закрутите их на 3-4 оборота.
3) Сначала закручивайте руками, а потом используйте гаечные ключи. При
соединении и разъединении труб используйте
одновременно два гаечных ключа.
4) В таблице приведены значения момента затяжки в соответствии с
диаметром трубы:
Диаметр
трубы
Момент
затяжки, Н·м
Диаметр раструба A (мм)
Min Max
Вид раструба
Φ6.4 15~16 8.3 8.7
Φ9.5 25~26 12.0 12.4
Φ12.7 35~36 15.4 15.8
Φ15.9 45~47 18.6 19.1
Φ19.1 65~67 22.9 23.3
