Kitano KC-Nikko III-24 [18/36] Монтаж фреоновой трассы

Кондиционеры напольно потолочные c универсальными наружными блоками 1

Настоящее руководство распространяется на кондиционе ры сплит системы kitano c универсальными наружными блока ми к наружному блоку может быть подключен кассетный ка нальный или напольно потолочный внутренний блок соответствующей производительности 3

Напольно потолочные кондиционеры серия nikko iii 4

Общие требования 4

Инструкция по монтажу и эксплуатации 5

Технические характеристики блоков 5

Напольно потолочные кондиционеры серия nikko iii 6

Инструкция по монтажу и эксплуатации 7

Условия эксплуатации 7

Напольно потолочные кондиционеры серия nikko iii 8

Управление 8

Управление кондиционером осуществляется с помощью проводного пульта управления внешний вид проводного пульта управления приведен на рисунке ниже 8

Инструкция по монтажу и эксплуатации 9

Напольно потолочные кондиционеры серия nikko iii 10

Инструкция по монтажу и эксплуатации 11

Техническое обслуживание 11

Напольно потолочные кондиционеры серия nikko iii 12

Установка и монтаж 12

Установка наружного блока 12

Инструкция по монтажу и эксплуатации 13

Напольно потолочные кондиционеры серия nikko iii 14

Напольно потолочные кондиционеры серия nikko iii 16

Установка внутреннего блока 16

Габаритные и установочные размеры внутренних блоков 17

Инструкция по монтажу и эксплуатации 17

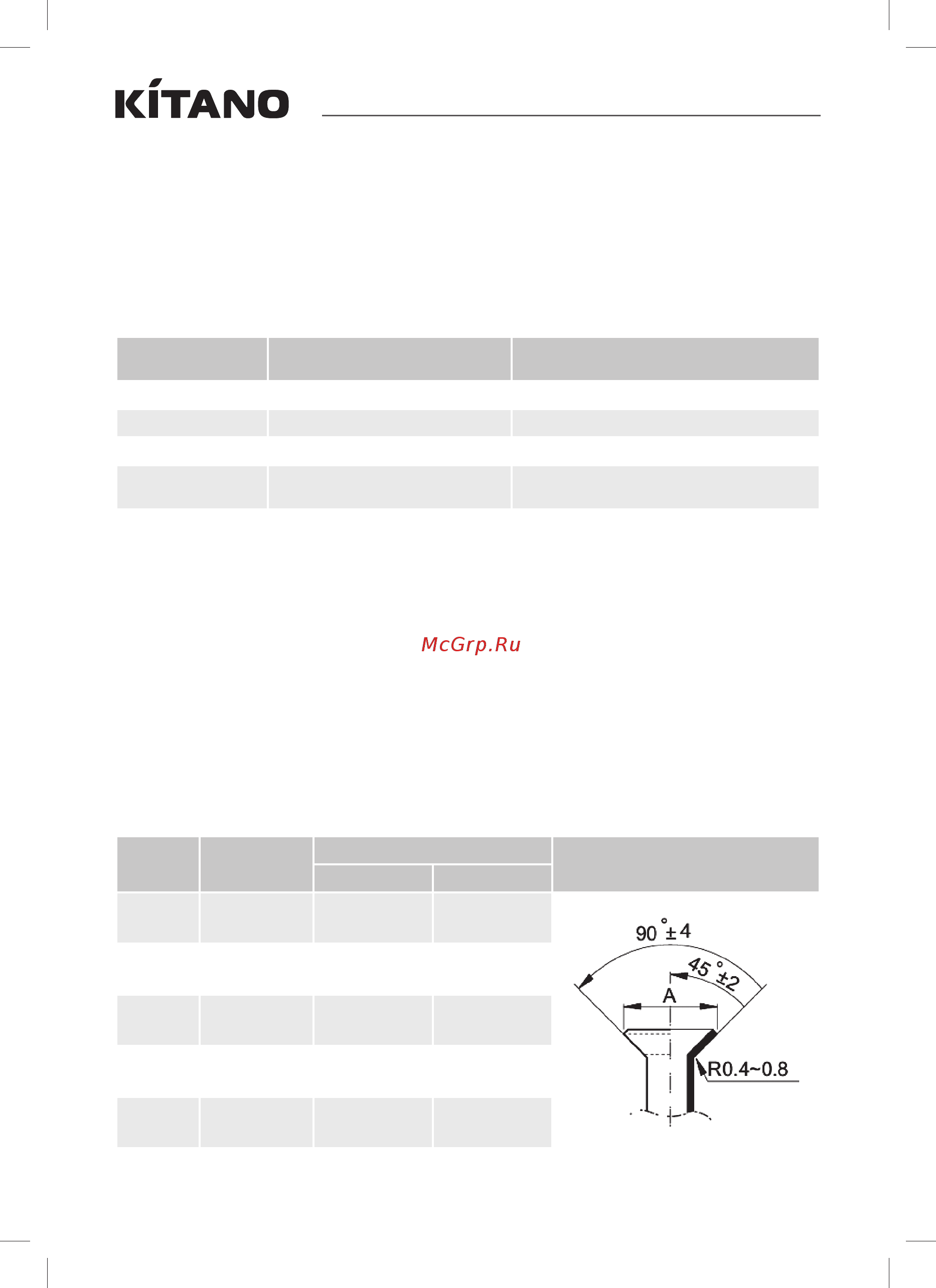

Монтаж труб определите необходимую длину соединительных труб и смонтируйте их следующим образом 1 убедитесь что внутри труб нет пыли или влаги перед началом монтажа трубной системы продуйте трубы азотом чтобы удалить из трубы пыли и иные посторонние за грязнения 2 подключайте трубы сначала к внутреннему блоку а затем к наружному 3 смажьте поверхности соединяемых труб и соединительные гайки холодильным маслом и закрутите их на 3 4 оборота 4 сначала закручивайте руками а потом используйте гаечные ключи при соедине нии и разъединении труб используйте одновременно два гаечных ключа 5 в таблице ниже приведены значения момента затяжки в соответствии с диаметром трубы 18

Монтаж фреоновой трассы 18

Напольно потолочные кондиционеры серия nikko iii 18

Параметры фреоновой трассы в зависимости от взаимного расположения наружного и внутреннего блоков длина соединительных труб может быть различной чем больше длина фреоновой трассы тем больше требуется хладагента поэтому длина трассы должна быть как можно меньше максимальная длина фреоновой трассы для блоков различной производительности при ведена в таблице ниже 18

Инструкция по монтажу и эксплуатации 19

Напольно потолочные кондиционеры серия nikko iii 20

Инструкция по монтажу и эксплуатации 21

Кондиционер должен подключаться к сети электропитания в соответствии с техни ческими требованиями настоящего руководства а также с действующими правилами устройства и безопасной эксплуатации электроустановок подключение должно прово диться квалифицированным специалистом кабель электропитания должен быть проложен таким образом чтобы он не подвер гался механическому воздействию защемление хождение по нему установка посторон них предметов кондиционер должен быть надежно заземлен не допускается подключение и касание заземляющего провода к фреоновым и дренажным трубам водопроводным трубам гро моотводам телефонной линии силовые и сигнальные кабели должны прокладываться раздельно на расстоянии не меньше 20 см друг от друга во избежание электромагнитных помех межблочный кабель и кабель проводного пульта управления также должны прокладываться раздельно кондиционер kc nikko iii 18 подключается к электрической сети через внутренний блок кондиционеры kc nikko iii 24 kc nikko iii 36 kc nikko iii 48 21

Электрические подключения 21

Напольно потолочные кондиционеры серия nikko iii 22

Kc nikko iii 36 kc nikko iii 48 kc nikko iii 60 23

Внутренний блок наружный блок 23

Для модели kc nikko iii 18 23

Для модели kc nikko iii 18 dip переключатель sw1 находится на плате внутреннего блока для других моделей на плате наружного блока 23

Инструкция по монтажу и эксплуатации 23

Межблочный кабель 23

Настройка dip переключателей 23

Электропитание 23

Внимание настройка dip переключателей должна осуществляться при отклю ченном электропитании по умолчанию на заводе все ползунки dip переключателя установлены в положение off 24

Для моделей kc nikko iii 24 kc nikko iii 36 kc nikko iii 48 kc nikko iii 60 24

Напольно потолочные кондиционеры серия nikko iii 24

В случае возникновения неисправности на дисплей проводного пульта панели вну треннего блока и платы управления автоматически выводится код ошибки 25

В случае неисправности на дисплее пульта выводится код ошибки 25

В случае неисправности на дисплее пульта появляется индикация on 25

В случае неисправности на панели внутреннего блока будут мигать индикаторы run красный и defrost зеленый по количеству миганий индикаторов определяется код ошибки число миганий инди катора run означает десятки а число миганий индикатора defrost единицы 25

Диагностика неисправностей 25

Индикация fe на дисплее пульта означает что пульт не получает сигнал от внутреннего блока 25

Инструкция по монтажу и эксплуатации 25

На дисплее пульта управления 25

На панели внутреннего блока 25

Напольно потолочные кондиционеры серия nikko iii 26

Инструкция по монтажу и эксплуатации 27

Список кодов ошибок внутренних блоков приведен в таблице ниже 27

Список кодов ошибок наружных блоков приведен в таблице ниже 27

Внутренние блоки 28

Напольно потолочные кондиционеры серия nikko iii 28

Электрические схемы 28

Инструкция по монтажу и эксплуатации 29

Наружные блоки 29

Напольно потолочные кондиционеры серия nikko iii 30

Гарантия и сервис 32

Уважаемый покупатель 32

Условия предоставления гарантии 32
