Kitano KC-Nikko III-60 [17/36] Инструкция по монтажу и эксплуатации
![Kitano KC-Nikko III-60 [17/36] Инструкция по монтажу и эксплуатации](/views2/1314739/page17/bg11.png)
15
Инструкция по монтажу и эксплуатации

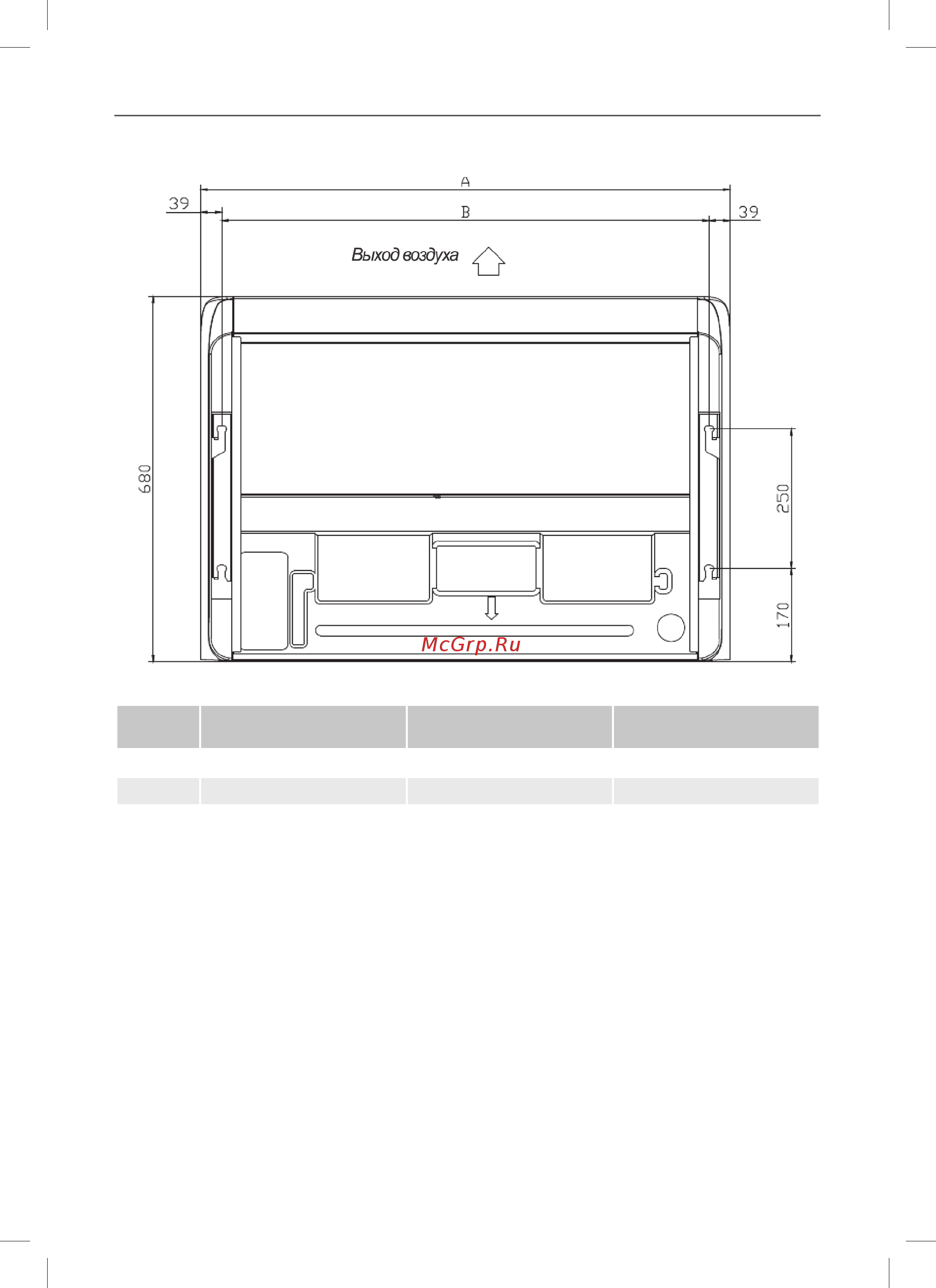

7.2.2. Габаритные и установочные размеры внутренних блоков
Модель
KC-Nikko III-18/I
KC-Nikko III-24/I
KC-Nikko III-36/I
KC-Nikko III-48/I
KC-Nikko III-60/I
A 990 1 285 1 580
B 912 1 207 1 502
