Подключение дренажа и водяных патрубков
1. Подключение дренажного патрубка

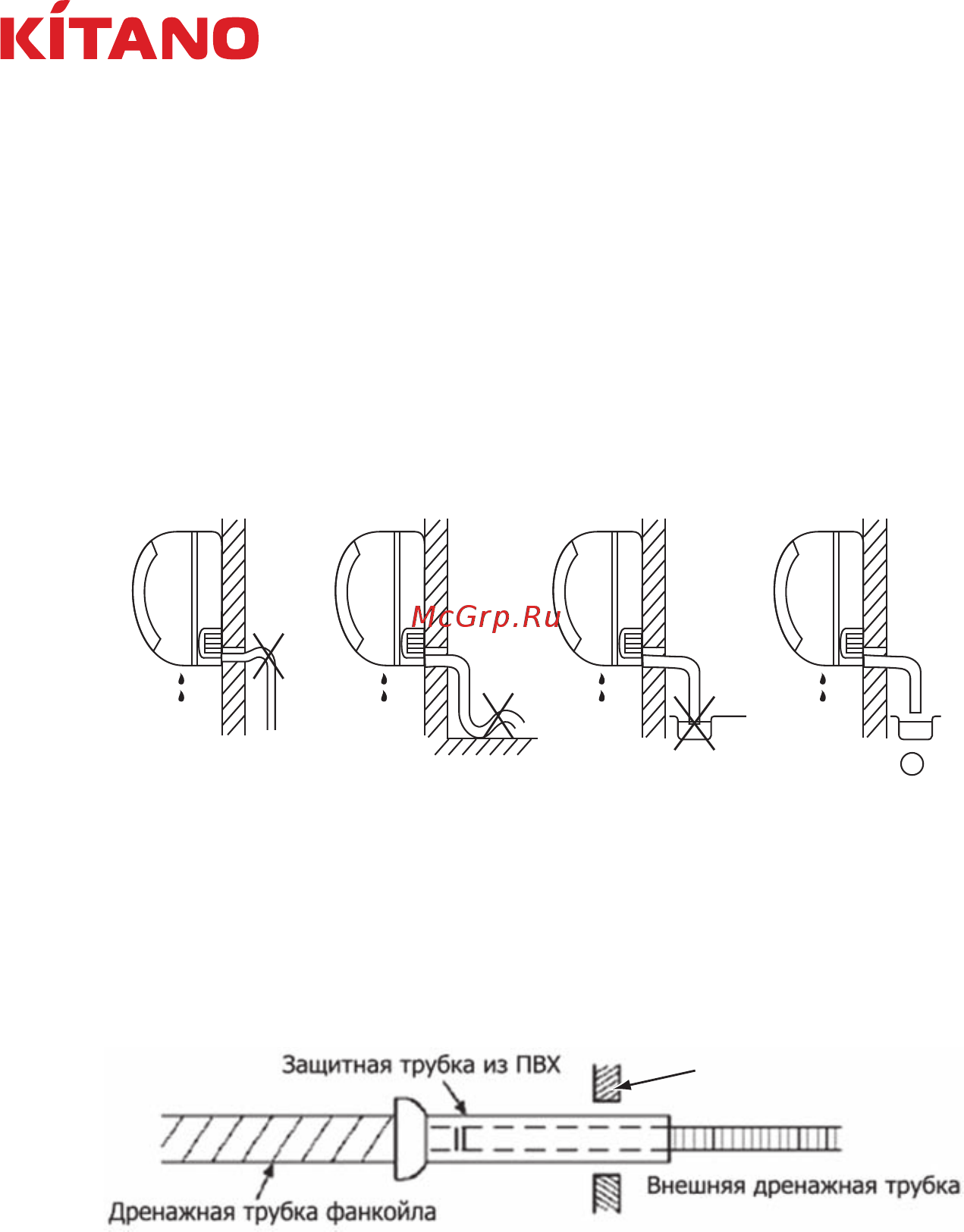

• Убедитесь в том, что трубопровод для отвода конденсата имеет уклон не менее 2%,
а конденсат может беспрепятственно уходить. При необходимости осуществлять
подъем конденсата по восходящему участку, установите вспомогательную помпу.
Следует избегать сплющивания, образования петель или чрезмерного перегиба
трубопровода.
Не допускайте
восходящий участок
Не менее
50 мм от пола
Не опускайте
дренаж в воду
• Если в помещении устанавливается более одного фанкойла, то можно использо-
вать общую систему удаления конденсата. При этом, общие части дренажной си-
стемы должны иметь диаметр, достаточный для беспрепятственного пропуска об-
щего количества конденсата. Подключение трубопровода для отвода конденсата
к общей системе проводите в соответствии с приведенным ниже рисунком.
• Трубы дренажной системы должны быть теплоизолированы (трубки для отвода
конденсата из ПВХ допускается не изолировать), в противном случае это может
привести к образованию конденсата.
Стена
