ТЕПЛОВЫЕ НАСОСЫ, CЕРИЯ GENSO

2. ПРИНЦИП РАБОТЫ БЛОКА И СХЕМЫ ПОДКЛЮЧЕНИЙ

2.1. Принцип работы

Блок «три в одном», работающий по принципу обратного цикла

Карно, может обеспечивать потребность в холоде, тепле и горячей воде

за счет работы компрессора и переноса тепловой энергии. Летом могут

одновременно осуществляться процессы охлаждения и подготовки горячей

санитарной воды; зимой могут одновременно осуществляться процессы

обогрева и подготовки горячей санитарной воды

; в промежуточный период

осуществляется только подготовка горячей воды.

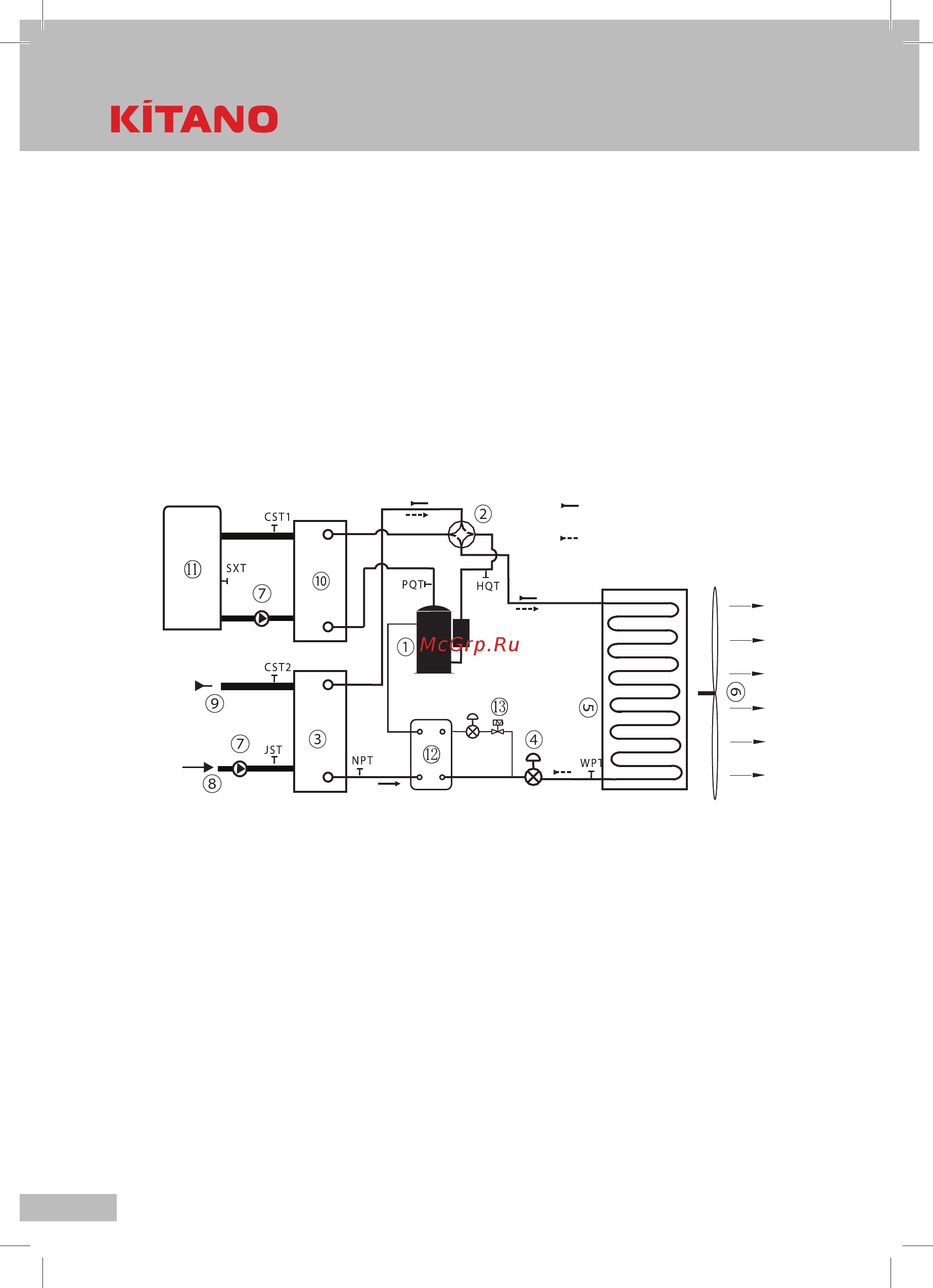

Рисунок 1. Принципиальная схема работы блока с технологией EVI

1 – компрессор; 2 – четырехходовой клапан; 3 – теплообменник со стороны

охлаждения (обогрева); 4 – ТРВ; 5 – теплообменник со стороны воздуха;

6 – вентилятор; 7 – водяной насос; 8 – входная труба хладоносителя;

9 – выходная труба хладоносителя; 10 – теплообменник со стороны горячей воды;

11 – водяной бак; 12 – подогреватель (флэш-испаритель); 13 – клапан впрыска

горячего газа (EVI-клапан)

нагрев

охлаждение
