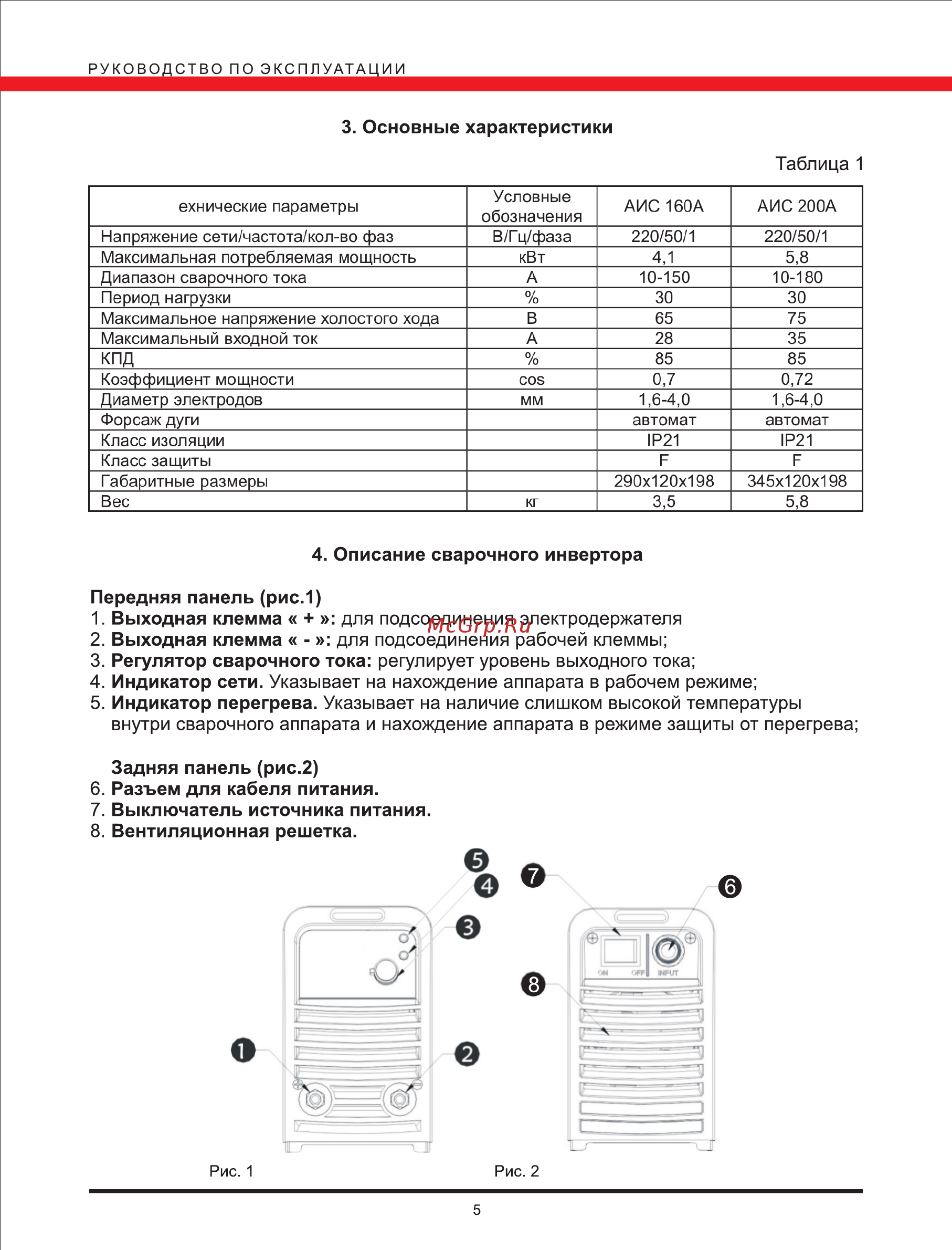

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 3 Основные характеристики Таблица 1 Условные обозначения В Г ц фаза кВт А В А ехнические параметры Напряжение сети частота кол во фаз Максимальная потребляемая мощность Диапазон сварочного тока Период нагрузки Максимальное напряжение холостого хода Максимальный входной ток кпд Коэффициент мощности Диаметр электродов Форсаж дуги Класс изоляции Класс защиты Габаритные размеры Вес COS мм кг АИС 160А АИС 200А 220 50 1 4 1 10 150 30 65 28 85 0 7 1 6 4 0 автомат 1Р21 Р 290x120x198 3 5 220 50 1 5 8 10 180 30 75 35 85 0 72 1 6 4 0 автомат 1Р21 Е 345x120x198 5 8 4 Описание сварочного инвертора Передняя панель рис 1 1 Выходная клемма для подсоединения электродержателя 2 Выходная клемма для подсоединения рабочей клеммы 3 Регулятор сварочного тока регулирует уровень выходного тока 4 Индикатор сети Указывает на нахождение аппарата в рабочем режиме 5 Индикатор перегрева Указывает на наличие слишком высокой температуры внутри сварочного аппарата и нахождение аппарата в режиме защиты от перегрева Задняя панель рис 2 6 Разъем для кабеля питания 7 Выключатель источника питания 8 Вентиляционная решетка Рис 1 Рис 2 5
