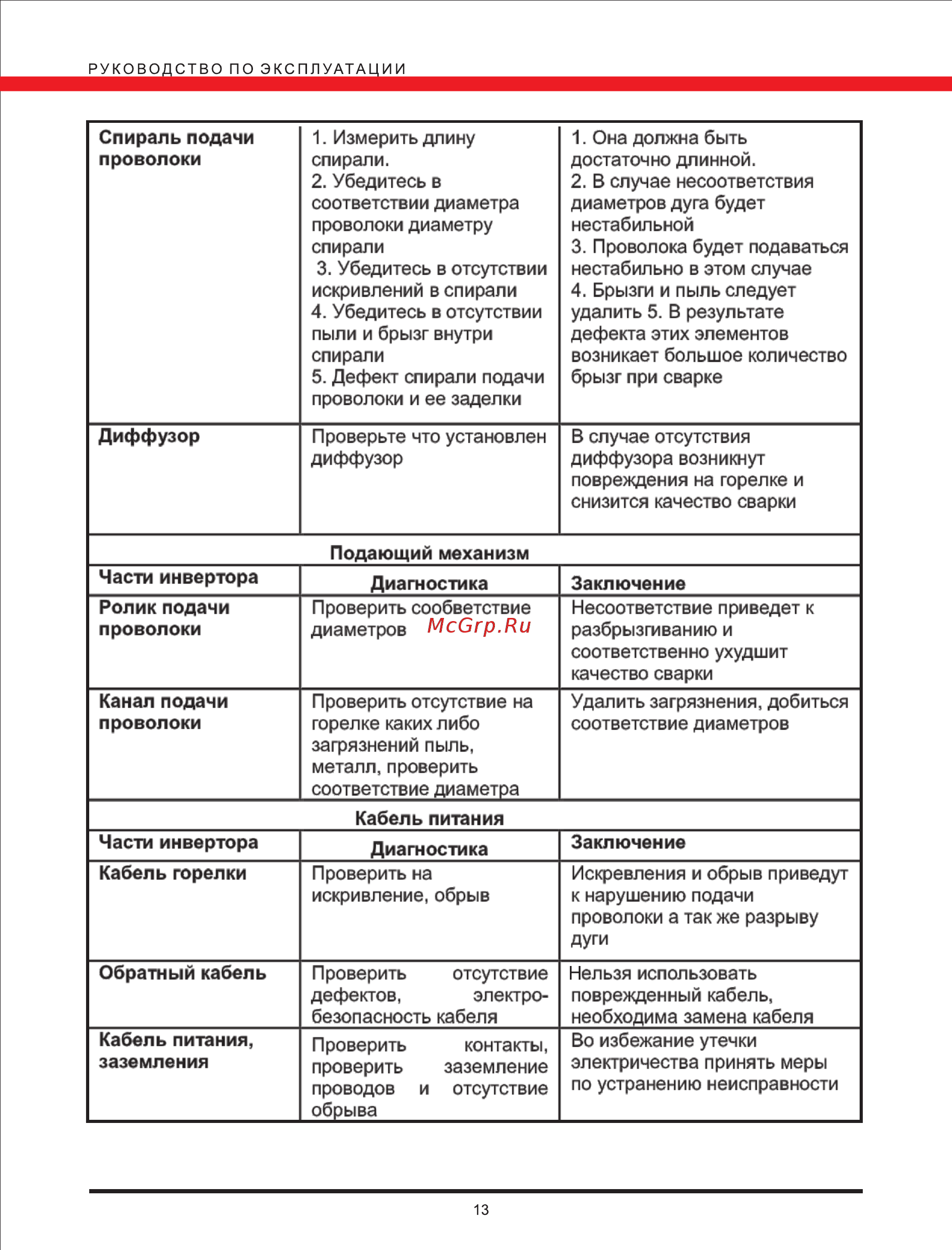

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Спираль подачи проволоки 1 Измерить длину спирали 2 Убедитесь в соответствии диаметра проволоки диаметру спирали 3 Убедитесь в отсутствии искривлений в спирали 4 Убедитесь в отсутствии пыли и брызг внутри спирали 5 Дефект спирали подачи проволоки и ее заделки 1 Она должна быть достаточно длинной 2 В случае несоответствия диаметров дуга будет нестабильной 3 Проволока будет подаваться нестабильно в этом случае 4 Брызги и пыль следует удалить 5 В результате дефекта этих элементов возникает большое количество брызг при сварке Диффузор Проверьте что установлен диффузор В случае отсутствия диффузора возникнут повреждения на горелке и снизится качество сварки Подающий механизм Части инвертора Ролик подачи проволоки Канал подачи проволоки Диагностика Проверить сообветствие диаметров Заключение Несоответствие приведет к разбрызгиванию и соответственно ухудшит качество сварки Проверить отсутствие на горелке каких либо загрязнений пыль металл проверить соответствие диаметра Удалить загрязнения добиться соответствие диаметров Кабель питания Части инвертора Кабель горелки Диагностика Проверить на искривление обрыв Обратный кабель Проверить отсутствие дефектов электро безопасность кабеля Кабель питания заземления Проверить контакты проверить заземление проводов и отсутствие обрыва 13 Заключение Искревления и обрыв приведут к нарушению подачи проволоки а так же разрыву дуги Нельзя использовать поврежденный кабель необходима замена кабеля Во избежание утечки электричества принять меры по устранению неисправности
