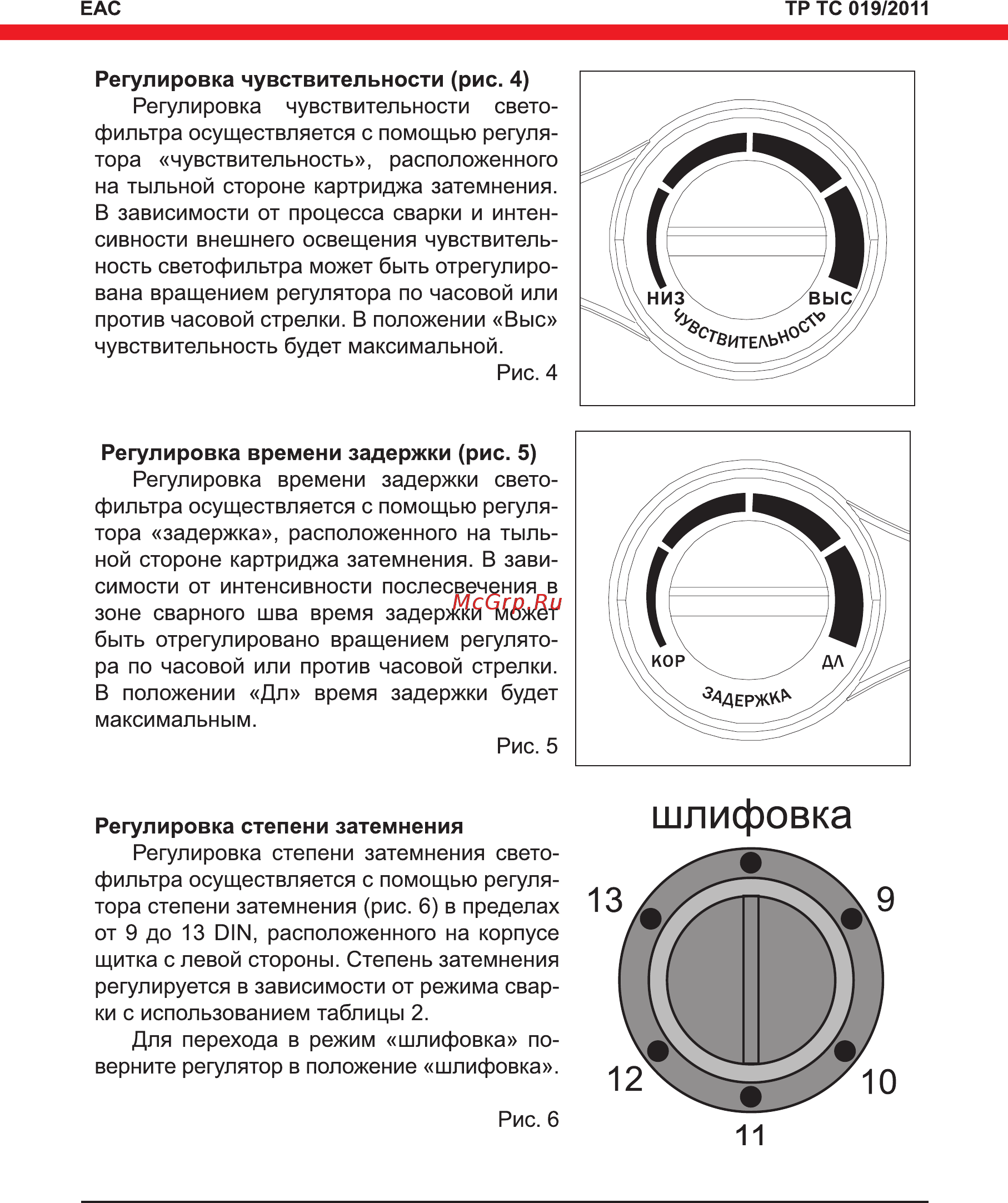

EAC TP ТС 019 2011 Регулировка чувствительности рис 4 Регулировка чувствительности свето фильтра осуществляется с помощью регуля тора чувствительность расположенного на тыльной стороне картриджа затемнения В зависимости от процесса сварки и интен сивности внешнего освещения чувствитель ность светофильтра может быть отрегулиро вана вращением регулятора по часовой или против часовой стрелки В положении Выс чувствительность будет максимальной Рис 4 Регулировка времени задержки рис 5 Регулировка времени задержки свето фильтра осуществляется с помощью регуля тора задержка расположенного на тыль ной стороне картриджа затемнения В зави симости от интенсивности послесвечения в зоне сварного шва время задержки может быть отрегулировано вращением регулято ра по часовой или против часовой стрелки В положении Дл время задержки будет максимальным Рис 5 Регулировка степени затемнения Регулировка степени затемнения свето фильтра осуществляется с помощью регуля тора степени затемнения рис 6 в пределах от 9 до 13 DIN расположенного на корпусе щитка с левой стороны Степень затемнения регулируется в зависимости от режима свар ки с использованием таблицы 2 Для перехода в режим шлифовка по верните регулятор в положение шлифовка шлифовка Рис 6 и
