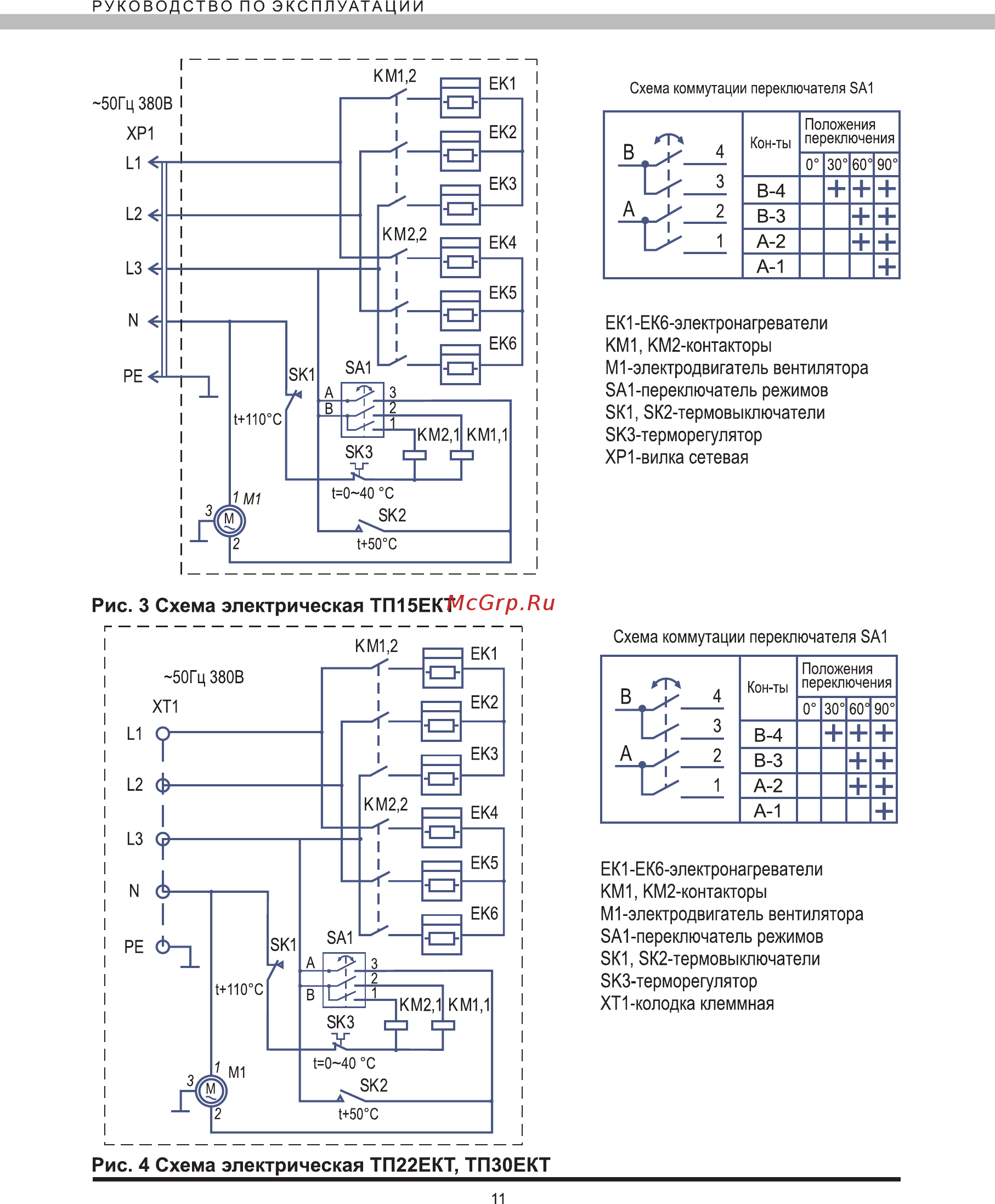

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Схема коммутации переключателя SA1 ЕК1 ЕКб электронагреватели КМ1 КМ2 контакторы М1 электродвигатель вентилятора SA1 переключатель режимов SK1 ЗК2 термовыключатели ЗКЗ терморегулятор ХР1 вилка сетевая Рис 3 Схема электрическая ТП15ЕКТ Схема коммутации переключателя SA1 В 4 ___ 3 А X______ 2 ___ i Кон ты Положения переключения 0 30 60 90 В 4 В 3 А 2 А 1 ЕК1 ЕКб электронагреватели КМ1 КМ2 контакторы М1 электродвигатель вентилятора SA1 переключатель режимов SK1 ЗК2 термовыключатели ЗКЗ терморегулятор ХТ1 колодка клеммная Рис 4 Схема электрическая ТП22ЕКТ ТПЗОЕКТ 11
