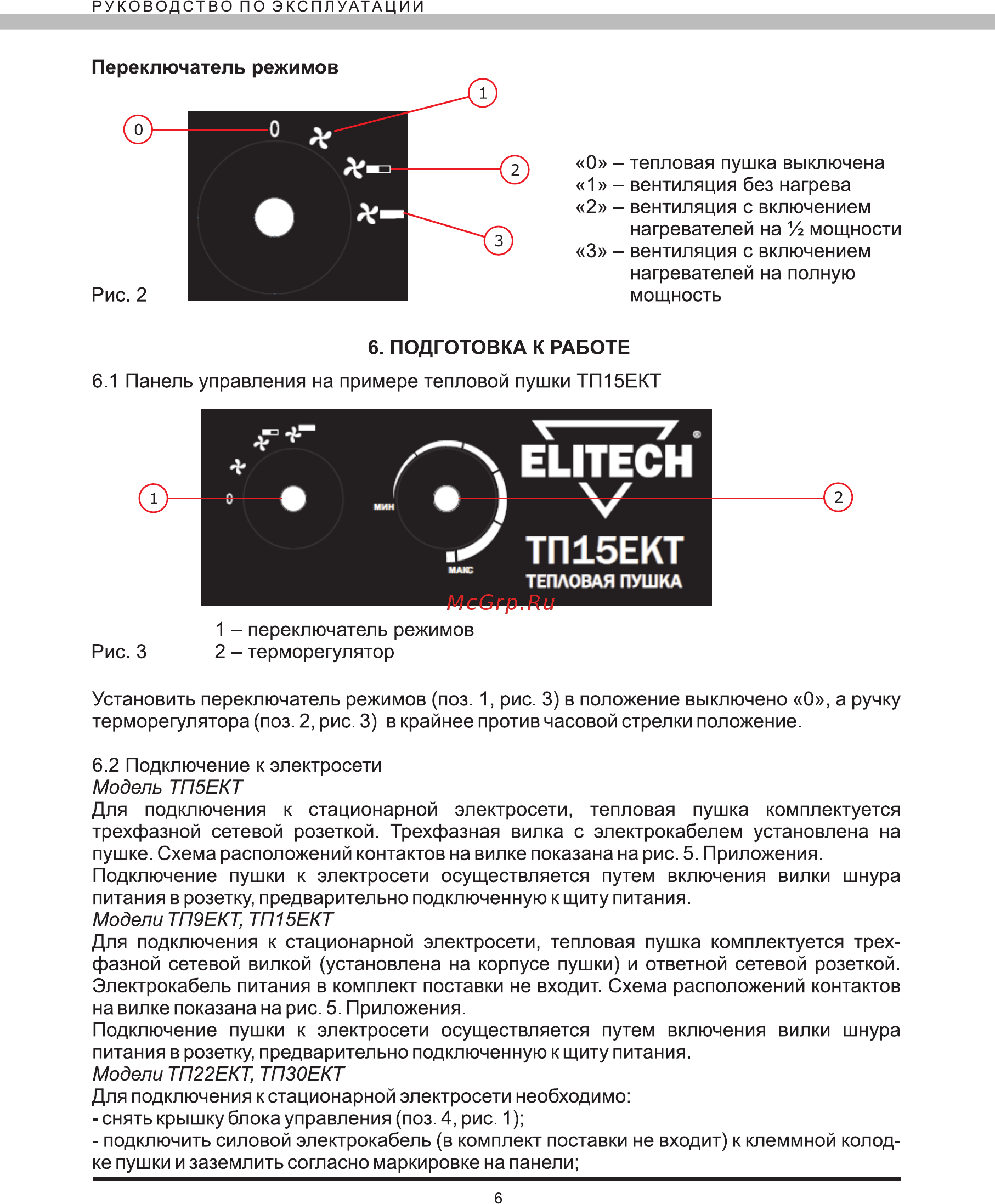

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Переключатель режимов О тепловая пушка выключена 1 вентиляция без нагрева 2 вентиляция с включением нагревателей на мощности 3 вентиляция с включением нагревателей на полную мощность 6 ПОДГОТОВКА К РАБОТЕ 6 1 Панель управления на примере тепловой пушки ТП15ЕКТ ЕиТЕСН 2 ТП15ЕКТ ТЕПЛОВАЯ ПУШКА Рис 3 1 переключатель режимов 2 терморегулятор Установить переключатель режимов поз 1 рис 3 в положение выключено О а ручку терморегулятора поз 2 рис 3 в крайнее против часовой стрелки положение 6 2 Подключение к электросети Модель ТП5ЕКТ Для подключения к стационарной электросети тепловая пушка комплектуется трехфазной сетевой розеткой Трехфазная вилка с электрокабелем установлена на пушке Схема расположений контактов на вилке показана на рис 5 Приложения Подключение пушки к электросети осуществляется путем включения вилки шнура питания в розетку предварительно подключенную к щиту питания Модели ТП9ЕКТ ТП15ЕКТ Для подключения к стационарной электросети тепловая пушка комплектуется трех фазной сетевой вилкой установлена на корпусе пушки и ответной сетевой розеткой Электрокабель питания в комплект поставки не входит Схема расположений контактов на вилке показана на рис 5 Приложения Подключение пушки к электросети осуществляется путем включения вилки шнура питания в розетку предварительно подключенную к щиту питания Модели ТП22ЕКТ ТПЗОЕКТ Для подключения к стационарной электросети необходимо снять крышку блока управления поз 4 рис 1 подключить силовой электрокабель в комплект поставки не входит к клеммной колод ке пушки и заземлить согласно маркировке на панели 6
