13
(a)
(b)

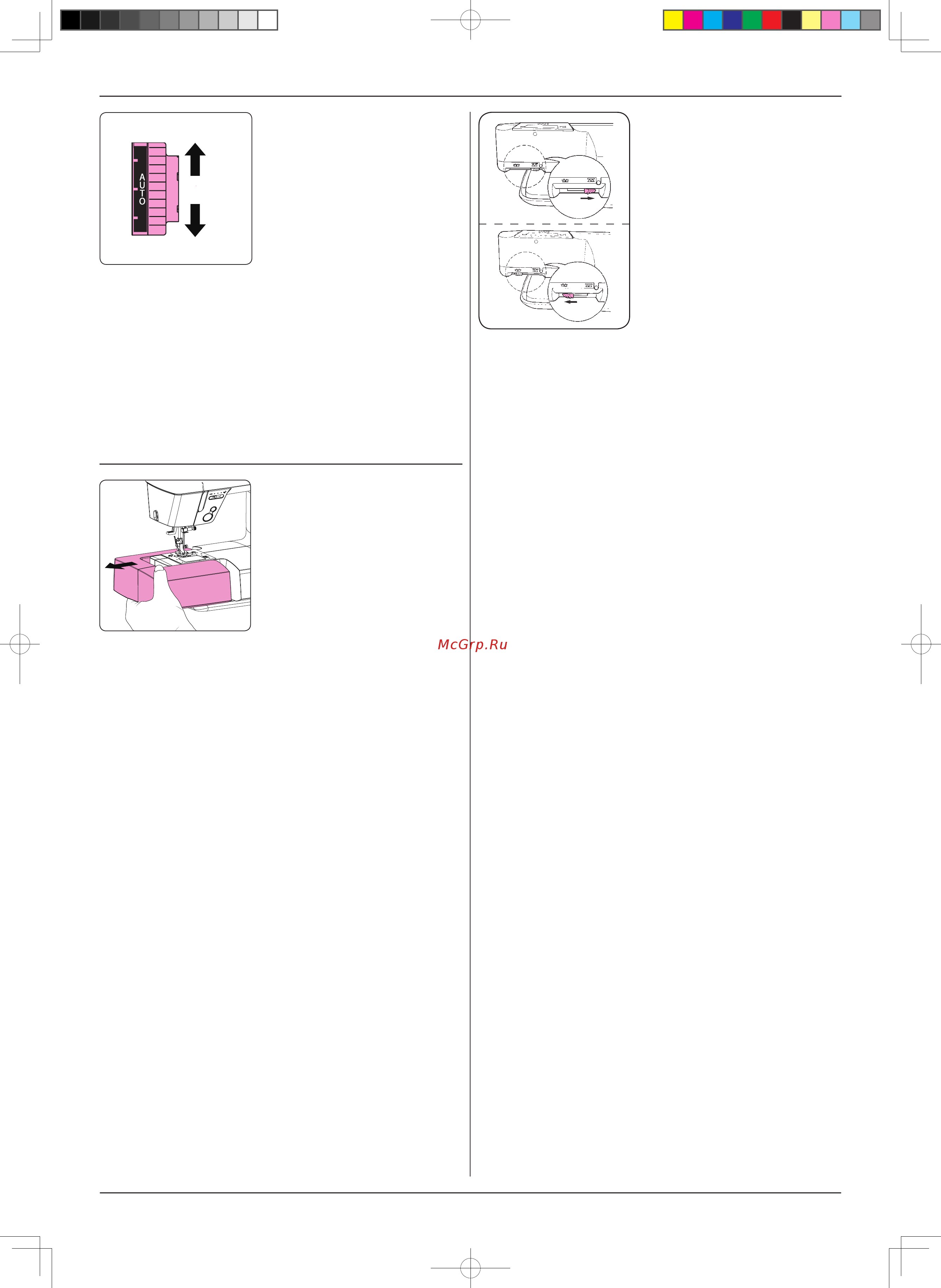

■ Free arm
Draw the auxiliary bed to the
left side.
■ Brazo libre
Arras tre la mesa au xil iar
hacia la izquierda.
■ Свободный рукав
Снимите вспомогательный
стол, сдвигая его влево.
■ Drop feed dog
The feed dog should be
lowered for special sewing
techniques, such as free
motion embroidery.
The feed dog must be always
up for normal sewing. The
drop feed lever is on the front
of the free arm. Slide the lever
either to the right (down) [1] or
the left (up) [2]. To bring up the
feed dog, turn the handwheel
after sliding lever to the left.
■ Descenso de los dientes
Los dientes deben bajarse para técnicas de costura espec
iales, como el bordado libre. Los dientes siempre deben
estar elevados para la costura normal. La palanca de los
clientes está en la parte frontal del brazo libre. Deslice
la palanca hacia la derecha (bajar) [1] o a la izquierda
(subir) [2]. Para elevar los dientes, gire el volante después
deslizar la palanca a la izquierda.
■ Двигатель ткани
Зубчатая рейка двигателя ткани опускается для
выполнения специальных видов работ, например, для
вышивки в свободно-ходовой технике. Для обычного
шитья зубчатая рейка должна быть всегда поднята.
Рычаг двигателя ткани расположен спереди на
свободном рукаве. Переведите рычаг вправо (вниз) [1]
или влево (вверх) [12]. Чтобы поднять зубчатую рейку,
поверните маховик после того, как сдвинете рычаг
влево.
■ Thread tension dial
(a) To increase the needle
thread tension.
(b) To decrease the needle
thread tension.
■ Rueda de tensión del hilo
(a) Para aumenta r la tensión
del hilo de la aguja.
(b) Par a reducir la tensión del
hilo de la aguja.
■ Регулятор натяжения нити
(a) Для увеличения натяжения
игольной нити.
(b) Для уменьшения
натяжение игольной нити.
[1]
[2]
■ Bouton de tension du l
(a) Pour augmenter la tension
du l d’aiguille.
(b) Pour diminuer la tension.
■ Bras-libre
Retirez la tablette-rallonge vers
la gauche.
■ Entraînement par griffe
La griffe d’entraînement doit être placée en position basse
pour certaines techniques de couture spéciales telles que
la broderie libre. La griffe d’entraînement doit toujours
être en position haute pour la couture normale. Localiser
le levier de griffe d’entraînement à l’avant du bras libre.
Déplacer le levier vers la droite (position basse) [1] ou
la gauche [2] (position haute). Pour ramener la griffe
d’entraînement, en position haute, tourner le volant après
avoir déplacé le levier vers la gauche.
