СПЛИТ-СИСТЕМА КАССЕТНОГО ТИПА
СПЛИТ-СИСТЕМА КАССЕТНОГО ТИПА
22 23
― Диаметр сливных труб должен удовлетворять, по меньшей мере, объему дренажной жидкости.
― На сливных трубах следует осуществить теплоизоляцию, необходимую для предотвращения
запотевания.
― Сливная труба устанавливается до монтажа внутреннего блока. После включения питания, на пластине
водоприемника образуется некоторое количество воды. Проверьте правильность функционирования
дренажного насоса.
― Все соединения должны быть затянуты.
― Отметьте краской на трубах ПВХ места соединения.
― Запрещается контруклон и горизонтальный изгиб.
― Диаметр сливной трубы не может быть меньше соединительных разъемов внутренней сливной трубы.
― Следует провести теплоизоляцию для предотвращения образования конденсата.
― Внутренние блоки с различным типом дренажа не могут иметь общую сливную трубу.

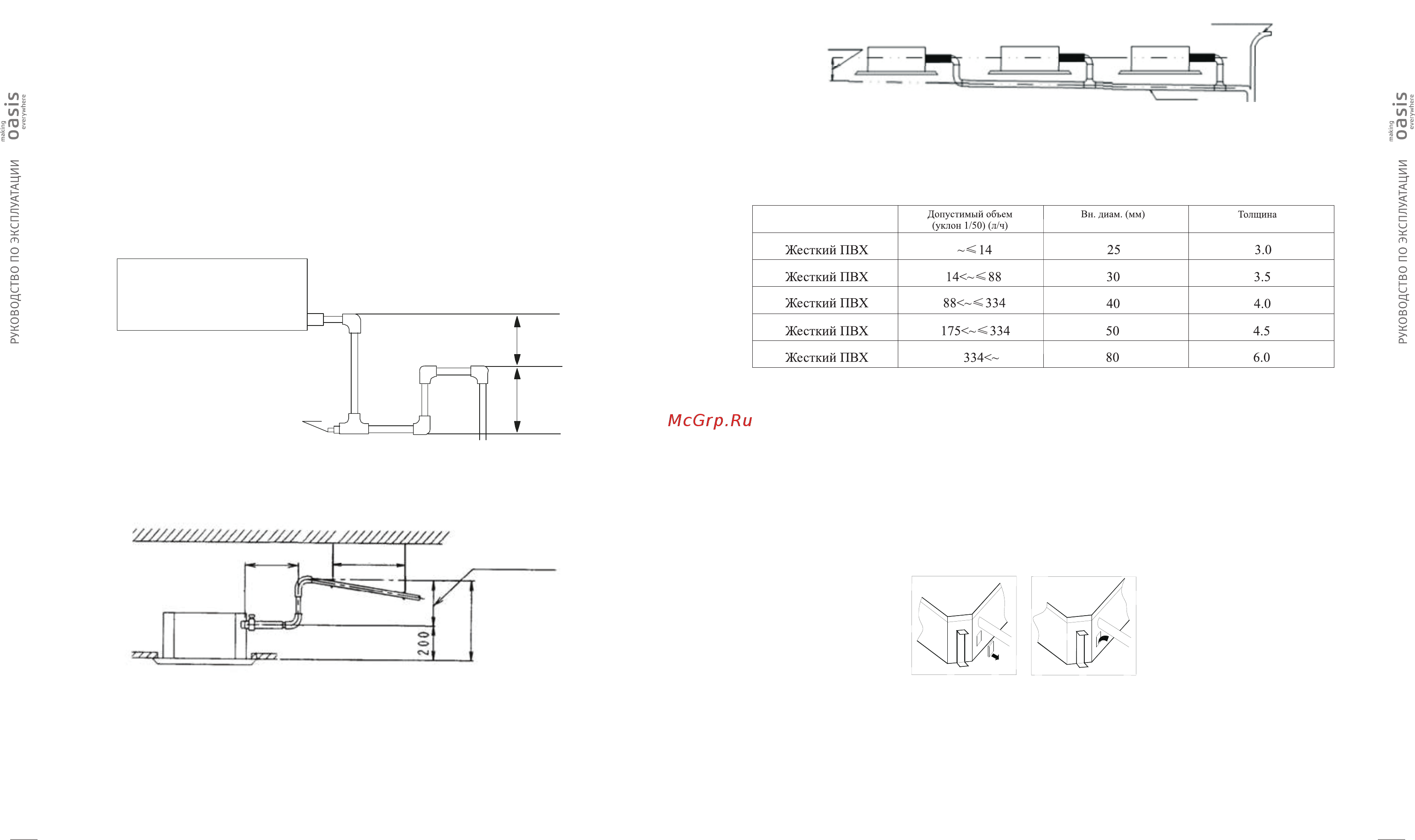

Дренажный водяной затвор
Если давление в точке соединения сливной трубы отрицательно, то следует предусмотреть дренажный
водяной затвор.
Каждый внутренний блок снабжается одним дренажным водяным затвором.
Следует предусмотреть заглушку для очистки.
Заглушка
50 см 50 см
Менее 300 мм
Менее 600 мм
Менее 800 мм
100 мм или выше
Уклон 1/50 или больше
В систему вентиляции
Вход ное
отве рстие
Залейте
воду
Конвергентный дренаж
Количество внутренних блоков должно быть как можно меньше, чтобы исключить длинный поперечный
ход основной трубы.
Внутренний блок с дренажным насосом и внутренний блок без дренажного насоса следует использовать
в разных системах дренажа.
Выбор диаметра
Количество подключаемых внутренних блоков → Расчет объема дренажа → Выбор диаметра
Рассчитанный допустимый объем = общая холодопроизводительность внутренних блоков х 2(л/ч)
Проверка дренажа
Дренаж без дренажного насоса
После окончания монтажа сливных трубок, налейте воду на властину водоприемника, чтобы
проверить стекание воды.
Дренаж с дренажным насосом
1. Отключите переключатель уровня воды, снимите крышку и налейте 2000 мл воды на пластину
водоприемника через входное отверстие для воды.
2. Включите питание на операцию охлаждения. Проверьте работу насоса и включите переключатель
уровня воды. Проверьте звук работы насоса, одновременно посмотрев на прозрачную жесткую
трубку на выходе, чтобы проверить нормальный слив воды.
1-1,5 м
