Разветвитель вызывных видеопанелей SLINEX VZ-20

Назначение

Разветвитель вызывных видеопанелей Slinex VZ-20 предназначен для подключения двух

аналоговых вызывных видеопанелей, к одному каналу видеодомофона. Разветвитель совместим со

всеми моделями аналоговых вызывных панелей, использующими для подключения 4-х проводную

схему.

Технические характеристики

Напряжение питания: ……………………………………. от 12 до 15 В

Ток потребления: ……………………………………….… не более 50 мА

Чувствительность вызова: ……………………………… не менее 1 В

Коммутируемый ток по каналам, Audio,

Video, Power и x-channel: ………………………………. не более 2 А; 24 В

Количество подключаемых панелей: ………………… 2 шт.

Подключение к видеодомофону: ………….……..…… 4-х проводной стандарт подключения аналоговых

вызывных панелей (Slinex, Kocom, Commax и другие)

Перемычка «JP» отсутствует: При выполнении на видеодомофоне просмотра изображения с

вызывной панели, будет осуществляться просмотр той панели, с которой в последний раз был

осуществлен вызов.

Перемычка «JP» установлена: При просмотре на видеодомофоне вызывной панели, всегда будет

осуществляться просмотр первой вызывной панели.

(По умолчанию перемычка «JP» в разветвителе установлена с завода).

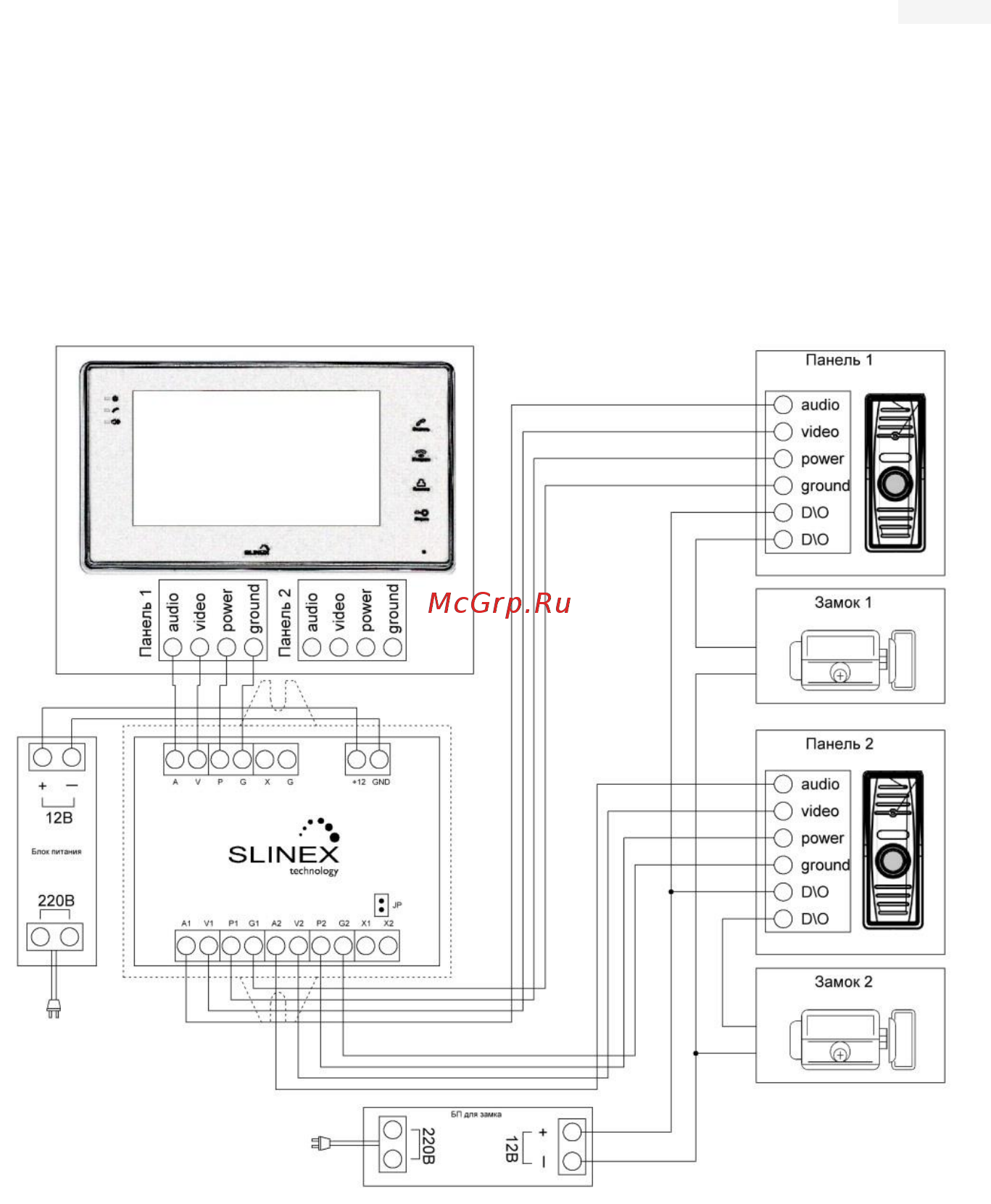

Схема подключения разветвителя-расширителя Slinex VZ-20
