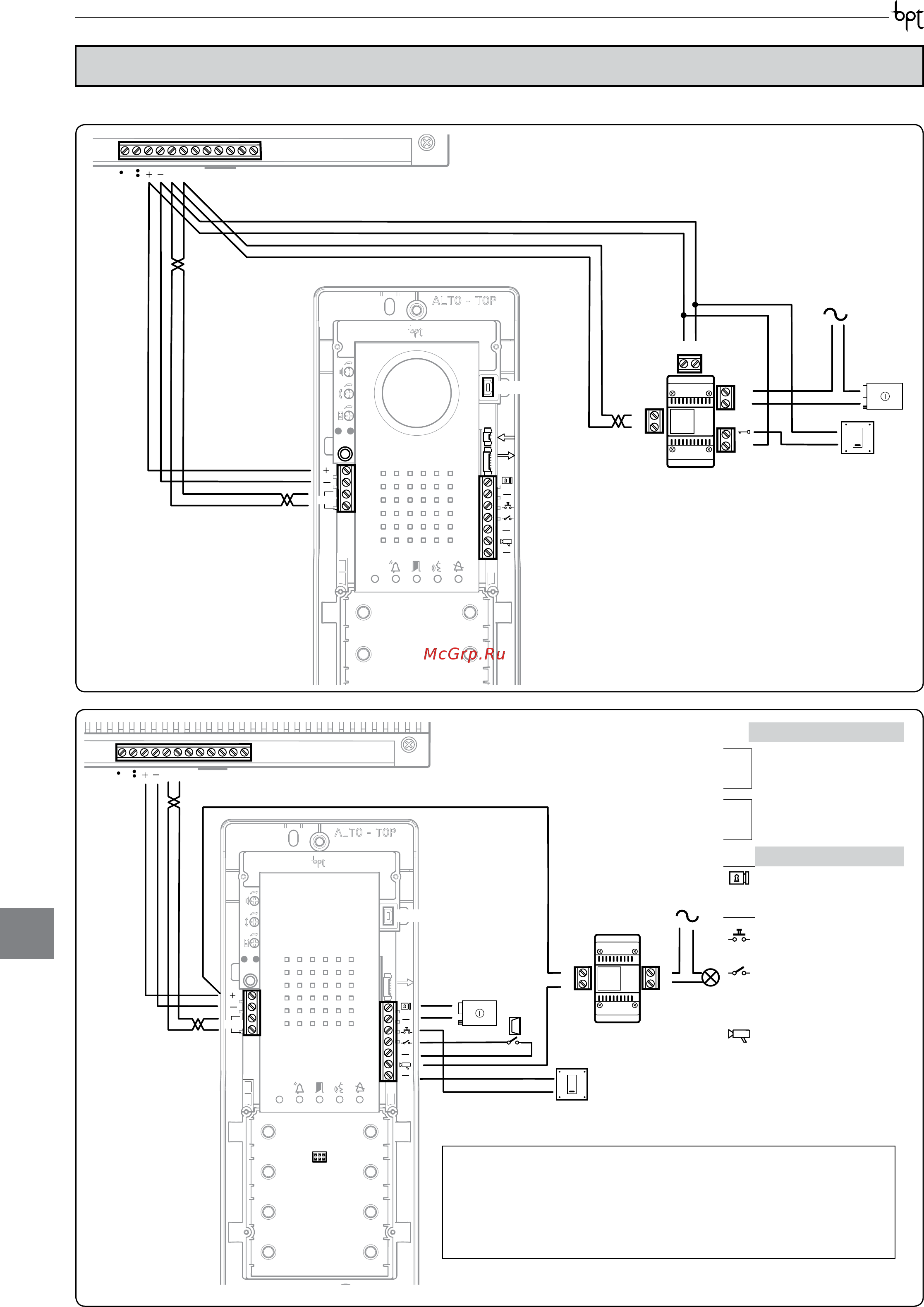

ПРИМЕРЫ ПОДКЛЮЧЕНИЙ
ИСПОЛЬЗОВАНИЕ ВЫЗЫВНЫХ ПАНЕЛЕЙ С VA/01
Клеммная колодка М1
+
Источникпитания
14–18Впост.тока
–
BOUT
Выходшины
Клеммная колодка М2
Электромеханический
замок
12В—1Амакс.
–
Кнопка открывания за-
мкадвери(Н.О.контакты)
Входной контакт двери
(Н.З.)
– Минус
Индикатор включения
панели (подключается с
минусом)
– Минус
Разъемы
CN2:РазъемдляклавиатурыилисчитывателяRFID.
CN4:Разъемдлядополнительныхкнопочныхпанелей.
MINI USB:РазъемдляподключениякPC.
Внимание: При ручном программировании вызывных панелей, поря-
док принудительного просмотра камер: BIN1-BIN2-BIN3.
