Novicam N22W (ver.1180618) [11/58] Схемыподключения

Руководство пользователя V 2.0

5. Убедитесь, что в месте установки достаточно места для размещения видеокамеры. Проверь-

те, чтобы место установки могло выдержать вес видеокамеры с кронштейном.

6. После повторного монтажа или ремонта убедитесь в отсутствии короткого замыкания между

контактами камеры и корпусом.

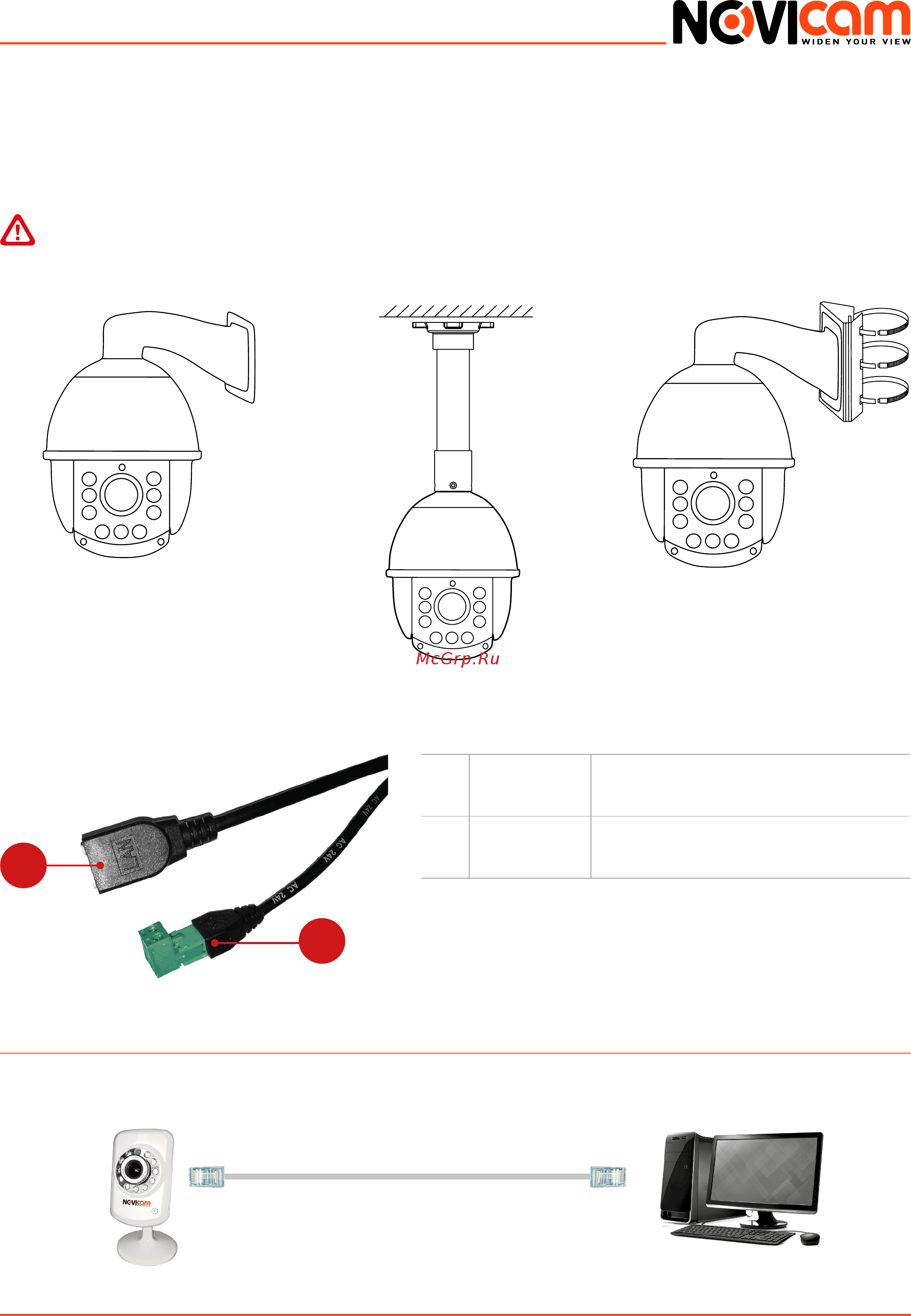

2.7 Схемы подключения

2.7.1 Подключение одной камеры напрямую к компьютеру, используя LAN

разъём.

Внимание:

Пожалуйста сохраните упаковку от видеокамеры. Вы сможете использовать ее для отправки камеры в

ремонт, если в процессе эксплуатации будут выявлены какие-либо неисправности.

Рис.2.11 Камера установлена

на стену.

Рис. 2.12 Камера установлена

на потолок.

Рис.2.13 Камера установлена

на столб.

1 Сеть

Разъём RJ45 для подключения к

сети, с поддержкой PoE

2 AC24В

Вход питания – переменное

напряжение 24В

IP камера Компьютер

LAN кабель

Рис.2.14 Разъемы камеры.
