Краткое руководство пользователя

IP видеокамеры

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

1 IP камера

Индикатор питания – горит красным, если есть питание;

не горит, если нет питания

Индикатор работы – горит зелёным при нормальной работе

устройства; не горит, если устройство работает не корректно

Индикатор сети – мигает жёлтым, при корректной работе

сети; не горит, если сеть отключена

5 Интерфейсы аудио(вход и выход)

Разъём RJ12, для подключения объектива (один или два

в зависимости от модификации)

Слот для карты Micro SD (поддерживается горячая замена,

карты до 64 Гб)

Кнопка сброса – при долгом нажатии (10 секунд) все на-

стройки камеры сбрасываются на заводские

9 Вход питания DC, постоянное напряжение 12В

10 Разъём RJ45 с POE, для подключения к сети

Интерфейс RS232 и разъёмы для подключения тревожных

датчиков

12 Рейка для крепления камеры на поверхность

Выносной объектив с кабелем и разъёмом RJ12 (один или

два в зависимости от модификации)

14 Круглый кронштейн для крепления объектива на стену

15 Кронштейн для крепления объектива на потолок

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

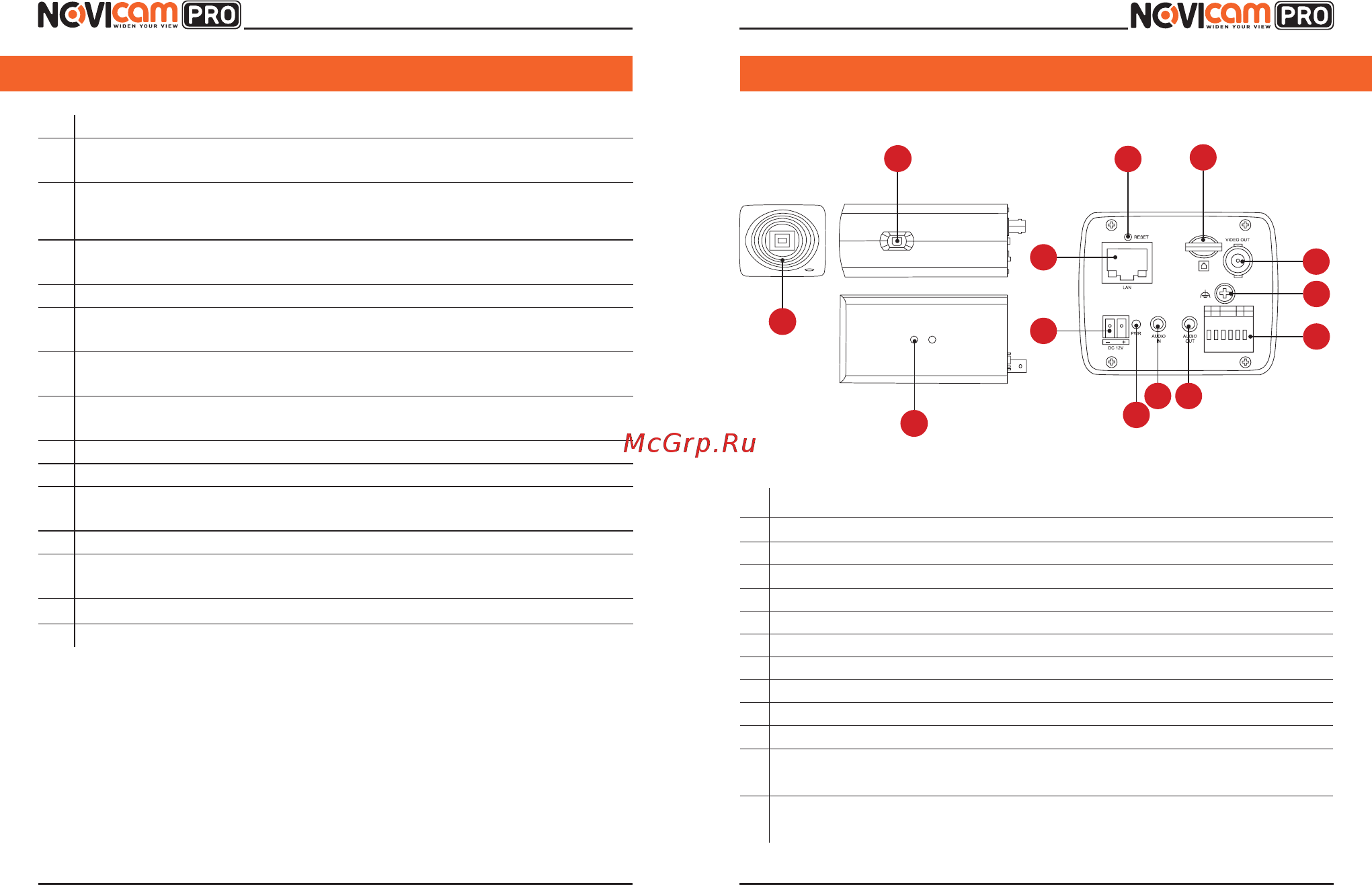

Рис. 2 Описание камеры NC24P.

1 Резьба для установки объектива C\CS

2 Разъём для подключения объектива с автодиафрагмой

3 Отверстия для крепления кронштейна

4 Видео выход BNC

5 Винт для подключения заземления к камере

6 Интерфейс RS-485 и тревожный вход/выход

7 Аудио выход 3.5мм jack

8 Аудио вход 3.5мм jack

9 Индикатор питания

10 Вход питания – постоянное напряжение 12В

11 Разъём RJ45 c PoE, для подключения к сети

Кнопка сброса - при долгом нажатии (10 секунд) все

настройки камеры сбрасываются на заводские

Слот для карты Micro SD (поддерживается горячая за-

мена, карты до 64Гб)

Описание NC24P:
