16
Краткое руководство пользователя
IP видеокамеры
17
УСТАНОВКА И ПОДКЛЮЧЕНИЕ УСТАНОВКА И ПОДКЛЮЧЕНИЕ

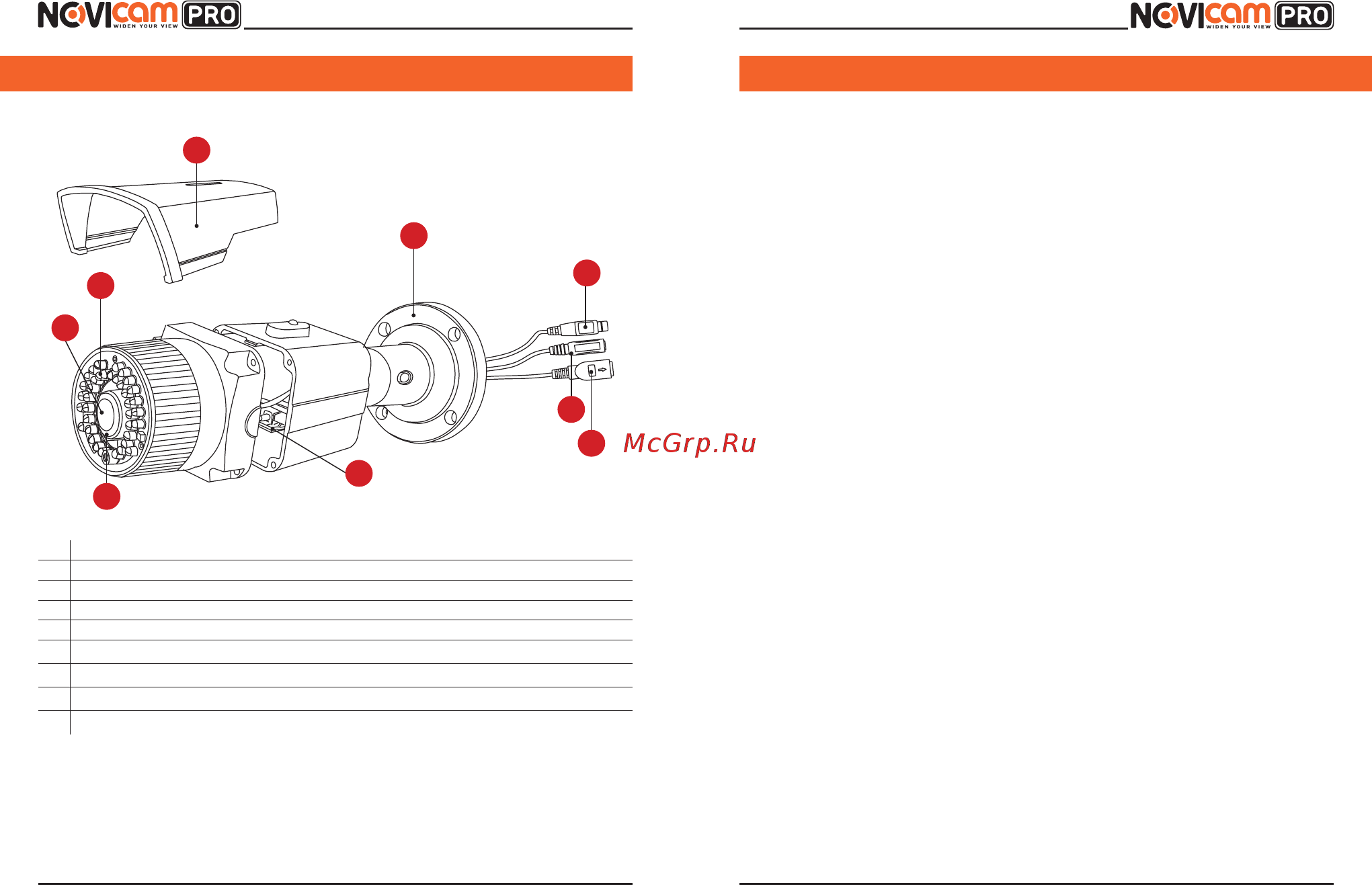

Описание NC39WP/NC49WP:
1 Защитный козырёк
2 Передняя часть корпуса
3 Слот для карты памяти
4 ИК подсветка
5 Объектив
6 Основание камеры, прикручиваемое к поверхности
7 Вход питания DC, постоянное напряжение 12В
8 Разъём RJ45 c PoE, для подключения к сети
9 Видео выход BNC для проверки изображения с камеры
1
4
5
Рис. 7 Описание камеры NC39WP/NC49WP.
2
9
8
7
6
3
1. Осмотрите камеру перед использованием. Извлеките из упаковки и про-
верьте на предмет повреждений, которые могли произойти во время
транспортировки. При обнаружении повреждений сообщите произво-
дителю или дистрибьютору для замены устройства.
2. В случае неисправности не осуществляйте самостоятельный ремонт
устройства.
3. Выберите место для установки камеры. Убедитесь,что поверхность достаточ-
но прочная и сможет выдержать вес камеры.
4. Установка видеокамеры NOVIcam PRO NC16P.
а. Закрепите на камере монтажную площадку для крепления на рейке. Уста-
новите рейку для крепления камеры на поверхность с помощью крепёжных
винтов. Закрепите камеру на рейке. Для этого сначала наденьте верхнюю
часть монтажной площадки на рейку, затем оттяните вниз нижнюю часть и
прижмите камеру к рейке. Когда вы отпустите нижнюю часть площаки, она
защёлкнется на рейке.
б. Просверлите отверстие в стене по диаметру глазка объектива в том
месте, где объектив будет установлен. Удалите защитную поверхность
скотча с круглого настенного крепления объектива. Установите
крепление напротив отверстия таким образом, чтобы отверстие было
по центру крепления. Установите объектив в крепление.
в. Установите основание кронштейна на потолке с помощью комплектных
винтов. Поставьте декоративную крышку на основание.
г. Зафиксируйте ножку кронштейна на основании.
д. Установите объектив в держатель.
е. Закрутите держатель с объективом на ножке кронштейна.
ж. Ослабьте ручку на ножке кронштейна и настройте положение камеры.
Затем затяните ручку и фиксировочный винт.
5. Установка видеокамеры NOVIcam PRO NC24P.
а. Установите объектив (в комплект не входит), плотно закрутив его в по-
садочном гнезде. Если объектив с автодиафрагмой, то подключите её
в соответствующий разъём на боковой стороне камеры.
б. Вставьте карту памяти в слот для SD карты.
в. Для крепления камеры на стене необходимо использовать кронштейн (в
