Подготовка к эксплуатации
При отсутствии 21-пинового скартового терминала на телевизоре (➡ стр. 8)
∫ RGB
Означает три основных световых цвета, красный (R), зеленый (G), и синий (B), а также метод производства видео с их
использованием. Разделение видеосигнала на три цвета для передачи позволяет снизить уровень шума и получить более
высококачественную картинку.

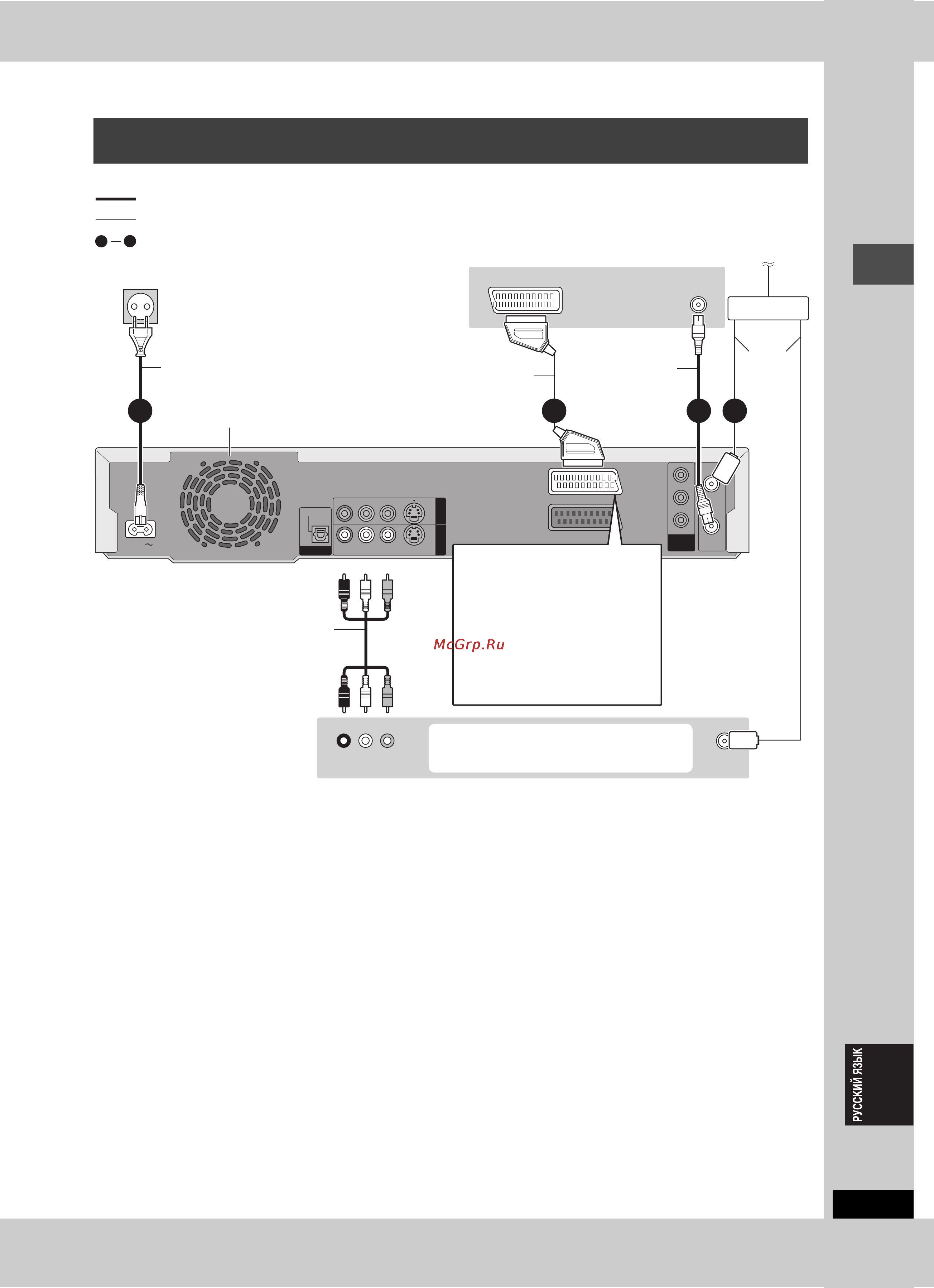

Подключение телевизора с 21-пиновым скартовым терминалом и
видеомагнитофона
R - AUDIO - L
VIDEO
PR
S-VIDEO
R - AUDIO - L
VIDEO
S-VIDEO
OPTICAL
OUT
AV4 I N
RF IN
RF OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
COMPONENT
VIDEO OUT
PB
Y
AV1 (TV)
AV2 (DECODER/EXT)
AC IN
AV IN
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
2 134
1
4
(PROGRESSIVE/
INTERLACE)
К антенне
Разветвитель
Задняя панель
телевизора
Кабель
антенны
Задняя панель
видеомагнитофона
Охлаждающий вентилятор
Радиочастотный
коаксиальный
кабель
Задняя панель данного
аппарата
Красный Белый Желтый
Аудио/видеокабель
К розетке электропитания
(220–240 В переменного тока, 50 Гц)
21-пиновый скартовый
кабель полного соединения
Вы можете также подключиться к
терминалу AV2 данного аппарата, используя
21-пиновый скартовый кабель.
Красный Белый Желтый
обозначает поставляемые аксессуары.
обозначает аксессуары, не включаемые в комплект поставки.
требуемые подключения. Подключите, следуя нумерации.
Терминал AV1
Если телевизор оборудован функцией
цветного ввода формата RGB,
подключив его с использованием
21-пинового скартового кабеля полного
соединения, вы можете просматривать
видеокартинку, используя функцию
цветного вывода RGB данного аппарата
(
➡
ниже).
Для вывода сигнала RGB, выберите
“RGB (без компонента)” из “Вывод AV1”
в меню Нач. наст. (
➡
стр. 44) после
завершения настройки (
➡
стр. 10, 11).
Если вы также
хотите подключить
антенну к
видеомагнитофону,
используйте
разветвитель.
Силовой провод
переменного тока
Подключите после завершения
всех остальных соединений.
65
