8
RQT7448
Подготовка к эксплуатации
ШАГ 1 Подключение
Подключение телевизора с использованием 21-пиновых скартовых кабелей (➡ стр. 7)
∫ Компонентный видеовыход
Компонентный сигнал раздельно выводит сигналы различия цветов (PB/PR) и сигнал яркости (Y) для достижения высокой точности
воспроизведения цветов. Если телевизор поддерживает прогрессивное соединение, путем вывода прогрессивного сигнала от
терминала компонентного видеовыхода данного аппарата, можно получить более качественную картинку (➡ стр. 49).
Прогрессивный выход (➡ стр. 12)

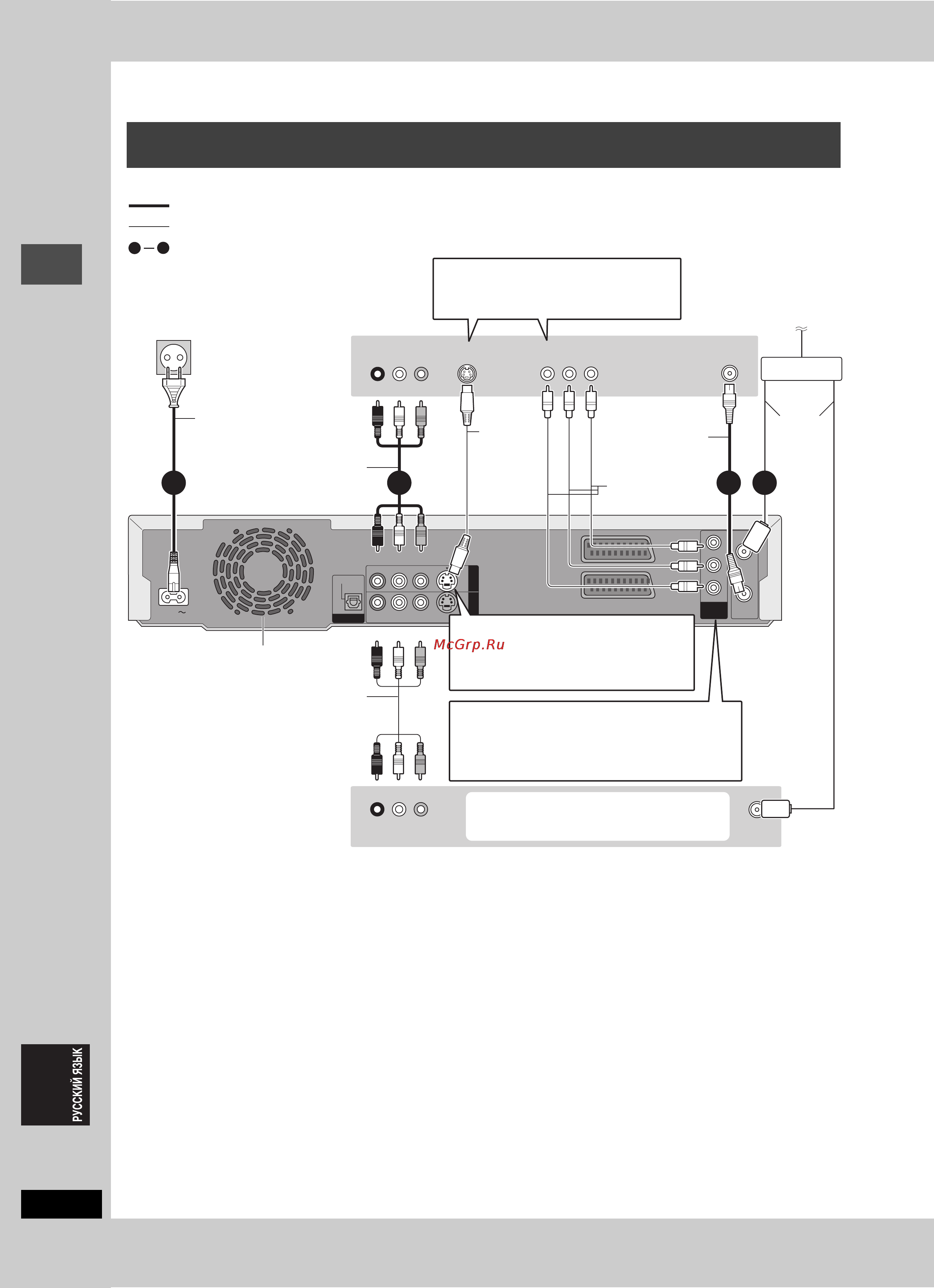

Подключение телевизора с терминалами AUDIO/VIDEO, S-VIDEO или
COMPONENT VIDEO и видеомагнитофона
R - AUDIO - L
VIDEO
PR
S-VIDEO
R - AUDIO - L
VIDEO
S-VIDEO
OPTICAL
OUT
AV4 IN
RF IN
RF OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
COMPONENT
VIDEO OUT
PB
Y
AV1 (TV)
AV2 (DECODER/EXT)
AC IN
(PROGRESSIVE/
INTERLACE)
VHF/UHF
RF IN
COMPONENT
VIDEO IN
S-VIDEO IN
VHF/UHF
RF IN
AUDIO IN
R L
VIDEO IN
R L
AUDIO OUT VIDEO OUT
2 134
1
4
К антенне
Разветвитель
Видеокабель
Кабель
антенны
Охлаждающий
вентилятор
Радиочастотный
коаксиальный
кабель
Задняя панель
данного аппарата
Аудио/видеокабель
К розетке электропитания
(220–240 В переменного тока, 50 Гц)
Вы можете также подключиться к
терминалу AV2 данного аппарата, используя
21-пиновый скартовый кабель.
S-Video
кабель
Аудио/видеокабель
Красный Белый Желтый
Красный Белый Желтый
Красный Белый Желтый
Красный Белый Желтый
При выполнении данного подключения,
убедитесь в подключении аудиокабелей к
соответствующим аудиовходным
терминалам телевизора.
обозначает поставляемые аксессуары.
обозначает аксессуары, не включаемые в комплект поставки.
требуемые подключения. Подключите, следуя нумерации.
Задняя
панель
телевизора
Задняя панель
видеомагнитофона
Терминал S-VIDEO OUT
Терминал S-VIDEO OUT позволяет
получить более живую картинку, чем
терминал VIDEO OUT. (Конечный
результат зависит от телевизора.)
Терминал COMPONENT VIDEO OUT
Данные терминалы можно использовать для
интерлейсного или прогрессивного вывода, что
позволяет получить более чистую картинку, чем при
использовании терминала S-VIDEO OUT (➡ ниже).
≥Подключите к терминалам одинакового цвета.
Если вы также
хотите
подключить
антенну к
видеомагнито
фону,
используйте
разветвитель.
Силовой провод
переменного тока
Подключите после завершения
всех остальных соединений.
66
