Oasis CR-25/2 — установка и характеристики циркуляционных насосов для систем отопления [4/10]

Содержание

• Ere www oasis home ru p.1
• Содержание p.2
• Расшифровка условного обозначения насоса p.3
• Комплектация p.3
• В зависимости от модели p.4
• Установка p.4
• Внимание p.4
• Модельный ряд p.4
• Технические характеристики p.4
• Режим работы продолжительный p.4
• Поверните корпус двигателя вместе с клеммной коробкой рис 4 p.4
• Открутите установочный винт на корпусе насоса p.4
• Если монтажное положение модуля необходимо изменить корпус мотора p.4
• Вал керамика p.4
• На насос не должны передаваться напряжение от трубопровода и его вес p.4
• Максимальный напор 2 8 м в зависимости от модели p.4
• Стрелка на торце мотора указывает направление потока рис 3 p.4
• Максимальное рабочее давление юбар p.4
• Следует повернуть следующим образом p.4
• Подшипники керамика p.4
• Питание 220 в 50 гц переменный ток p.4
• Низковольтного оборудования и тртс 020 2011 электромагнитная совместимость p.4
• Максимальная производительность от 30 до 170 л мин p.4
• Рис 1 и 2 p.4
• Крыльчатка gf pp p.4
• Циркуляционный насос p.4
• Установка насоса должна производиться только после выполнения всех сварочных и паяльных работ и промывки труб установите насос в легкодоступном месте чтобы его можно было легко проверить и заменить при установке в открытой системе предохранительный клапан должен быть смонтирован перед насосом запорные клапаны должны быть установлены до и после насоса чтобы p.4
• Технических средств p.4
• Материал станины чугун p.4
• Материал корпуса двигателя алюминий p.4
• Материал двигателя медь p.4
• Класс защиты ip44 p.4
• Данное насосное оборудование соответствует тр тс 004 2011 о безопасности p.4
• Облегчить замену в то же время необходимо выполнять установку так чтобы протекающая вода не попадала на блок управления p.4
• Температура окружающей среды до 40 с p.4
• Температура жидкости от 10 с до 1ю с p.4
• Неисправности и методы их устранения рабочее поле для насосов ск 25 6 и ср 32 6 p.6
• Рабочее поле для насосов ся 25 2 и ся 32 2 p.6
• Неисправность меры по устранению p.6
• Рабочее поле для насоса ся 32 8 p.6
• Рабочее поле для насоса ся 25 8 p.6
• Циркуляционный насос p.6
• Рабочее поле для насосов ся 25 4 и ся 25 4 p.6
• Соблюдении правил установки эксплуатации и технического обслуживания p.7
• Размеры насосов p.7
• Дата производства_____________________________________________________________ p.7
• Выполненную из гофрированного картона необходимо сдать в p.7
• Убедительно просим вас внимательно изучить инструкцию по эксплуатации p.7
• Торгующей p.7
• Настоящий талон дает право на гарантийный ремонт оборудования при p.7
• Наименование торгующей p.7
• Серийныйномер_______________________________________________________________ p.7
• Наименование изделия_________________________________________________________ p.7
• С правилами установки и эксплуатации ознакомлен p.7
• На насосное оборудование making oasis everywhere p.7
• Монтажной организации должна быть сделана соответствующая запись в p.7
• Приемные пункты для последующей вторичной переработки p.7
• Модель p.7
• Претензий к комплектации и внешнему виду не имею p.7
• Инструкция получена p.7
• Правила утилизации p.7
• Изложенных в руководстве по эксплуатации приобретенного оборудования p.7
• Подпись продавца________________________________ дата продажи p.7
• Изготовленные из цветных металлов а также упаковку изделия p.7
• Подвергаться утилизации в соответствии с действующими местными p.7
• И проверить правильность заполнения гарантийного талона при вводе в p.7
• Заполняется в магазине p.7
• По истечению срока службы циркуляционный насос должен p.7
• Печать p.7
• Гарантийный талон p.7
• Отметка о продаже p.7
• Гарантийном талоне p.7
• Эксплуатацию оборудования представителями специализированной p.7
• Организации___________________________________________________________________ p.7
• Циркуляционный насос p.7
• Организации подпись покупателя__________________________________ p.7
• Нормами правилами и способами утилизации элементы p.7
• Адрес торгующей p.7
• Условия p.8
• Гарантийного обслуживания p.8

Похожие устройства

•
  Oasis CS-32/6

  Инструкция по эксплуатации
•
  Oasis CS-32/4

  Инструкция по эксплуатации
•
  Oasis CS-25/8

  Инструкция по эксплуатации
•
  Oasis CS-25/6

  Инструкция по эксплуатации
•
  Oasis CS-25/4

  Инструкция по эксплуатации
•
  Oasis CS-25/2

  Инструкция по эксплуатации
•
  Oasis CB-32/8

  Инструкция по эксплуатации
•
  Oasis CB-32/6

  Инструкция по эксплуатации
•
  Oasis CB-32/4

  Инструкция по эксплуатации
•
  Oasis CB-32/2

  Инструкция по эксплуатации
•
  Oasis CB-25/8

  Инструкция по эксплуатации
•
  Oasis CB-25/6-130

  Инструкция по эксплуатации

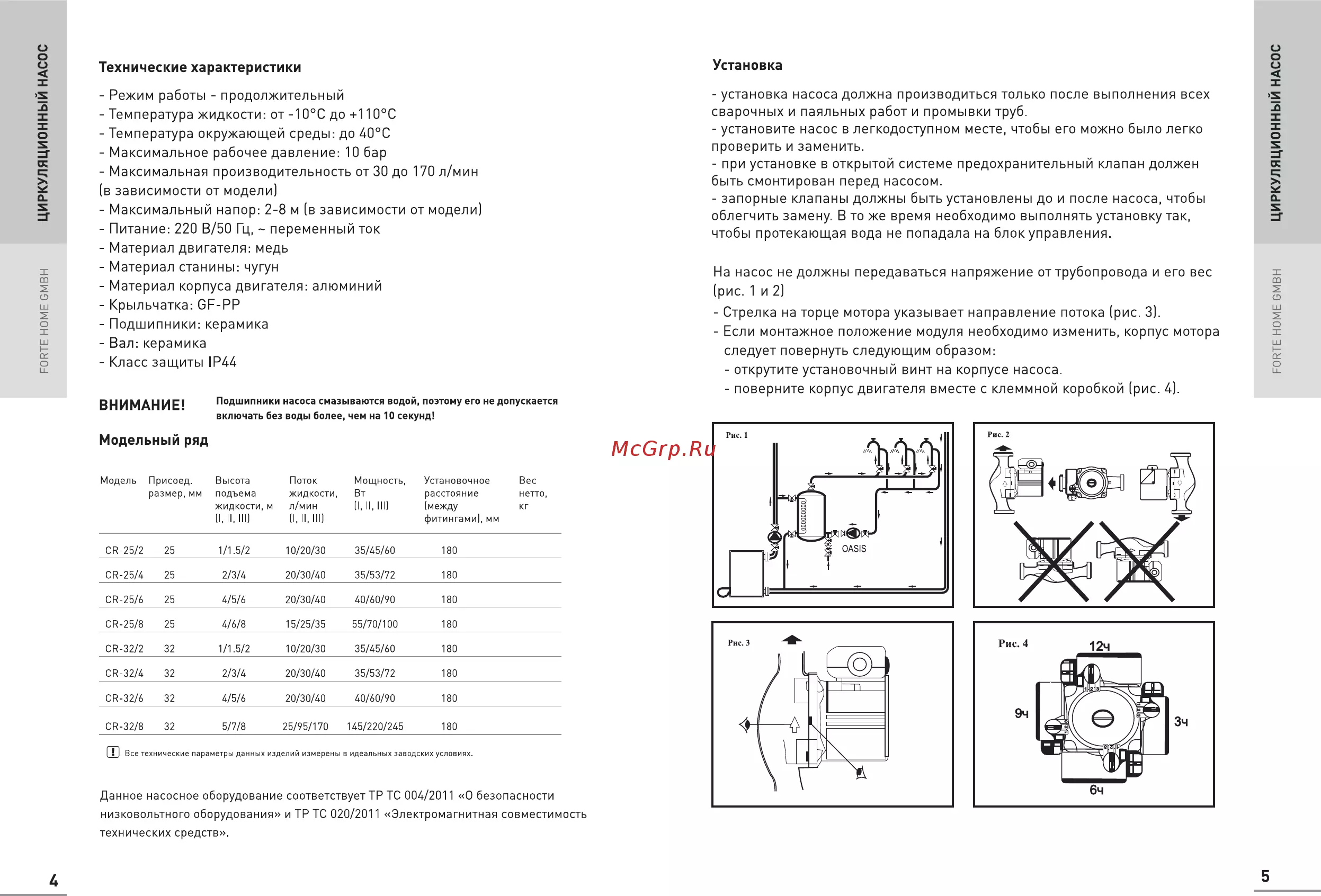

Установка Режим работы продолжительный установка насоса должна производиться только после выполнения всех сварочных и паяльных работ и промывки труб установите насос в легкодоступном месте чтобы его можно было легко проверить и заменить при установке в открытой системе предохранительный клапан должен быть смонтирован перед насосом запорные клапаны должны быть установлены до и после насоса чтобы Температура жидкости от 10 С до 1Ю С Температура окружающей среды до 40 С Максимальное рабочее давление Юбар Максимальная производительность от 30 до 170 л мин в зависимости от модели Максимальный напор 2 8 м в зависимости от модели FORTE HOME GMBH ЦИРКУЛЯЦИОННЫЙ НАСОС FORTE HOME GMBH ЦИРКУЛЯЦИОННЫЙ НАСОС Технические характеристики облегчить замену В то же время необходимо выполнять установку так чтобы протекающая вода не попадала на блок управления Питание 220 В 50 Гц переменный ток Материал двигателя медь Материал станины чугун На насос не должны передаваться напряжение от трубопровода и его вес Материал корпуса двигателя алюминий рис 1 и 2 Крыльчатка GF PP Стрелка на торце мотора указывает направление потока рис 3 Подшипники керамика Если монтажное положение модуля необходимо изменить корпус мотора Вал керамика следует повернуть следующим образом Класс защиты IP44 открутите установочный винт на корпусе насоса поверните корпус двигателя вместе с клеммной коробкой рис 4 ВНИМАНИЕ Подшипники насоса смазываются водой поэтому его не допускается включать без воды более чем на 10 секунд Модельный ряд Модель Присоед размер мм Высота подъема жидкости м 1 11 III Поток жидкости л мин 1 II III Мощность Вт П Н Ill Установочное расстояние между фитингами мм Вес нетто кг CR 25 2 25 1 1 5 2 10 20 30 35 45 60 180 2 1 CR 25 4 25 2 3 4 20 30 40 35 53 72 180 2 1 CR 25 6 25 4 5 6 20 30 40 40 60 90 180 2 4 CR 25 8 25 4 6 8 15 25 35 55 70 100 180 2 7 CR 32 2 32 1 1 5 2 10 20 30 35 45 60 180 2 3 CR 32 4 32 2 3 4 20 30 40 35 53 72 180 2 3 CR 32 6 32 4 5 6 20 30 40 40 60 90 180 2 5 CR 32 8 32 5 7 8 25 95 170 145 220 245 180 4 3 Все технические параметры данных изделий измерены в идеальных заводских условиях Данное насосное оборудование соответствует ТР ТС 004 2011 О безопасности низковольтного оборудования и ТРТС 020 2011 Электромагнитная совместимость технических средств 5
