Novicam AD71 [10/16] Установка и подключение

Вызывная панель цветная 4-х проводная

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

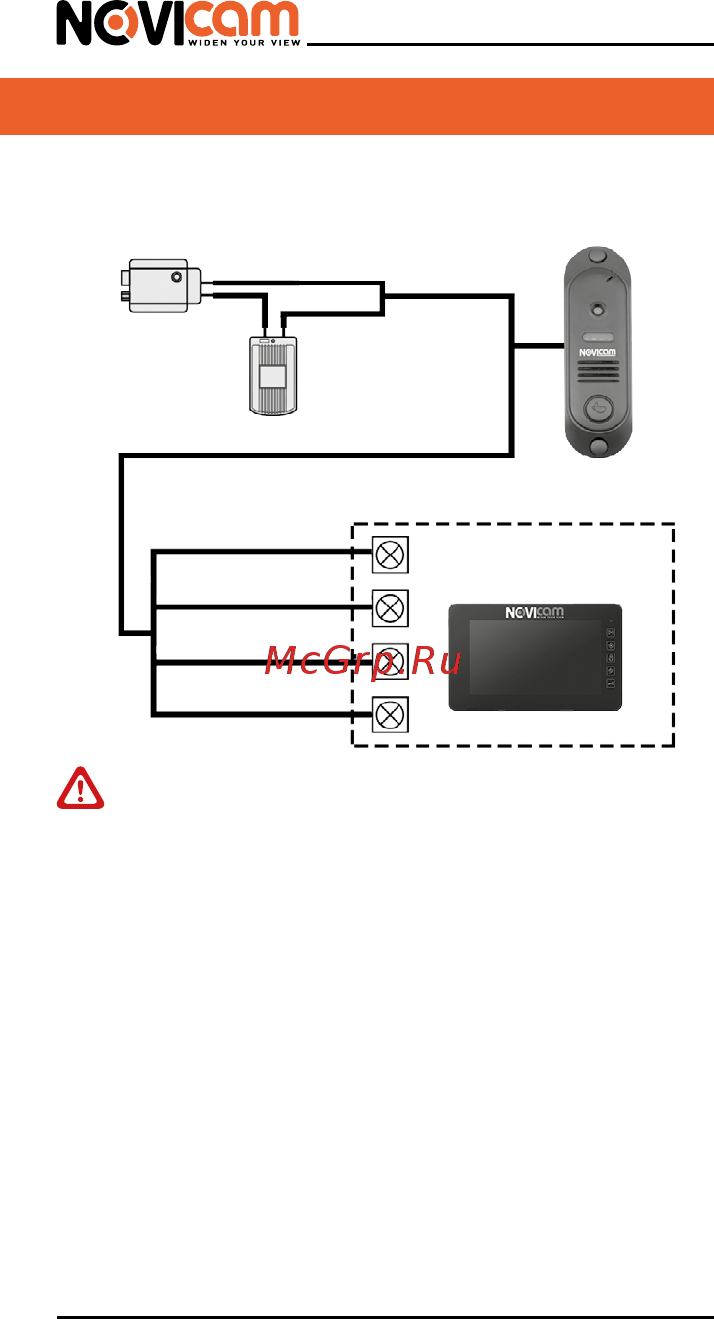

Пример подключения:

Электрозамок

Питание

электрозамка

NOVICAM AD71

Видеодомофон

NOVIcam

1. Аудио (синий)

2. Земля (черный)

3. Питание DC 12В

(красный)

4. Видео (желтый)

Кабель 2х0,5мм

Кабель UTP cat 5e

100м*

* Указанная дальность достигается при использовании 4-х проводного

кабеля с диаметром каждой жилы не менее 0.5мм (UTP cat 5e). Для кор-

ректной работы реле сопротивление кабеля должно быть не более 7Ом.

Контакты реле

(коричневый)

Внимание:

располагайте вызывную панель не ближе чем в 1,5 м от

видеодомофона, в противном случае возможны помехи.
