Novicam DARK MAGIC 7 [15/43] Схема подключения
![Novicam DARK MAGIC 7 [15/43] Схема подключения](/views2/1316739/page15/bgf.png)
16
Аналоговые домофоны с памятью
УСТАНОВКА И ПОДКЛЮЧЕНИЕ

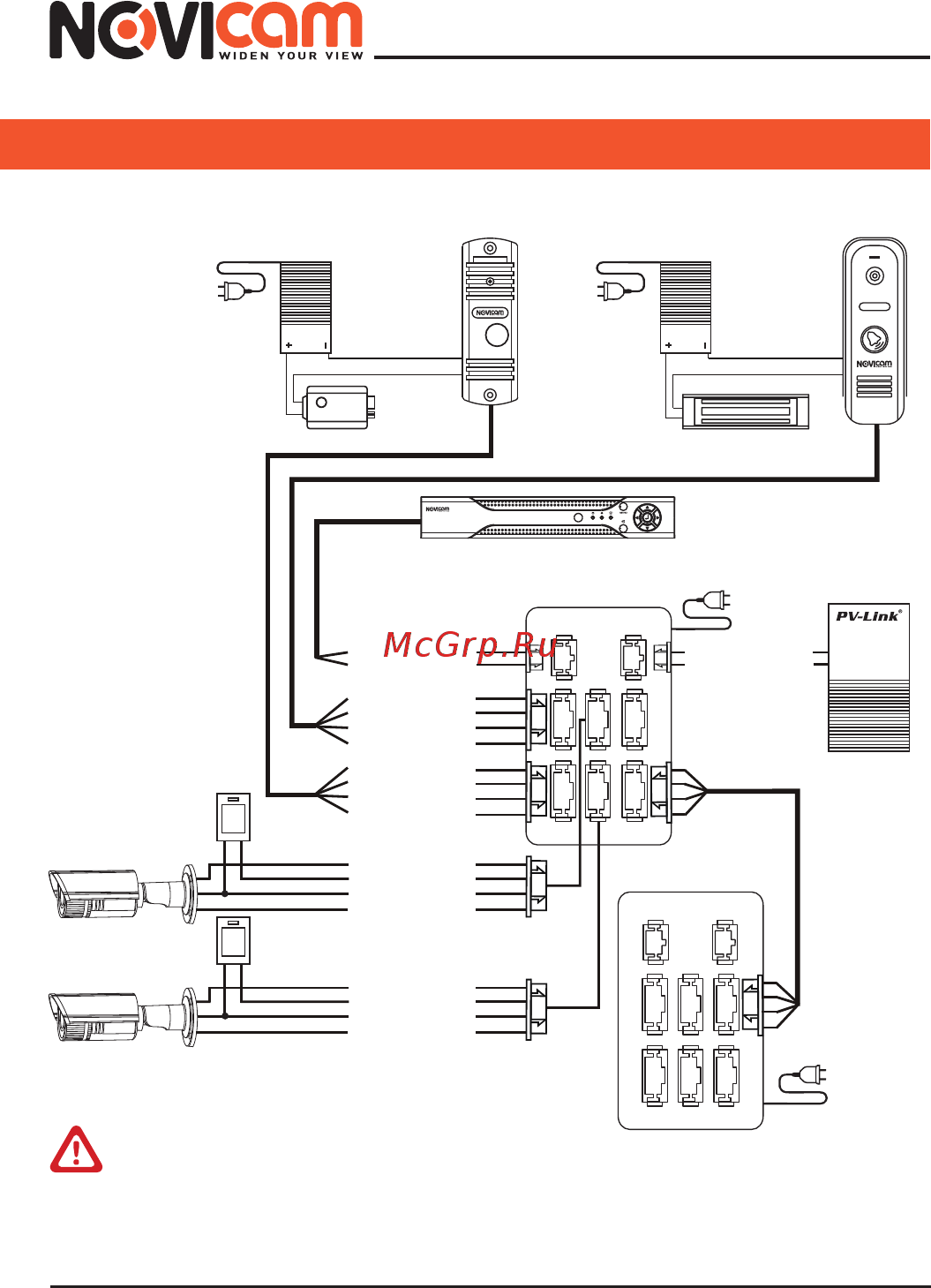

СХЕМА ПОДКЛЮЧЕНИЯ
Вызывная панель 1
Датчик 1
Датчик 2
Камера 2
Камера 1
Вызывная панель 2
Видеорегистратор
Блок питания Блок питания
PV-DC3Ab
Резервированный
блок питания
(опция)
Электромеханический замок Электромагнитный замок
ДОП. МОНИТОР
ГЛАВНЫЙ МОНИТОР
Красный – DC 12В
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – DC 12В
Белый – Аудио
Черный – Общий
Желтый – Видео
Черный – Земля
Красный – Видео
Черный – Земля
Красный – DC 12В
Красный – DC 12В
Белый – Датчик
Черный – Общий
Желтый – Видео
Красный – DC 12В
Белый – Датчик
Черный – Общий
Желтый – Видео
Внимание:
Домофоны NOVIcam MAGIC совместимы для работы в одной системе со всеми домофонами серии
NOVIcam SMILE.
Если суммарное токопотребление, подключаемых к монитору, видеокамер превышает 300 мА,
то для их питания рекомендуется использовать дополнительный источник питания, который
приобретается отдельно.
