Novicam PV-Link PV-POE04M1 [2/2] Схема подключения

ОСОБЕННОСТИ

• Коммутатор 5 портовый 10/100 Мбит/с с 4 портами РоЕ

• Режим увеличенной дальности передачи питания и данных

• Поддержка стандарта IEEE 802.3af/at

• Высокая пропускная способность коммутатора 1 Гбит/с

• Суммарная мощность 65Вт

• Светодиодные индикаторы сетевой активности и питания

• Внешний блок питания в комплекте

• Компактный металлический корпус

КОМПЛЕКТАЦИЯ

• Коммутатор PoE – 1 шт.

• Адаптер питания – 1 шт.

• Кабель 220В – 1 шт.

• Руководство пользователя – 1 шт.

• Крепёжный комплект - 1 пакет.

УКАЗАНИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ

• Внимательно прочитайте инструкцию перед использованием.

• Устройство предназначено для использования внутри помещения. Не эксплуатировать вблизи от

источника воды.

• Используйте безопасный кабель для работы и убедитесь, что сеть питания является исправной и

безопасной.

• Осуществляйте подключение в соответствии с руководством, в противном случае вы можете нанести

изделию непоправимый ущерб и тем самым сделать гарантию недействительной.

• В случае неисправности не осуществляйте самостоятельный ремонт устройства.

• Несоблюдение условий хранения и эксплуатации устройства могут привести к повреждению

оборудования.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

1 Индикатор питания DC. Активен при подаче питания на коммутатор.

2 Индикатор "Режим 2" Активен в режиме увеличенной дальности.

3 Переключатель

Переключатель режимов работы устройства. Необходи-

мо отключить коммутатор от питания перед переключе-

нием режима.

4 Индикаторы питания PoE (1-4)

Не активен: питание на устройство не подается.

Активен: подается питание на устройство.

5 Индикаторы передачи данных (1-4)

Не активен: нет связи с устройством.

Активен, горит постоянно: установлена связь.

Активен, мигает: идет передача данных.

6 Порты PoE Порты PoE (1-4).

7 Сетевой порт Сетевой порт без поддержки PoE

8 Разъём питания Разъём питания DC 48В

Общие

параметры

Поддерживаемые

стандарты

IEEE 802.3 10 Base-T Ethernet

IEEE 802.3u 100 Base-TX Fast Ethernet

IEEE 802.3x Flow Control

IEEE 802.3af/at Power over Ethernet

Требования к кабелю Витая пара: 8 жил, 4 пары (рекомендуемый кабель UTP CAT5e)

Внутренняя пропускная

способность коммутатора

1 Гбит/с

Тип коммутации Неуправляемый, Store and Forward

Таблица МАС адресов 1000 записей

Порт RJ45

Пропускная способность 5 x 10/100TX RJ-45 с поддержкой авто MDI/MDI-X

Контакты DC+ (RJ45 Pin 4, 5), DC- (RJ45 Pin 7, 8)

PoE

Суммарная мощность 65Вт

Максимальная мощность 30Вт на порт PoE (4 класс PoE)

Физические

параметры

Метод охлаждения Конвективный

Температурный режим -10°С ~ +50°С

Размер (ШxВxГ) 120 x 28 x 85 мм

Вес (нетто/брутто) 720/845г

Вход питания

DC 48В, 1.35А, 65Вт,

внешний адаптер 100~240В, 50/60Гц (в комплекте)

СПЕЦИФИКАЦИЯ

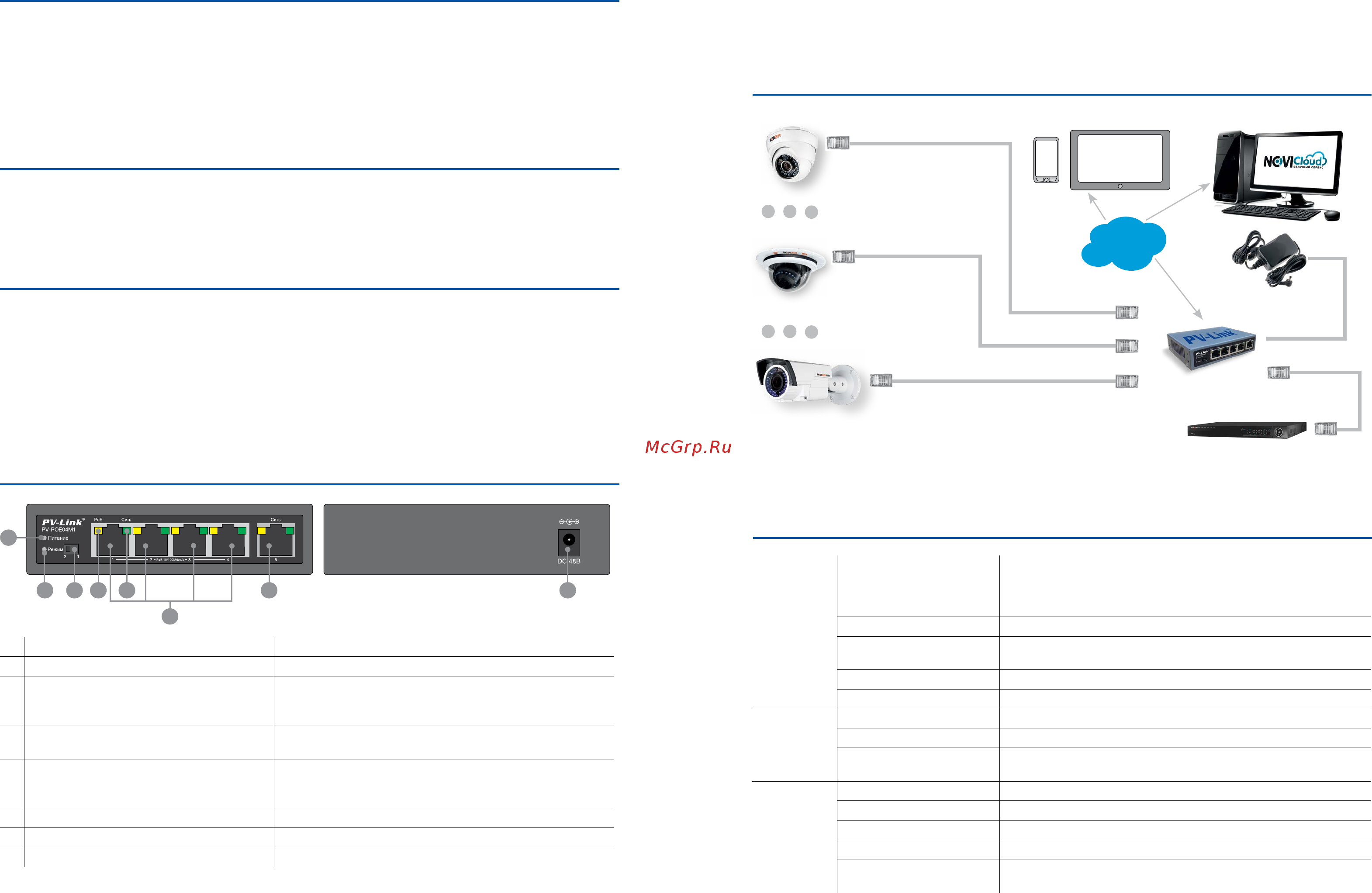

СХЕМА ПОДКЛЮЧЕНИЯ

Коммутатор поддерживает стандарты PoE IEEE 802.3af/at и совместим с устройствами, поддерживающими

данный стандарт.

Коммутатор имеет два режима работы, переключение между которыми осуществляется при помощи пере-

Интернет

IP видеорегистратор NOVIcam PRO NR2616

Мобильные устройства

Компьютер

IP камера с

поддержкой

технологии PoE

NOVIcam N

27P

IP камера с

поддержкой

технологии PoE

NOVIcam N

12WP

UTP CAT5e кабель

PV-Link PV-UTP

IP камера с поддержкой

технологии PoE

NOVIcam PRO NС

29WP

PV-POE04M1

Блок питания

3 4 5

Примечание: коммутатор не поддерживает передачу питания по 4-х жильному кабелю.

ключателя на передней панели устройства:

• Режим 1 - питание и данные передаются на расстояние до 100 метров со скоростью до 100Мбит/с.

• Режим 2 - питание и данные передаются на увеличенное расстояние со скоростью до 10Мбит/с.

• Сетевой порт без поддержки PoE во всех режимах передает данные на расстояние до 100 метров со скоро-

стью до 100 Мбит/с.
