Установка других блоков домофона производится в соответствии с паспор-
тами на эти блоки.

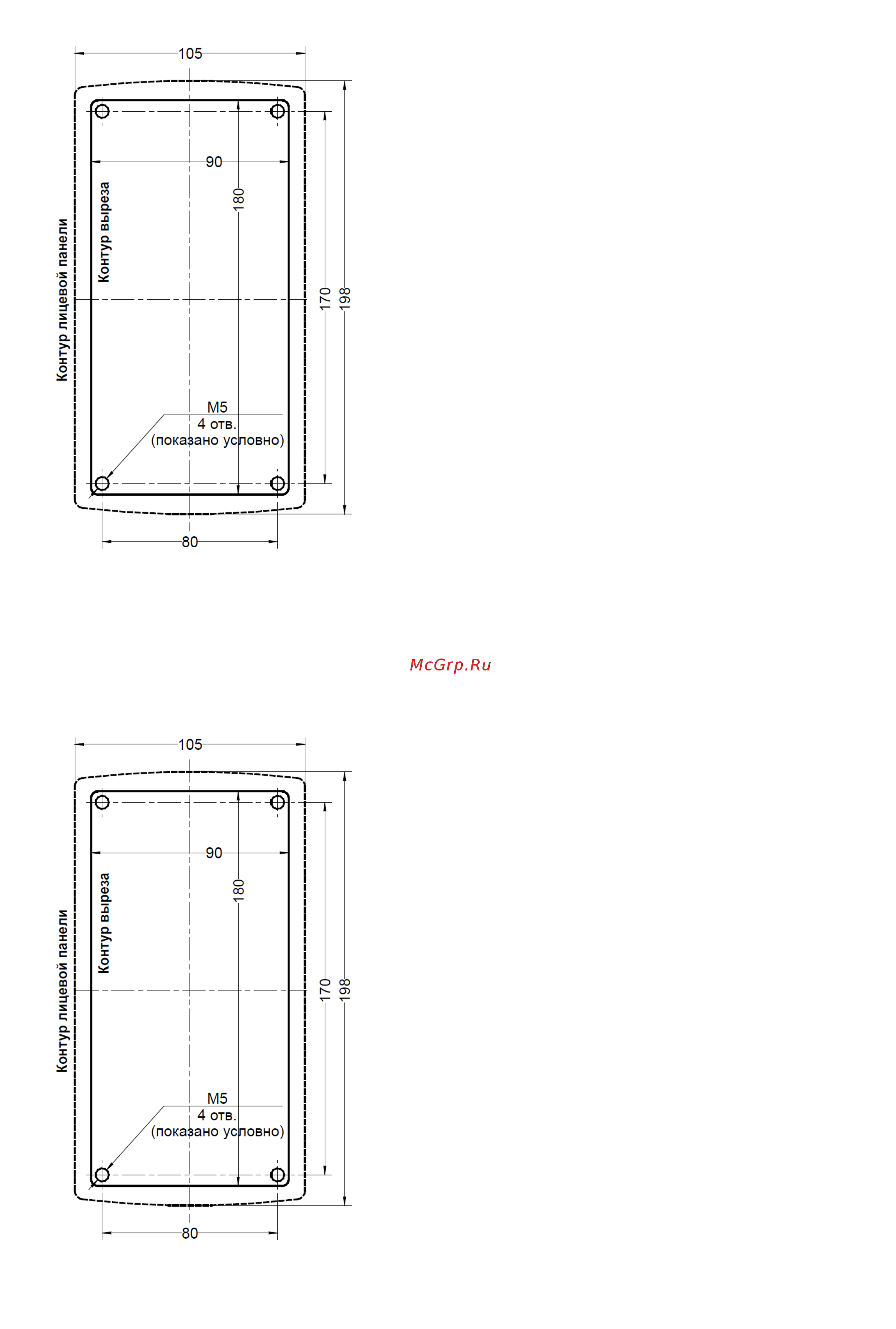

Рис. 1 Разметка под установку блока вызова
10
ся ключ поддерживающий протокол Dallas (ТМ2003, DS1990, DS1996). После
входа в раздел необходимо нажать: «1» - для записи мастер-ключа, «0» - для уда-
ления мастер-ключа. После входа в режим записи необходимо приложить ключ к
считывающему устройству, при правильном считывании ключа произойдёт за-
пись мастер-ключа.
Раздел №25 Возврат к заводским установкам.
Используется для установки заводских
параметров. После входа в раздел
необходимо нажать «1» для подтверждения установки, далее начнётся автомати-
ческое изменение параметров, при этом база ключей не изменяется.
Раздел №26 Включение сетевого протокола
Используется для отключения сетевого протокола или установки функцио-
нальных параметров домофонов (Master или Slave) работающих в сети. После
входа в раздел необходимо нажать: «0» - для отключения сетевого протокола
; «1»
- домофон работает в режиме «Slave»; «2» - домофон работает в режиме «Master».
Раздел №27 Настройка сетевого протокола
Используется для установки параметров и настройки сетевого протокола.
Если домофон работает в режиме «Slave», то после входа в раздел необхо-
димо задать сетевой номер домофона. Он может быть от 1 до 16. Сетевой номер
задаётся в соответствии с обслуживаемыми номерами абонентов
, т. е. домофон с
сетевым номером «1» будет обслуживать начальные номера абонентов, а с сете-
вым номером «16» - последние номера абонентов.
Если домофон работает в режиме «Master», то необходимо установить соот-
ветствие диапазона обслуживаемых абонентов с сетевым номером домофона
«Slave». После входа в раздел необходимо ввести сетевой номер домофона
«Slave» нажать «В», далее ввести нижний номер
диапазона обслуживаемых номе-
ров, нажать «В», далее ввести верхний номер диапазона обслуживаемых номеров,
нажать «В». После, если необходимо, ввести новый сетевой номер и продолжить
ввод диапазона обслуживаемых номеров.
Данные настройки влияют на работоспособность всей системы. Необхо-
димо корректно настроить данные параметры, в противном случаем возмож-
ны сбои при работе системы.
Пример
.
Необходимо настроить домофонную сеть со следующими параметрами: 1 домо-
фон «Master», 5 домофонов «Slave». Общее количество обслуживаемых номеров
— 180. Каждый домофон «Slave» обслуживает 36 номеров.
Настройка домофонов «Slave»:
домофон обслуживающий 1...36 абонента — сетевой номер «1»;
домофон обслуживающий 37...72 абонента — сетевой номер «2»;
домофон обслуживающий 73...108 абонента — сетевой номер «3»;
домофон обслуживающий 109...144 абонента — сетевой номер «4»;
домофон обслуживающий 145...180 абонента — сетевой номер «5»;
Настройка домофона «Master»:
23
Установка других блоков домофона производится в соответствии с паспор-
тами на эти блоки.
Рис. 1 Разметка под установку блока вызова
10
ся ключ поддерживающий протокол Dallas (ТМ2003, DS1990, DS1996). После
входа в раздел необходимо нажать: «1» - для записи мастер-ключа, «0» - для уда-
ления мастер-ключа. После входа в режим записи необходимо приложить ключ к
считывающему устройству, при правильном считывании ключа произойдёт за-
пись мастер-ключа.
Раздел №25 Возврат к заводским установкам.
Используется для установки заводских
параметров. После входа в раздел
необходимо нажать «1» для подтверждения установки, далее начнётся автомати-
ческое изменение параметров, при этом база ключей не изменяется.
Раздел №26 Включение сетевого протокола
Используется для отключения сетевого протокола или установки функцио-
нальных параметров домофонов (Master или Slave) работающих в сети. После
входа в раздел необходимо нажать: «0» - для отключения сетевого протокола
; «1»
- домофон работает в режиме «Slave»; «2» - домофон работает в режиме «Master».
Раздел №27 Настройка сетевого протокола
Используется для установки параметров и настройки сетевого протокола.
Если домофон работает в режиме «Slave», то после входа в раздел необхо-
димо задать сетевой номер домофона. Он может быть от 1 до 16. Сетевой номер
задаётся в соответствии с обслуживаемыми номерами абонентов
, т. е. домофон с
сетевым номером «1» будет обслуживать начальные номера абонентов, а с сете-
вым номером «16» - последние номера абонентов.
Если домофон работает в режиме «Master», то необходимо установить соот-
ветствие диапазона обслуживаемых абонентов с сетевым номером домофона
«Slave». После входа в раздел необходимо ввести сетевой номер домофона
«Slave» нажать «В», далее ввести нижний номер
диапазона обслуживаемых номе-
ров, нажать «В», далее ввести верхний номер диапазона обслуживаемых номеров,
нажать «В». После, если необходимо, ввести новый сетевой номер и продолжить
ввод диапазона обслуживаемых номеров.
Данные настройки влияют на работоспособность всей системы. Необхо-
димо корректно настроить данные параметры, в противном случаем возмож-
ны сбои при работе системы.
Пример
.
Необходимо настроить домофонную сеть со следующими параметрами: 1 домо-
фон «Master», 5 домофонов «Slave». Общее количество обслуживаемых номеров
— 180. Каждый домофон «Slave» обслуживает 36 номеров.
Настройка домофонов «Slave»:
домофон обслуживающий 1...36 абонента — сетевой номер «1»;
домофон обслуживающий 37...72 абонента — сетевой номер «2»;
домофон обслуживающий 73...108 абонента — сетевой номер «3»;
домофон обслуживающий 109...144 абонента — сетевой номер «4»;
домофон обслуживающий 145...180 абонента — сетевой номер «5»;
Настройка домофона «Master»:
23
