DS1996(L) к считывающему устройству, начнётся передача данных. При возник-
новении ошибок прозвучит сигнал ошибочного действия. Признаком окончания
передачи информации является звуковой сигнал окончания записи и выход в ре-
жим выбора записи (на индикатор будет выведено сообщение «- DS»).
Для записи базы абонентских ключей в DS1996(L) необходимо нажать «3».
При этом кратковременно на индикатор будет выведено
сообщение о количестве
необходимых для записи ТМ-ключей DS1996(L) (цифра стоящая перед DS). Далее
появится мигающее сообщение «1DS», указывающее что будет осуществлена
запись первого ключа. Далее приложить ключ DS1996(L) к считывающему
устройству, начнётся передача данных. При возникновении ошибок прозвучит
сигнал ошибочного действия. Признаком окончания передачи информации яв-
ляется звуковой сигнал окончания записи и будет выведено
сообщение о записи
второго ключа «2DS», если информация записана полностью то произойдёт выход
в режим выбора записи (на индикатор будет выведено сообщение «- DS»).
Предупреждение: обязательно дождитесь корректного окончания запи-
си, иначе в дальнейшем при чтении некорректной информации в работе бло-
ка вызова могут быть сбои.
Раздел №22 Чтение электронного носителя информации DS1996(L)
Используется для
переноса информации из ТМ-ключ DS1996(L) в память
блока вызова.
Для чтения системных настроек из DS1996(L) необходимо нажать «1», до-
ждаться появления мигающего сообщения «DS -». Далее приложить ключ
DS1996(L) к считывающему устройству, начнётся передача данных. При возник-
новении ошибок прозвучит сигнал ошибочного действия. Признаком окончания
передачи информации является звуковой сигнал окончания записи и выход в
ре-
жим выбора чтения (на индикатор будет выведено сообщение «DS-»).
Для чтения базы абонентских ключей в DS1996(L) необходимо нажать «3».
Появится мигающее сообщение «DS1» указывающее, что будет осуществлено
чтение первого ключа. Далее приложить ключ DS1996(L) к считывающему
устройству, начнётся передача данных. При возникновении ошибок прозвучит
сигнал ошибочного действия. Признаком окончания передачи информации яв-
ляется звуковой
сигнал окончания записи и будет выведено сообщение о чтении
второго ключа «DS2», если информация считана полностью, то произойдёт выход
в режим выбора чтения (на индикатор будет выведено сообщение «DS-»).
Предупреждение: обязательно дождитесь корректного окончания чте-
ния, иначе в работе блока вызова могут быть сбои.
Раздел №23 Изменение системного кода
Используется для изменения
кода доступа в режим программирования. По-
сле входа в раздел необходимо набрать новый системный код. После набора 6-ой
цифры произойдёт автоматическое сохранение нового кода.
Раздел №24 Запись мастер-ключа
Используется для записи мастер-ключа, предназначенного для быстрого
входа в режим программирования. В качестве мастер-ключа может использовать-
22

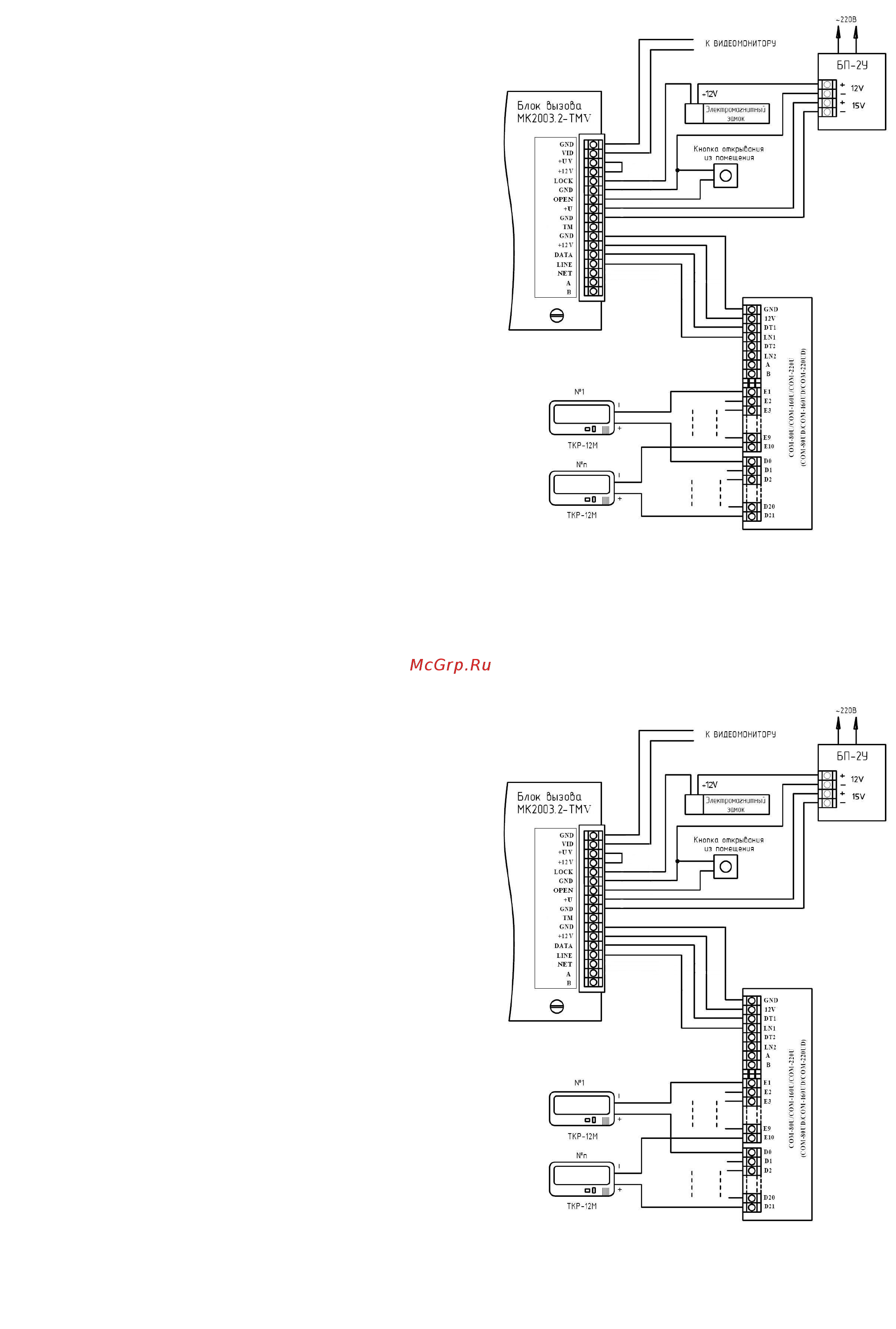

Рис. 2 Пример монтажа блока вызова МК2003.2-ТМV
11
DS1996(L) к считывающему устройству, начнётся передача данных. При возник-
новении ошибок прозвучит сигнал ошибочного действия. Признаком окончания
передачи информации является звуковой сигнал окончания записи и выход в ре-
жим выбора записи (на индикатор будет выведено сообщение «- DS»).
Для записи базы абонентских ключей в DS1996(L) необходимо нажать «3».
При этом кратковременно на индикатор будет выведено
сообщение о количестве
необходимых для записи ТМ-ключей DS1996(L) (цифра стоящая перед DS). Далее
появится мигающее сообщение «1DS», указывающее что будет осуществлена
запись первого ключа. Далее приложить ключ DS1996(L) к считывающему
устройству, начнётся передача данных. При возникновении ошибок прозвучит
сигнал ошибочного действия. Признаком окончания передачи информации яв-
ляется звуковой сигнал окончания записи и будет выведено
сообщение о записи
второго ключа «2DS», если информация записана полностью то произойдёт выход
в режим выбора записи (на индикатор будет выведено сообщение «- DS»).
Предупреждение: обязательно дождитесь корректного окончания запи-
си, иначе в дальнейшем при чтении некорректной информации в работе бло-
ка вызова могут быть сбои.
Раздел №22 Чтение электронного носителя информации DS1996(L)
Используется для
переноса информации из ТМ-ключ DS1996(L) в память
блока вызова.
Для чтения системных настроек из DS1996(L) необходимо нажать «1», до-
ждаться появления мигающего сообщения «DS -». Далее приложить ключ
DS1996(L) к считывающему устройству, начнётся передача данных. При возник-
новении ошибок прозвучит сигнал ошибочного действия. Признаком окончания
передачи информации является звуковой сигнал окончания записи и выход в
ре-
жим выбора чтения (на индикатор будет выведено сообщение «DS-»).
Для чтения базы абонентских ключей в DS1996(L) необходимо нажать «3».
Появится мигающее сообщение «DS1» указывающее, что будет осуществлено
чтение первого ключа. Далее приложить ключ DS1996(L) к считывающему
устройству, начнётся передача данных. При возникновении ошибок прозвучит
сигнал ошибочного действия. Признаком окончания передачи информации яв-
ляется звуковой
сигнал окончания записи и будет выведено сообщение о чтении
второго ключа «DS2», если информация считана полностью, то произойдёт выход
в режим выбора чтения (на индикатор будет выведено сообщение «DS-»).
Предупреждение: обязательно дождитесь корректного окончания чте-
ния, иначе в работе блока вызова могут быть сбои.
Раздел №23 Изменение системного кода
Используется для изменения
кода доступа в режим программирования. По-
сле входа в раздел необходимо набрать новый системный код. После набора 6-ой
цифры произойдёт автоматическое сохранение нового кода.
Раздел №24 Запись мастер-ключа
Используется для записи мастер-ключа, предназначенного для быстрого
входа в режим программирования. В качестве мастер-ключа может использовать-
22
Рис. 2 Пример монтажа блока вызова МК2003.2-ТМV
11
