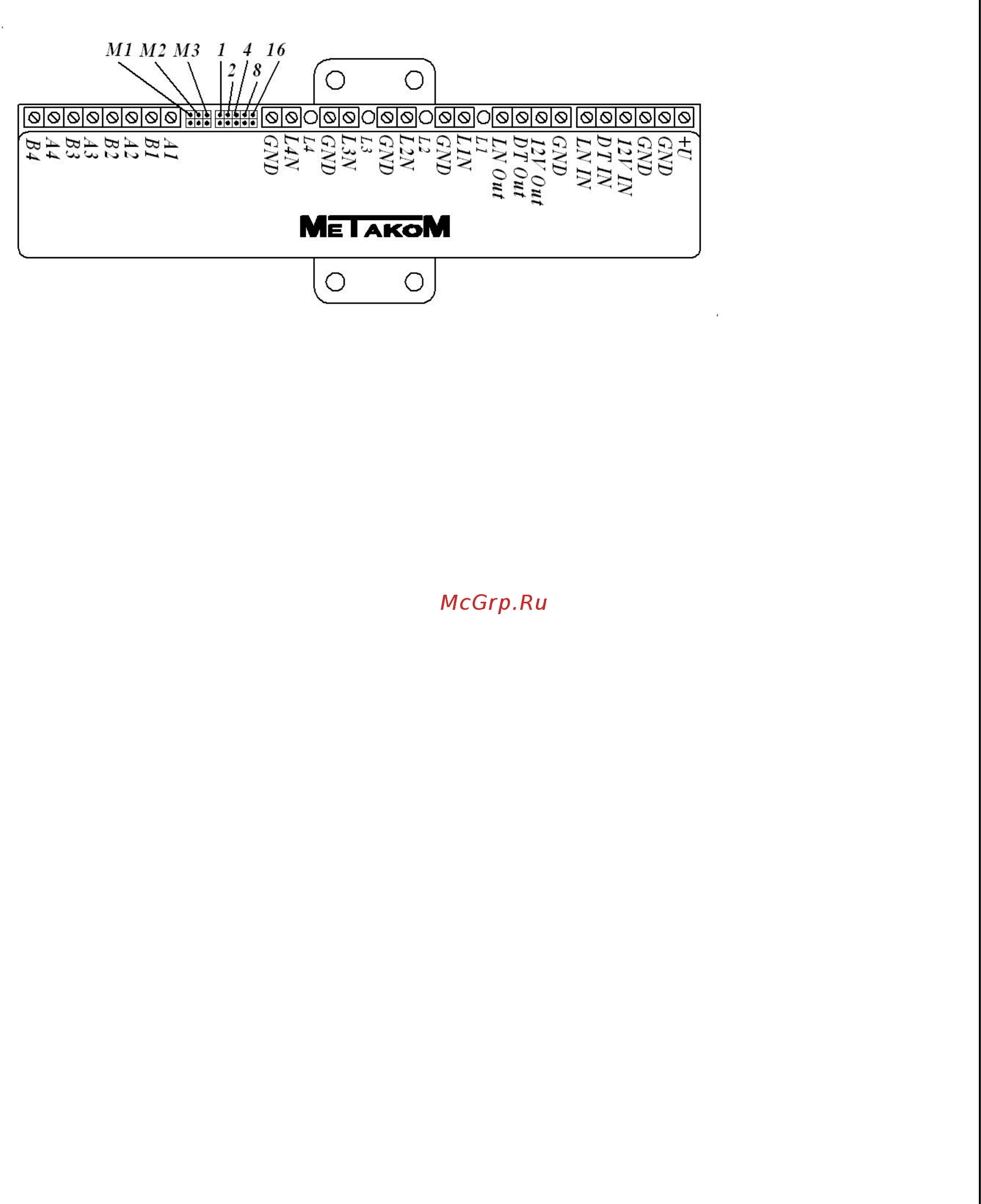

Рис 1. Обозначение выходов и перемычек сетевого коммутатора.
4. ПРОГРАММИРОВАНИЕ СЕТЕВОГО КОММУТАТОРА
Для осуществления работы сетевого коммутатора необходимо настроить
его сетевой номер в соответствии с монтажной схемой оборудования. Сетевой
номер задаётся с помощью пяти перемычек 1 2 4 8 16, расположенных около
клеммных колодок. Сетевой номер коммутатора рассчитывается по формуле:
A = J1*1+J2*2+J4*4+J8*8+J16*16, где JN=1 если соответствующая перемычка
замкнута и JN=0 если разомкнута. Минимальный номер 1, максимальный 31.
Для настройки режимов работы сетевого коммутатора имеются 3
перемычки
М1, М2, М3.
Перемычка М1 - вход в режим настройки параметров коммутатора.
Перемычка М2 - вход в режим сброса параметров на заводские
установки.
Перемычка М3 - вход в режим тестирования абонентской линии.
Вход в режимы настройки осуществляется замыканием соответствующей
перемычки при отключенном питании коммутатора. При включении питания
произойдёт вход в соответствующий режим. Выход из соответствующего
режима осуществляется снятием перемычки.
Режим настройки параметров коммутатора (М1).
Перед настройкой параметров необходимо установить сетевой номер
коммутатора. При подаче питания 4 светодиода включатся на
непродолжительное время и погаснут. Это означает что произведён вход в
режим настройки параметров.
Ввод параметров осуществляется с сетевого блока вызова МК2012-N или
другого поддерживающего работу с сетевыми коммутаторами. На
блоке вызова
необходимо войти в режим программирования сетевого коммутатора.
После входа в режим необходимо ввести сетевой номер сетевого
коммутатора который необходимо настроить («nC_ _ »). Далее необходимо
ввести номер настраиваемой функции. («FC_ _ »)
Корешок отрывного талона N1 на гарантийный ремонт коммутатора сетевого МЕТАКОМ COM-NET2(4)Линия отреза
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН N1
НА ГАРАНТИЙНЫЙ РЕМОНТ КОММУТАТОРА СЕТЕВОГО
МЕТАКОМ COM-NET2(4)
Заполняется предприятием – изготовителем
Серийный номер изделия ___________________________
Дата выпуска _____________________________________
( число, месяц, год )
Представитель ОТК
предприятия – изготовителя _________________________
(штамп ОТК)
Адрес для возврата талона
на предприятие – изготовитель:
Россия, 241024, г. Брянск,
ул. Делегатская, д. 68, ООО "Метаком"
Заполняется торговой или установочной организацией
Дата продажи _____________________________________
( число, месяц, год )
Продавец ________________________________________
( подпись или штамп )
Штамп торговой организации:
Дата ввода в эксплуатацию __________________________
( число, месяц, год )
Установщик_______________________________________
( подпись или штамп )
Штамп организации, проводившей установку:
