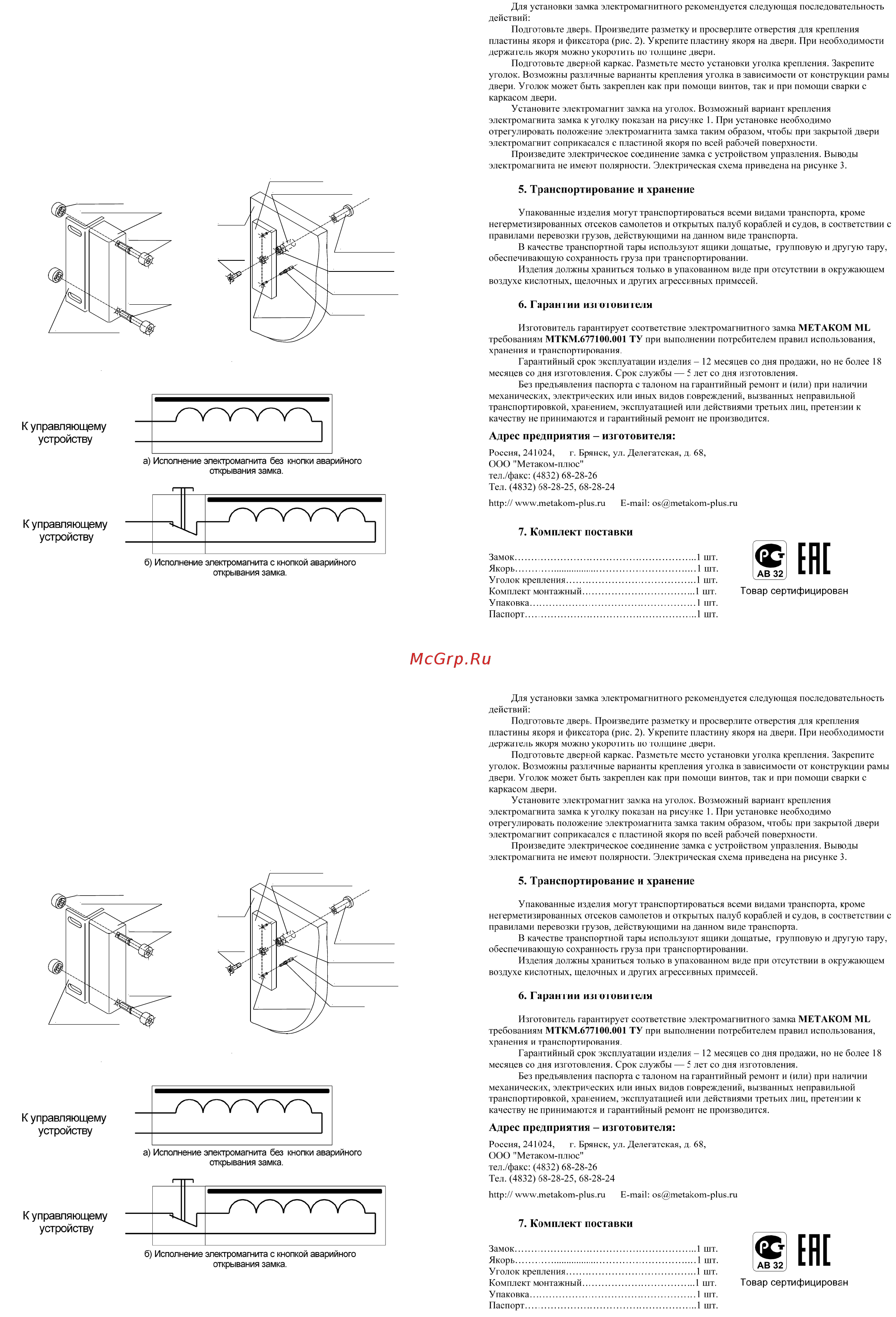

![Метаком ML-450-1 [2/2] Рис 3 схема электрическая принципиальная](/img/pdf.png)
Метаком ML-450-1 [2/2] Рис 3 схема электрическая принципиальная
![Метаком ML-450-1 [2/2] Рис 3 схема электрическая принципиальная](/views2/1317178/page2/bg2.png)
3. Указания мер безопасности
В замке отсутствует опасное для жизни напряжение. Во избежание выхода из строя
замка и подключенного к нему оборудования, рекомендуется производить монтажные и
ремонтные работы при отключенном напряжении питания.
4. Монтаж замка
Электромагнит замка устанавливается на каркасе двери при помощи уголка крепления и
крепежного комплекта. Пластина якоря устанавливается напротив электромагнита на двери.
Для обеспечения наиболее эффективного использования максимального усилия удержания
двери, рекомендуется устанавливать электромагнит замка на минимальном расстоянии от края
двери.
Рекомендуется устанавливать замок на дверь совместно с доводчиком.
Рис 3. Схема электрическая принципиальная
Замок электромагнитный
Уголок крепления
Гровер 2шт.
Винт М6 2шт.
Гайка М6 2шт.
Рис. 1. Вариант крепления электромагнитного
замка к раме двери.
Рис. 2. Монтаж пластины якоря.
ДВЕРЬ
Винт М8
Пластина якоря
Отверстие d=16...18 мм
Держатель якоря
Шайба резиновая
Фиксатор
2 отверстия М6
Отверстие d=7...8 мм
3. Указания мер безопасности
В замке отсутствует опасное для жизни напряжение. Во избежание выхода из строя
замка и подключенного к нему оборудования, рекомендуется производить монтажные и
ремонтные работы при отключенном напряжении питания.
4. Монтаж замка
Электромагнит замка устанавливается на каркасе двери при помощи уголка крепления и
крепежного комплекта. Пластина якоря устанавливается напротив электромагнита на двери.
Для обеспечения наиболее эффективного использования максимального усилия удержания
двери, рекомендуется устанавливать электромагнит замка на минимальном расстоянии от края
двери.
Рекомендуется устанавливать замок на дверь совместно с доводчиком.
Рис 3. Схема электрическая принципиальная
Замок электромагнитный
Уголок крепления
Гровер 2шт.
Винт М6 2шт.
Гайка М6 2шт.
Рис. 1. Вариант крепления электромагнитного
замка к раме двери.
Рис. 2. Монтаж пластины якоря.
ДВЕРЬ
Винт М8
Пластина якоря
Отверстие d=16...18 мм
Держатель якоря
Шайба резиновая
Фиксатор
2 отверстия М6
Отверстие d=7...8 мм
