1.НАЗНАЧЕНИЕ.
Двухабонентный блок вызова МЕТАКОМ МК2-С (далее – блок вы-
зова) предназначена для установки в подъездах жилых домов, у входных
дверей квартир, офисов и т. д.
В качестве оконечных устройств, устанавливаемых у абонентов, ре-
комендуются трубки квартирные переговорные типа ТКП-01, ТКП-05М,
ТКП-06М, ТКП-10М, ТКП-12М или другие, предназначенные для до
мо-
фонов с координатной системой адресации производства МЕТАКОМ, а так
же видеомониторы MKV-VM5 или другие, имеющие вход для координат-
ной системы адресации, производства МЕТАКОМ.
Блок вызова обеспечивает подачу сигнала вызова на оконечное
устройство у абонента, дуплексную связь посетителя с абонентом, дистан-
ционное открывание замка, видеонаблюдение пространства перед блоком
вызова (вариант со встроенной ви
деокамерой) и инфракрасную подсветку
для получения изображения при отсутствии освещения. Замок также может
быть открыт с помощью кнопки ВЫХОД, устанавливаемой у входной две-
ри внутри помещения.
К блоку вызова можно подключить второй домофон (общий на
подъезд) для работы на одну трубку или видеомонитор.
Имеется возможность выбора мелодии вызывного сигнала. Мело-
дию можно менять ин
дивидуально для каждого абонента. Для этого необ-
ходимо одновременно удерживать нажатыми две кнопки панели в течении
1 минуты до появления 3-х звуковых сигналов. Далее необходимо выбрать
абонента для которого будет произведена замена мелодии нажатием соот-
ветствующей кнопки. При этом прозвучит один или два (в зависимости от
нажатой кнопки) звуковых сигнала и изм
енится цвет подсветки номера со-
ответствующего абонента. Нажатием первой, второй или одновременно
двух кнопок производится выбор соответствующей мелодии. Для измене-
ния мелодии вызова другого абонента повторить последовательность дей-
ствий. Если после входа в режим замены мелодий не были внесены измене-
ния, панель выходит в дежурный режим через 20 сек.
Для работы блока вы
зова с электромагнитным замком необходимо
замкнуть перемычку которая находится около клеммных колодок.
Блок вызова имеет вандалозащищенную конструкцию и может
устанавливаться как на улице, так и внутри помещения.
Питание блока вызова и замка может осуществляться от источника
питания МЕТАКОМ БП-2С.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Максимальное сопротивление линии связи, Ом 30
Количество мелодий вызывных сигналов 3
Длительность разговора, сек.90
Напряжение питания постоянного тока, В 12...12,5 В
Потребляемый ток, А
(макс)
Без видеокамеры 0,08
С видеокамерой 0,18
Диапазон рабочих температур, град. С -30…+40
Относительная влажность воздуха при 35°С, % 95
Габаритные размеры, мм 125х90х25
Масса без крепежа, кг
не более
Блок вызова 0,3
Рамка 0,15
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН N1
НА ГАРАНТИЙНЫЙ РЕМОНТ БЛОКА ВЫЗОВА
МЕТАКОМ MK2-С
Заполняется предприятием – изготовителем
Серийный номер изделия _______________________
Дата выпуска _________________________________
( число, месяц, год )
Представитель ОТК
предприятия – изготовителя _____________________
(штамп ОТК)
Адрес для возврата талона
на предприятие – изготовитель:
Россия, 241024, г. Брянск,
у
л. Делегатская, д. 68, ООО "Метаком"
Заполняется торговой организацией
Дата продажи _________________________________
( число, месяц, год )
Продавец _____________________________________
( подпись )
Штамп торговой организации:

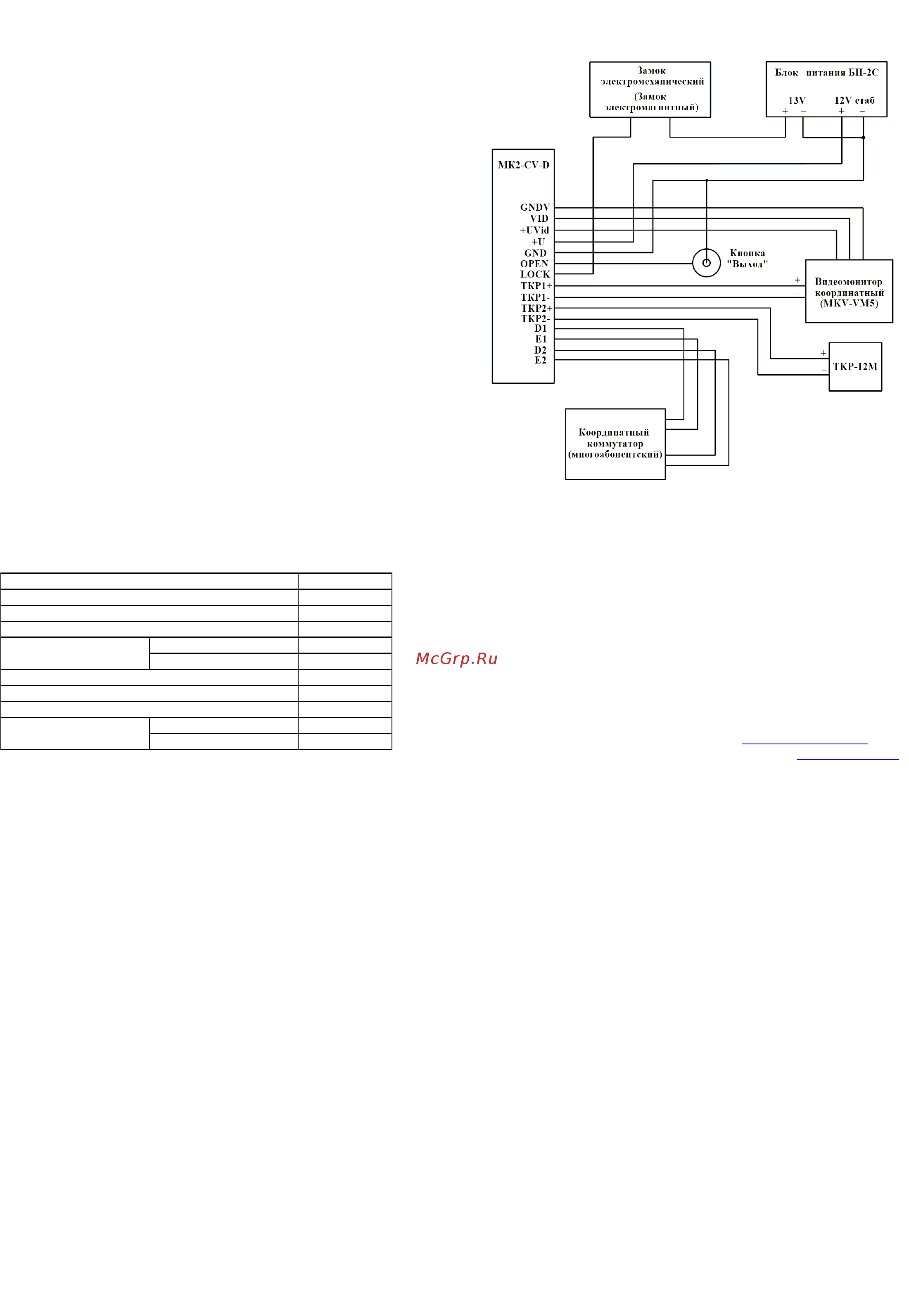

3. СХЕМА ПОДКЛЮЧЕНИЯ.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ.
Изготовитель гарантирует соответствие блока вызова МЕТАКОМ МК2-
С требованиям МТКМ.420570.002 ТУ при выполнении потребителем правил
использования, хранения и транспортирования.
Гарантийный срок эксплуатации блока вызова – 12 месяцев со дня
продажи, но не более 18 месяцев со дня изготовления.
Срок службы — 5 лет со дня изготовления.
Без предъявления отрывного талона на гарантийный ремонт и (или)
при нарушении сохранности пломб, наличии механических, электрических
и иных видов повреждений, вызванных неправильной транспортировкой,
хранением или эксплуатацией, претензии к качеству не принимаются, и га-
рантийный ремонт не производится.
Адрес предприятия – изготовителя:
Россия, 2
41024, г. Брянск, ул. Делегатская, д. 68,
ООО «Метаком».
Тел./факс: (4832) 68-28-26
h
ttp://www.metakom.ru
Тел. (4832) 68-28-24, 68-28-25
E-mail: os@metakom.ru
Действителен по заполнении
ОТРЫВНОЙ ТАЛОН N1
НА ГАРАНТИЙНЫЙ РЕМОНТ БЛОКА ВЫЗОВА
МЕТАКОМ MK2-С
Заполняется предприятием – изготовителем
Серийный номер изделия _______________________
Дата выпуска _________________________________
( число, месяц, год )
Представитель ОТК
предприятия – изготовителя _____________________
(штамп ОТК)
Адрес для возврата талона
на предприятие – изготовитель:
Россия, 241024, г. Брянск,
ул. Делегатская, д.
68, ООО "Метаком"
Заполняется торговой организацией
Дата продажи _________________________________
( число, месяц, год )
Продавец _____________________________________
( подпись )
