• Напряжение питания (185…245)В переменного тока, частотой (48…52)Гц.
• Максимальный ток потребления в дежурном режиме - не более 30 мА.
• Максимальный ток потребления в режиме связи не более 80 мА.
• Напряжение питания внешних устройств - 12±0,5В
• Максимальный ток потребления внешними устройствами при питании от ВМ - не
более 200 мА.
• Диапазон рабочих температур -20…+50°C
• Относительная влажность
воздуха (при 25°C) 98%
• Габаритные размеры прибора, не более
(высота x ширина x толщина) 220x195x56 мм.
• Масса прибора без упаковки, не более …. кг.
5. Интерфейс пользователя.

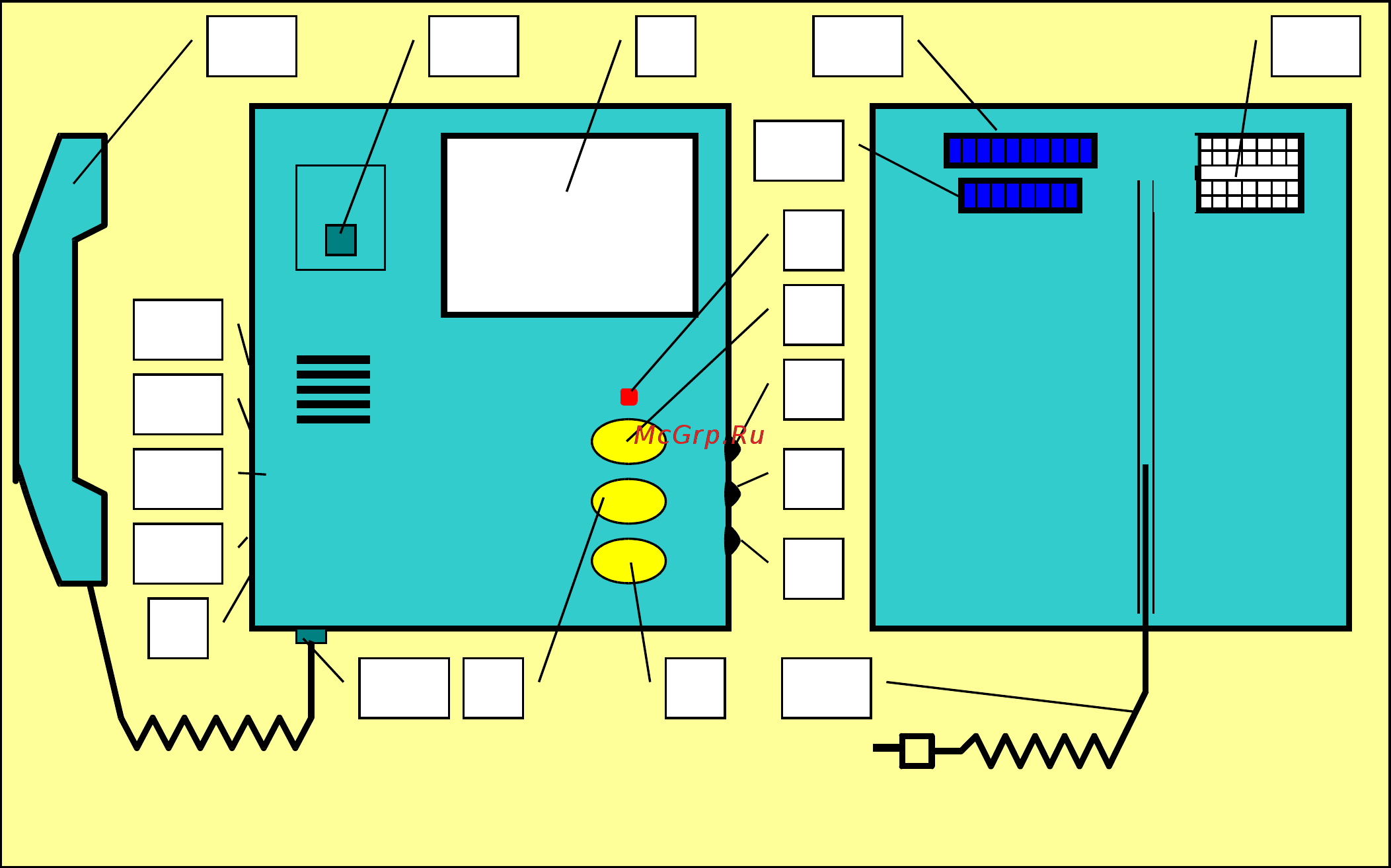

Внешний вид ВМ с обозначением органов управления и индикации приведен на рис.1.
1. Экран видеомонитора.
2. Светодиод.
3. Кнопка «VIDEO».
4. Кнопка «MUTE».
4
4
VIDEO
MUTE
OPEN
1
2
6
7
8
10
00
11
12
8
13
8
9
4
5
3
19
18
15 17 16
20
X1
X2
1
1
Рис.1
