МАШИНА ПОСУДОМОЕЧНАЯ

Модели: FI – 80, FI – 100, FI - 120

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

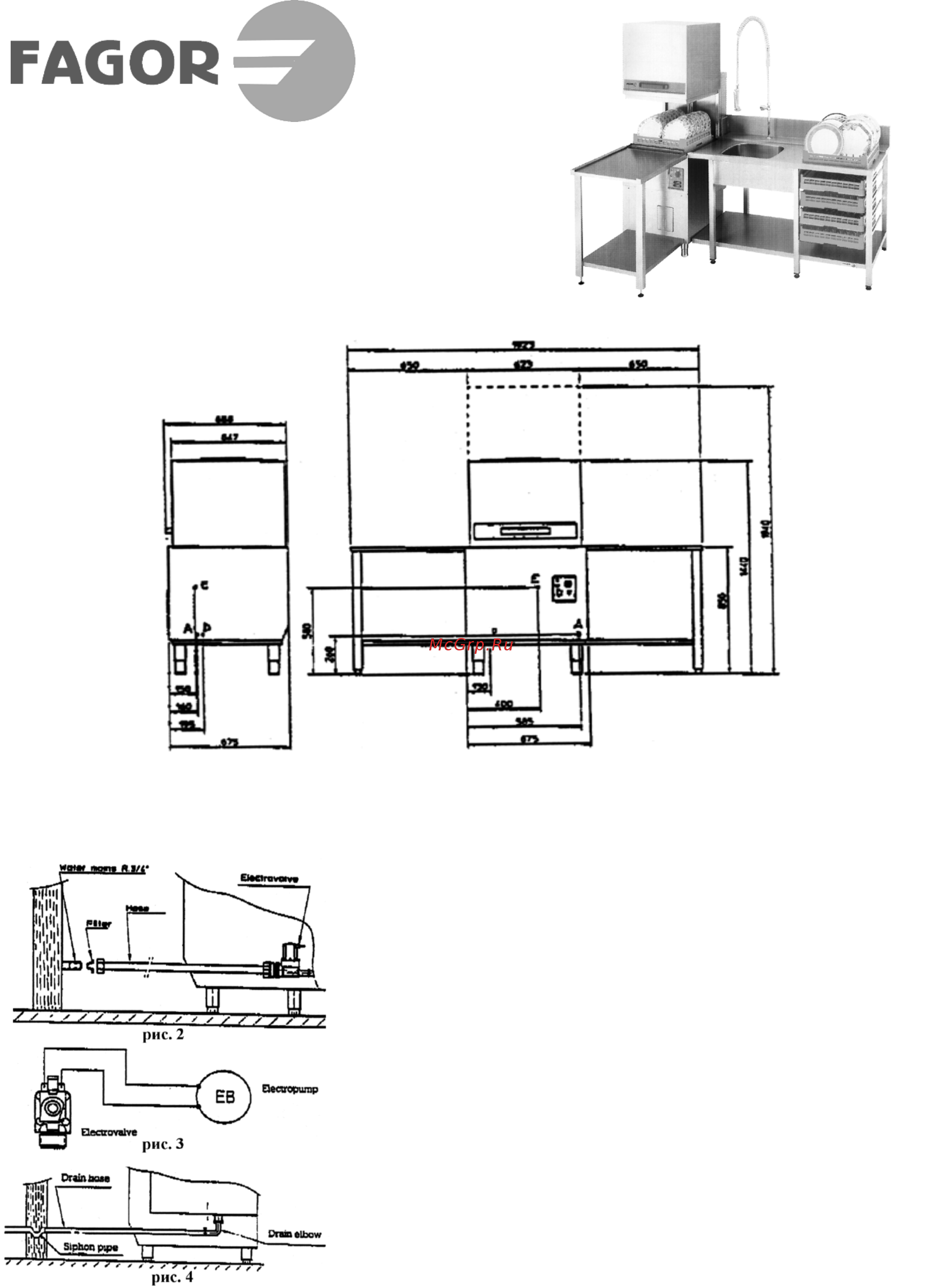

Рис. 1 (

А - вход воды, D - cлив, Е – электроподключение)

Установка

Установите машину на ровную поверхность. Отрегулируйте высоту с

помощью вращающихся ножек.

Подключение к водопроводу

Подсоедините аппарат к водопроводу (холодная вода) как указано на

рис. 2. Для оптимальной работы машины давление воды должно быть 2 -

4 кг/см2. Установите манометр между водопроводным вентилем и

входным водопроводным шлангом. Если давление меньше 2 кг\см (28

псиг

), необходимо установить помпу (усилитель давления), напрямую

соединенную через соленоидный впускной вентиль трубы для

споласкивания (рис. 3). Помпа (усилитель давления) должна быть

установлена как можно ближе к входу в машину. Если давление больше

чем 4 кг\см (56 псиг), необходимо установить регулятор давления на

входе в машину. Если жесткость воды превышает 5°F, установите

водоумягчитель.

Дренаж

(слив в канализацию)

Присоедините конец шланга дренажа (слива) к действующей линии

канализации через сифон (рис. 4).
