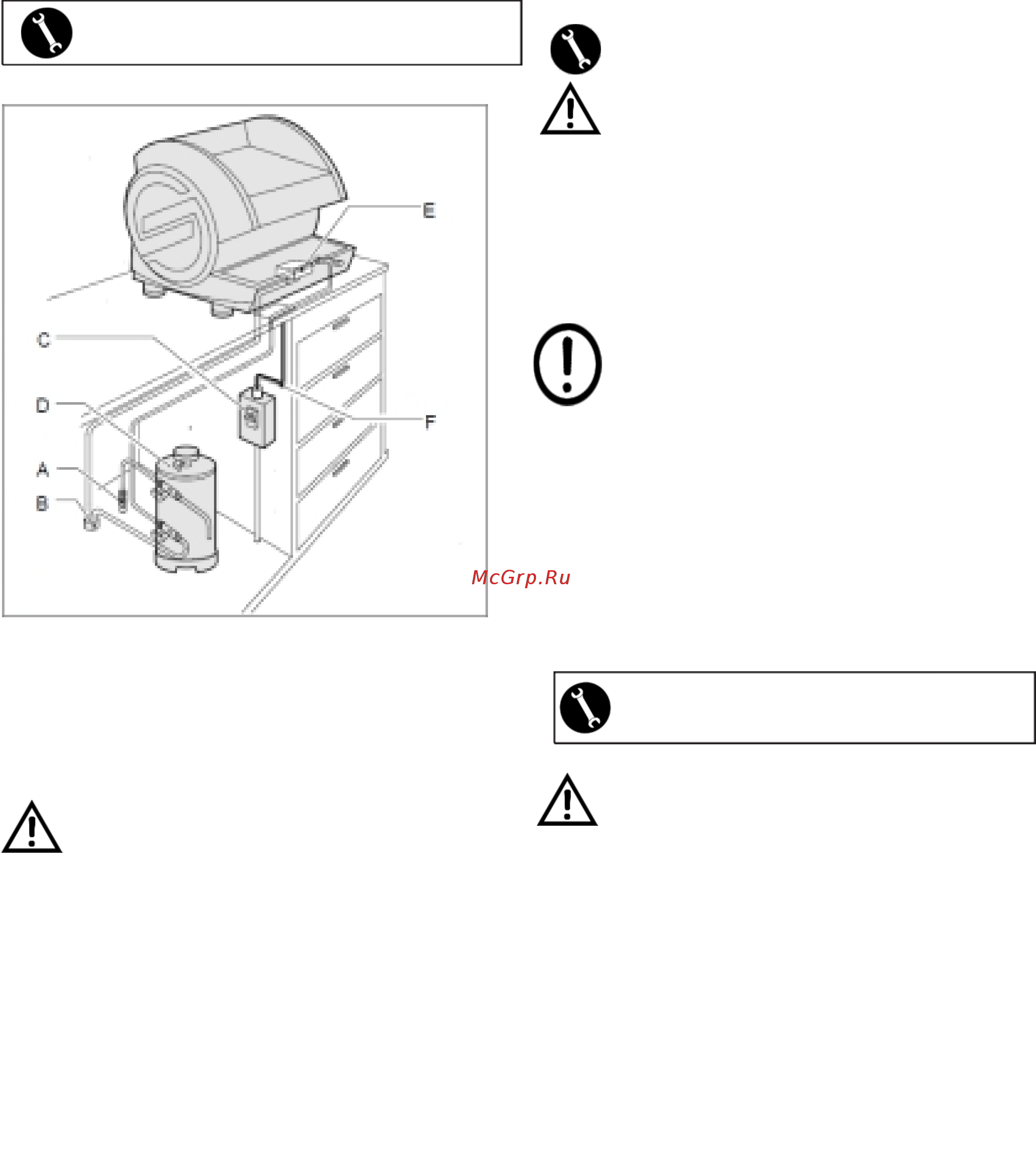

5 - УСТАНОВКА
A
ПИТАЮЩАЯ СЕТЬ
B
НАГНЕТАТЕЛЬНЫЙ КАНАЛ
C
ЗАЩИТНЫЙ ВЫКЛЮЧАТЕЛЬ
D
ОЧИСТИТЕЛЬ
E
ПОДДОН ДЛЯ КАПЕЛЬ
F
КАБЕЛЬ ПИТАНИЯ
Осторожно! Не устанавливайте
оборудование в месте, куда может
попасть вода.
Перед началом установки убедитесь в том, что:
1
машина не имеет внешних повреждений,
следов ударов или деформации.
2
на упаковке отсутствуют следы атмосферного
воздействия.
3
отсутствуют признаки вмешательства.
Установка должна начаться только после полной
проверки машины после транспортировки.
Проводите установку, следуя инструкциям,
описанным ниже в указанной последовательности.
Примечание: Высота опоры должна
составлять, по крайней мере, 110 см (машина
должна находиться на высоте, по меньшей мере,
1,5 м от уровня пола).
5.1 Подключение воды
Важно: Машина должна снабжаться водой с
жёсткостью более 8 °F.
Для снабжения машины надлежащим типом воды
рекомендуется установить водоумягчитель.
Убедитесь в том, что водопровод предназначен для
подачи питьевой воды.
- Подключите очиститель (D) питающей сети (A).
Примечание: до подключения очистителя
рекомендуется провести предварительную
промывку машины, а затем перейти к
подключению очистителя к машине.
- Подключите поддон (E) к сливной трубе (B).
- При превышении давления в водопроводе более
чем на 0,5 МПа необходима установка редуктора
давления (устройства, благодаря которому
повышение давления в сети не влияет на выходное
давление).
При перемещении машины на новое место
необходимо заменить фитинги.
5.2 Электрическое соединение
Важно! Прежде чем перейти к электрическим
соединениям, убедитесь в том, что
номинальное напряжение в сети
соответствует указанному на табличке CE и на
табличке кабеля питания.
Машина должна быть расположена таким образом,
чтобы к вилке всегда был обеспечен доступ.
Убедитесь в том, что электросеть подходит для
питания машины (смотрите главу 4 – Таблица
технических характеристик).
Подключите машину к заземлённой розетке,
соответствующей правилам действующего
законодательства. Убедитесь в том, что кабель
питания соответствует правилам действующего
законодательства.
Пользователь должен предпринять меры защиты
линии питания при помощи защитного выключателя
(предохранителя), соответствующего правилам
действующего законодательства.
Подключите кабель питания (F) к электросети при
помощи вилки, или, в случае стационарной установки,
с помощью многополюсного выключателя (C) с
контактным расстоянием, по крайней мере, 3 мм.
Информацию по изменению напряжения смотрите на
диаграмме, расположенной на распределительном
ящике.
Желто-зеленый кабель ДОЛЖЕН быть подключён к
системе заземления.
Рисунок № 2
