8.4 Установка на полке

Следующая операция требует выполнения каменных и/или столярных работ и поэтому

должна осуществляться квалифицированным специалистом.

Возможно устанавливать плиту на различные жаростойкие (90°С) материалы, такие как

кладка, металл, деревянные доски и дерево, обшитое ламинарными пластинами.

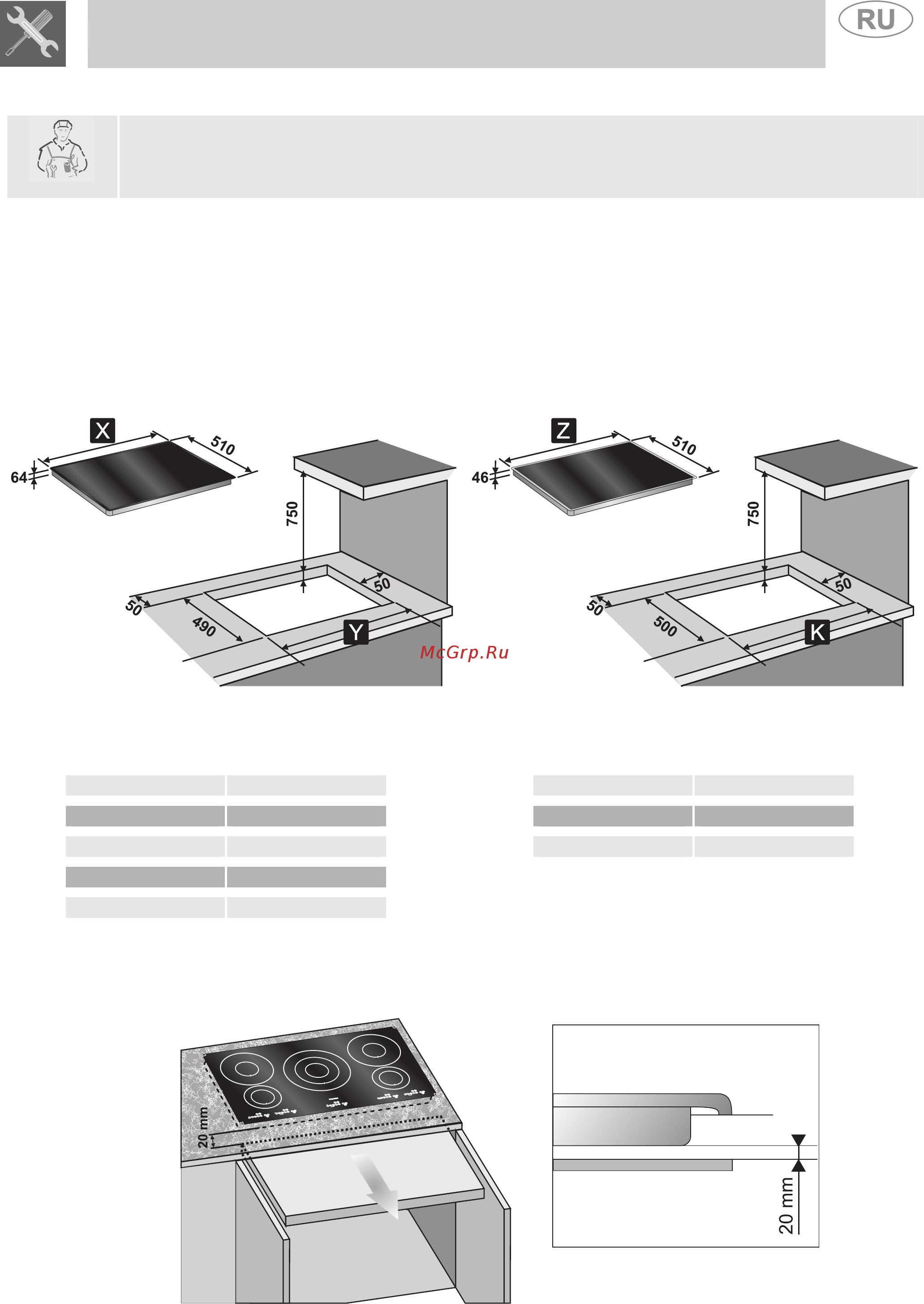

Следует просверлить отверстие указанного на рис. размера на поверхности полки.

Минимальное расстояние от заднего края должно составлять 50 мм.

Данный прибор возможно устанавливать рядом со стенками, превышающими по высоте

рабочий стол. Необходимо лишь сохранять расстояние в 110 мм, указанное на рис., для

избегания повреждений в результате перегрева.

Необходимо удостовериться, что расстояние от плиты печи до любой полки, расположенной

над ней, не меньше 750 мм.

Размеры, указанные на рисунке,

одинаковы для всех моделей без рамки.

Размеры, указанные на рисунке,

одинаковы для всех моделей с рамкой.

Ниже приведена таблица соотношения между

размером Y на рабочей поверхности и

размером X на варочной панели.

Ниже приведена таблица соотношения между

размером K на рабочей поверхности и

размером Z на варочной панели.

РАЗМЕР X РАЗМЕР Y РАЗМЕР Z РАЗМЕР K

300 270 600 560

600 565 900 879

700 565

900 878

В случае установки в нейтральном помещении с окнами необходимо расположить распределительную

панель под поверхностью готовки. Следует соблюдать минимальное расстояние в 20 мм от дна прибора

до поверхности панели, которая должны быть легко съемной для предоставления необходимого доступа

при техническом обслуживании.
