Установка плиты BHCI3*

УСТАНОВКА

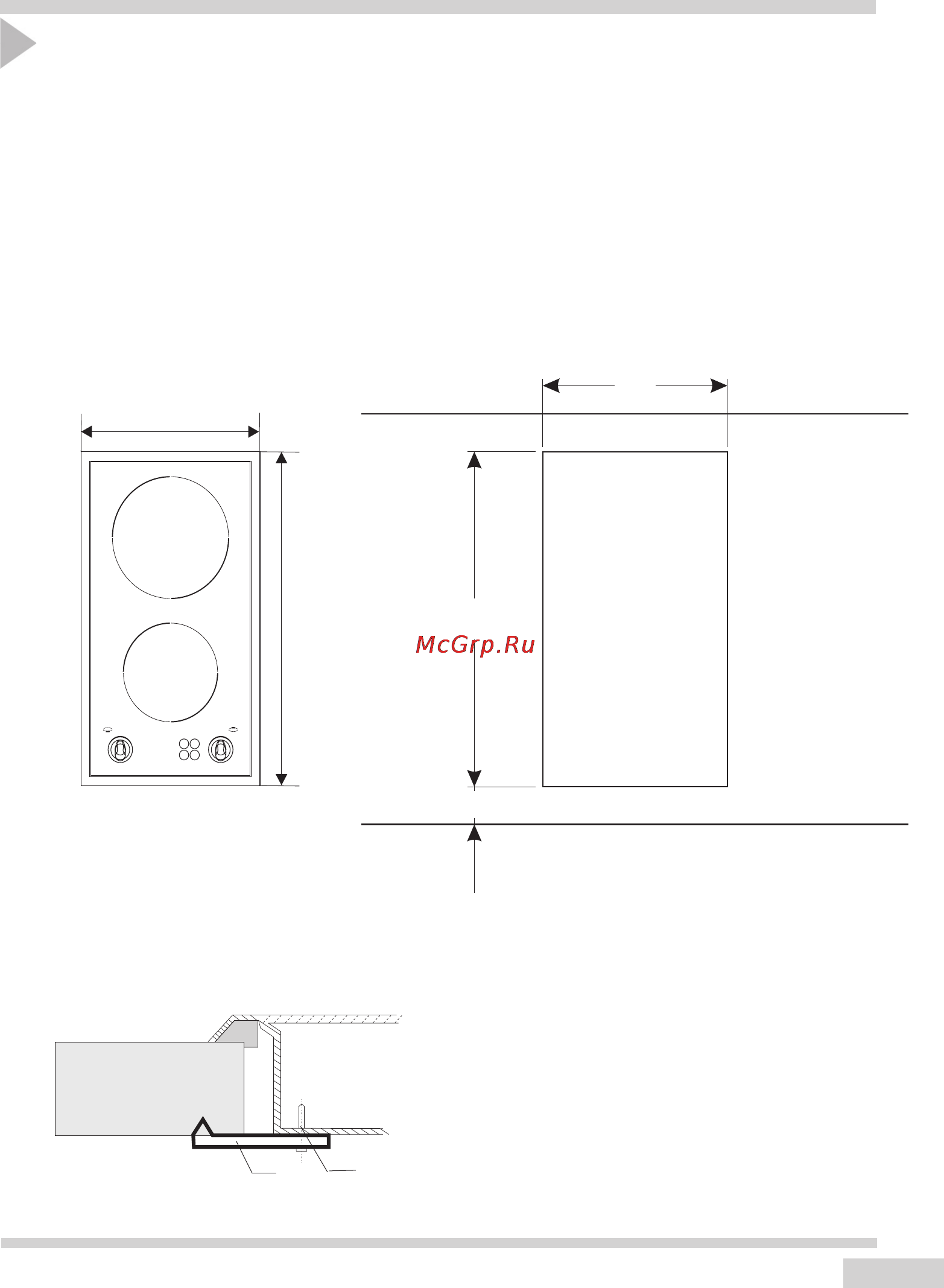

- подготовить место (отверстие) в настольной плите мебели по габаритам приведен-

ным на монтажном чертеже,

- минимальное свободное пространство под плитой, должно составлять 80 мм.

- слегка привернуть лапки снизу плиты при помощи отвертки,

- подключить плиту при помощи провода питания длиной ок. 1,5 м с вилкой обору-

дованной зщитным стыком

- сечение кабеля подобрать в зависимости от мощности плиты (эту операцию должен

произвести квалифицированный монтажник),

- вставить плиту в отверстие, установить фиксирующие лапки перпендикулярно

кромке плиты и ввернуть винты до упора,

290

510

270

490

min

1 - крепежная лапка

2 - шуруп

3 - доска стола

4 -

рабочая плита
