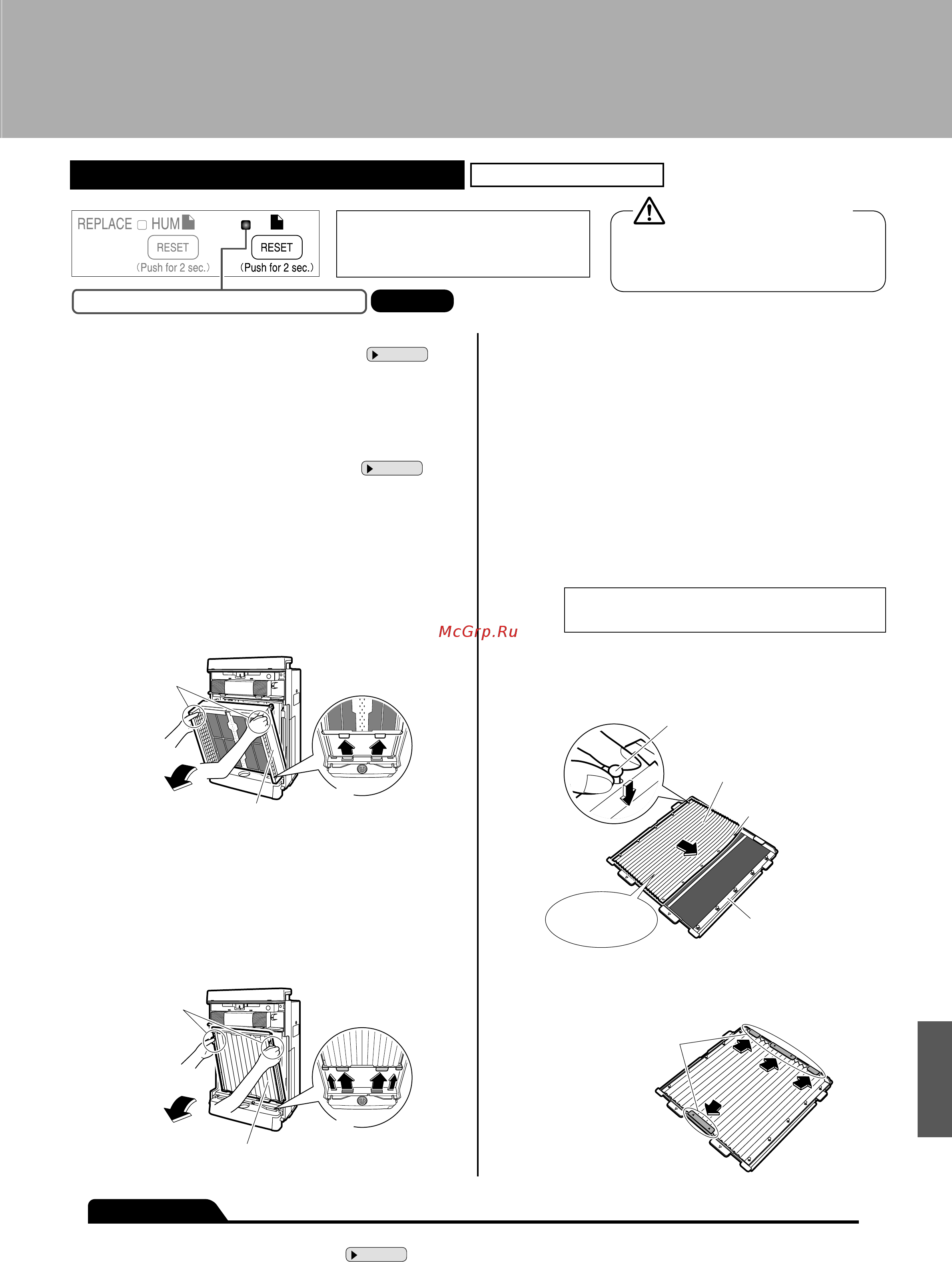

Daikin MCK75JVM-K [31/47] Замена гофрированного фильтра
![Daikin MCK75JVM-K [31/47] Замена гофрированного фильтра](/views2/1317829/page31/bg1f.png)
Замените
В случае включения или мигания индикатора фильтра очистки воздуха
30
Pycckий
1
Снимите переднюю панель.
Стр. 29.
2
Извлеките емкость с водой.
Стр. 29.
3
Снимите БЛОК 1.
Удерживая БЛОК 1 за ручку, потяните его вверх и •
наружу из блока.
БЛОК 1
Ручка
(1)
Потяните
(2)
Вверх
4
Извлеките блок дезодорирующего
катализатора.
Удерживая блок дезодорирующего катализатора за •
ручку, потяните его вверх и наружу из блока.
Блок дезодорирующего
катализатора
(1)
Потяните
(2)
Вверх
Ручка
5
Замените гофрированный фильтр
новым фильтром.
Извлеките использованный (1)
гофрированный фильтр.
Отсоедините гофрированный фильтр из выступов •
(5 точек на каждый) с левой и правой сторон блока
дезодорирующего катализатора (с передней
стороны).
Возьмите новый гофрированный фильтр из (2)
места для хранения фильтров, извлеките
его из пакета и прикрепите к блоку
дезодорирующего катализатора.
Прикрепите гофрированный фильтр таким образом,
чтобы белая сторона была направлена вперед.
Вставьте выступы (5 точек) с левой и правой •
стороны блока дезодорирующего катализатора в
отверстия (5 точек) с левой и правой стороны
гофрированного фильтра.
Блок дезодорирующего
катализатора
Отверстия
(по 5 слева и справа)
Гофрированный фильтр
Выступ
(по 5 слева и справа)
Поверните
белую сторону
вперед
Вставьте гофрированный фильтр под петли •
(4 точки) в верхней и нижней частях блока
дезодорирующего катализатора.
Верхние и нижние
петли (4 точки)
ПРИМЕЧАНИЕ
Если блок дезодорирующего катализатора загрязнен, соберите пыль пылесосом. Если пластина грязная, вытрите грязь куском ●
ткани или салфеткой, смоченной в воде.
Стр. 28.
В случае трудноудаляемого загрязнения вытрите его с помощью ткани, смоченной в нейтральном жидком моющем средстве. (Не
споласкивайте водой.)
ПРЕДУПРЕЖДЕНИЕ
Перед проведением технического •
обслуживания остановите блок и
извлеките вилку шнура питания.
Гофрированный фильтр не нуждается в
замене до тех пор, пока индикатор фильтра
очистки воздуха не начнет гореть или мигать.
Замена гофрированного фильтра
Не споласкивайте в воде
