- 6 -
Расстойка продукта в шкафу.
Перед проведением расстойки духовку необходимо прогреть до нужной температуры для кон-
кретного продукта. Для этого ручку терморегулятора установить на необходимую температуру. По
достижении установленной температуры терморегулятор отключает ТЭН-ы, о чем свидетельствует
первое отключение сигнальной лампы. При расстойке необходимо уточнить требуемую температу-
ру и при последующем включении можно терморегулятор установить на более высокую или низкую
температуру, если качество первой было неудовлетворительным. Вода в ванне необходима для
создания необходимой влажности.
Для выключения шкафа поверните ручку терморегулятора в положение «0» - крайнее положе-
ние при вращении ручки против часовой стрелки.
По окончании работы электропитание отключить.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Техническое обслуживание и ремонт должен производить электромеханик III - V разрядов,
имеющий квалификационную группу по технике безопасности не ниже третьей.
Техническое обслуживание и ремонт шкафов осуществляется по следующей структуре ре-
монтного цикла:
« ТО » - « ТР »,
где: ТО - техническое обслуживание, проводится 1 раз в месяц;
ТР - технический ремонт; проводится 1 раз в 6 месяцев.
При техническом обслуживании провести следующие работы:
- проверить внешним осмотром шкаф на соответствие правилам техники безопасности;
- проверить исправность защитного заземления от автоматического выключателя до зазем-
ляющего устройства шкафа;
- проверить исправность электропроводки от автоматического выключателя электрощита до
клеммной коробки;
- проверить исправность кожухов, ручек, ограждений;
- при необходимости устранить неисправность соединительной, а также светосигнальной ар-
матуры;
- при необходимости провести дополнительный инструктаж работников по технике безопасно-
сти при эксплуатации шкафа.
Перед проверкой контактных соединений, крепления переключателей и сигнальной арматуры,
отключить шкаф от сети снятием плавких предохранителей или выключением автоматического
выключателя цехового щита и повесить на рукоятки коммутирующей аппаратуры плакат «Не вклю-
чать - работают люди», отсоединить, при необходимости, провода электропитания шкафа и изоли-
ровать их.
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 4
Наименование неисправно-
сти
Вероятная причина
Методы устранения
При включении электропита-
ния не горит индикатор
«Сеть»
Отсутствует напряжение в сети.
Неисправен индикатор
Обрыв в проводах
Проверить напряжение в сети.
Заменить индикатор
Устранить обрыв
При включении терморегуля-
тора не горит индикатор «Ра-
бота»
Не исправны:
- терморегулятор;
- индикатор.
Обрыв в проводах
Уточнить неисправный элемент
и заменить
Устранить обрыв
Температура в рабочей ка-
мере не достигает установ-
ленного значения (постоянно
горит индикатор «Работа»)
Неисправны:
- один или оба ТЭН-на;
- терморегулятор.
Обрыв в проводах
Заменить неисправный эле-
мент
Устранить обрыв
- 11 –

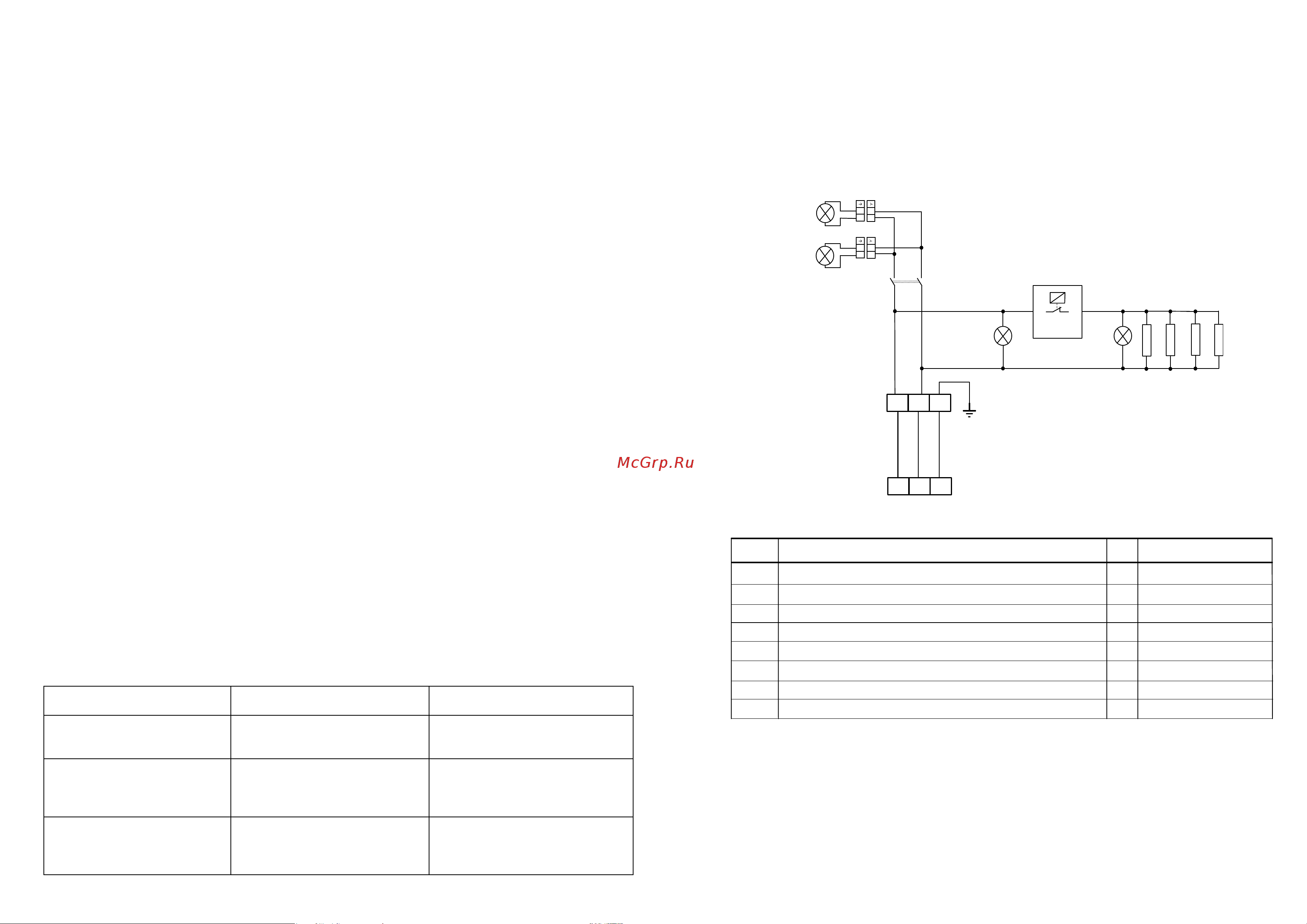

Рис. 3
Схема электрическая принципиальная ШРТ 6C
(ШРТ6-ЭШ(с крышей на подставке))
SА1
Поз.
Обозн.
Наименование
Кол.
Примечание
2
1
ТЭН 170-В13/0,4 S230
1
2
2
Светосигнальная арматура
SK1
Х5, Х6
HL1,HL2
Выключатель влагостойкий S489(4)
Терморегулятор EGO 55.13014.260
2
Лампа «Feron»
ЕК1-ЕК4
Допускается замена элементов не ухудшающих технические характеристики изделия.
ЕL1, ЕL2
Х1, Х3
Х2, Х4
2
A PE
X5
N
SK1
21
ЕК1
ЕL1
ЕL2
1
2
1
2
SА1
1
2
1
2
1N/РЕ
~230В 50Гц
P=0,4 кВт
ЕК2 ЕК3 ЕК4
Блок КБ63(3) ТУ3424-003-03965778-97
4
Х1 Х2
Х3 Х4
HL1
«Сеть»
HL2
«Работа»
Колодка гнездовая (45 7373 9038)
Колодка штырьевая (45 7373 9076)
T85°C
2 контакта
2 контакта
Iн=15 А, U=230 В
U=230 В
Iн=63 А
Р=50 Вт, U=230В
A PE
X6
N
