Abat ЭФК-40/1Н [15/17] Схема электрическая принципиальная
![Abat ЭФК-40/1Н [15/17] Схема электрическая принципиальная](/views2/1318054/page15/bgf.png)
ЭФК с.
15

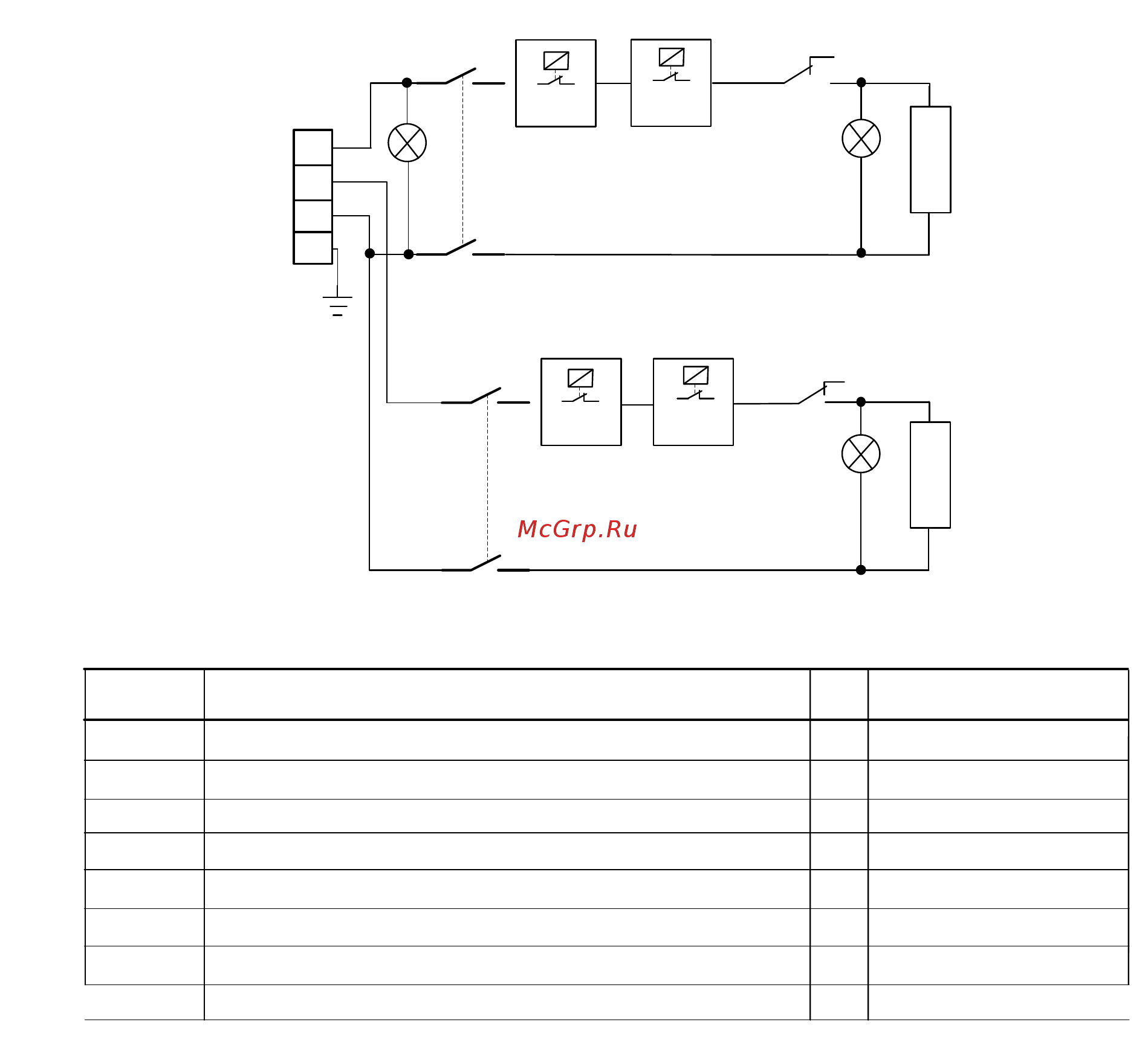

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
ЭФК-40/2
ЕК1, EК2
Поз.
Обозн.
Наименование
Кол.
Примечание
2
3
2
ТЭН265-14-7.4/2.5 И220 ГОСТ19108-81
2
2
1
Светосигнальная арматура
Х1
HL1...HL3
Выключатель конечный МП2102
Терморегулятор GTLU R0210
Термовыключатель WIF 220-C3
Блок КБ63(4) ТУ3424-003-03965778-97
A
B
PE
N
X1
SK1
1
С
1
С
SK3
SK2
1
С
1
С
SK4
ЕК1
ЕК2
HL1
«Сеть»
HL3
SQ1
SQ2
HL2
Допускается замена элементов, не ухудшающие технические характеристики изделия
2/N/PE
~400/230 B 50Гц
SQ1, SQ2
SK1, SK2
SK3, SK4
1GOL6W 382/001
SВ1
SВ2
30-190 °C
220 °C
Влагостойкий
2SB1, SB2
Выключатель S489(4)
Рис.4
