HORNOS ELÉCTRICOS VENTILADOS
ES

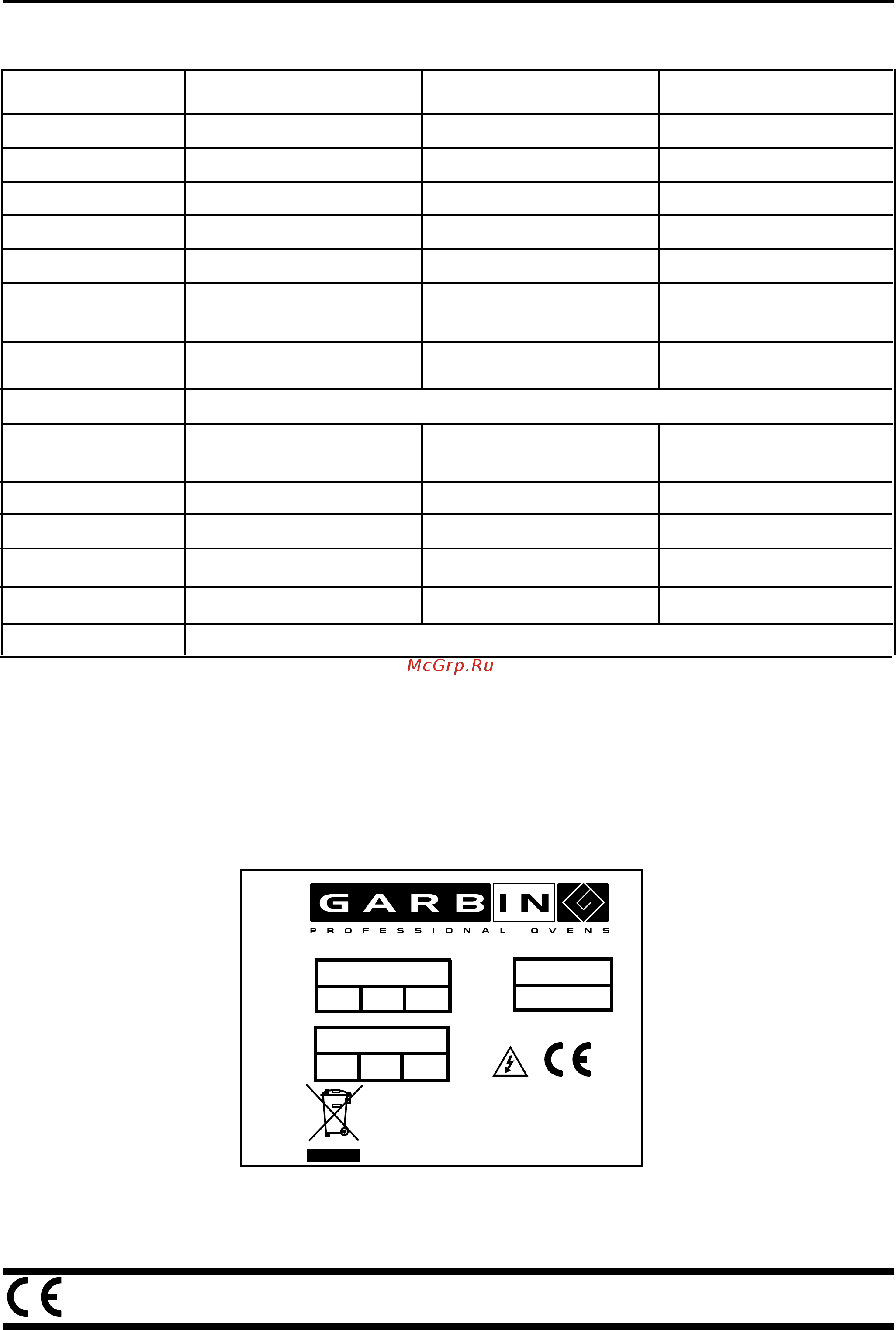

1.4.1 - Características tècnicas y placa de datos
PLACA TÉCNICA
fig. 1
Cod.
Id. n°
Mod.
Id. n°
KW
10/04/26
IT09120000006460
MADE IN ITALY
68
Modelo 46P VAP 64P VAP 104P VAP
Potencia eléctrica 7000 W 9400 W 14200 W
Alimentación 400V~ (3N); 50/60 Hz 400V~ (3N); 50/60 Hz 400V~ (3N); 50/60 Hz
Conexión eléctrica tipo “X” tipo “X” tipo “X”
Peso 60 kg 70 kg 110 kg
Dimensiones (en mm) 965 x 830 x 610 965 x 830 x 770 965 x 830 x 1070
Capacidad N. 4 bandejas N. 6 bandejas N. 10 bandejas
600 mm x 400 mm 600 mm x 400 mm 600 mm x 400 mm
Distancia entre los 80 mm 80 mm 80 mm
anaqueles
Carga máx. 6 Kg. por nivel (alimento+contenedor)
Tipo de cable eléctrico H07RN-F H07RN-F H07RN-F
3x4 mm
2
/5X2.5 mm
2
5X2.5 mm
2
5X4 mm
2
Entrada agua 3/4” G 3/4” G 3/4” G
Dureza del agua Max 3° F Max 3° F Max 3° F
Presión del agua 150-300kPa 150-300kPa 150-300kPa
Grado de protección IP IPX0 IPX0 IPX0
Modo de instalación Sobre un mostrador o caballete
