OZTI 4E [10/20] Схема сетевого подключения

2.5 – Схема сетевого подключения

2.5.1 – Электрические грили Döner с двигателем в верхней части

Регулятор Мощности и

Кнопка регулятора мощности

Подключение к сети ( 400 В)

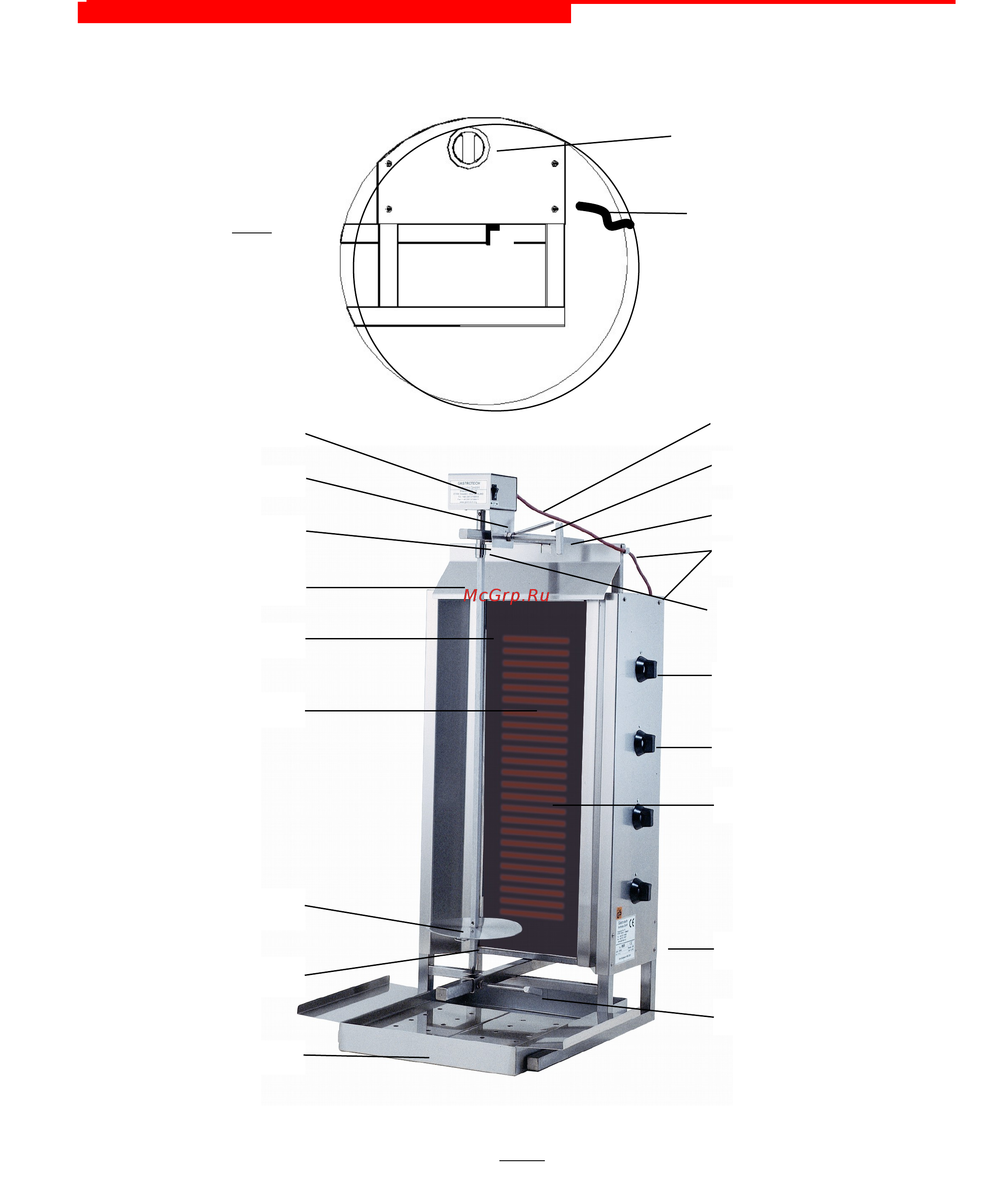

Рис. 1 - a

2 – ИНСТРУКЦИЯ ПО УСТАНОВКЕ

2 – Силовой кабель для двигателя

16 – Стрелка указателя

3 – Верхние салазки

4 – Направляющие кабеля

1 - Двигатель

17 – Опора для двигателя

18 – Направляющее устройство для

вертела

5 – Крышка термозащиты

6 - Вертел

10 – Керановое стекло

7 – Регулятор Мощности

8 – Кнопка регулятора мощности

14 – Поддон для жира

12 - Фиксатор

11 - Диск

9 – Сопротивление ДВП

13 – Подключение к сети

15 – Нижние салазки

Рис. 1 - b

19 - Фиксирующая муфта

направляющего устройства для

вертела
