OZTI 4GD [10/20] Инструкция по установке

2.5 – Схема газовых соединений

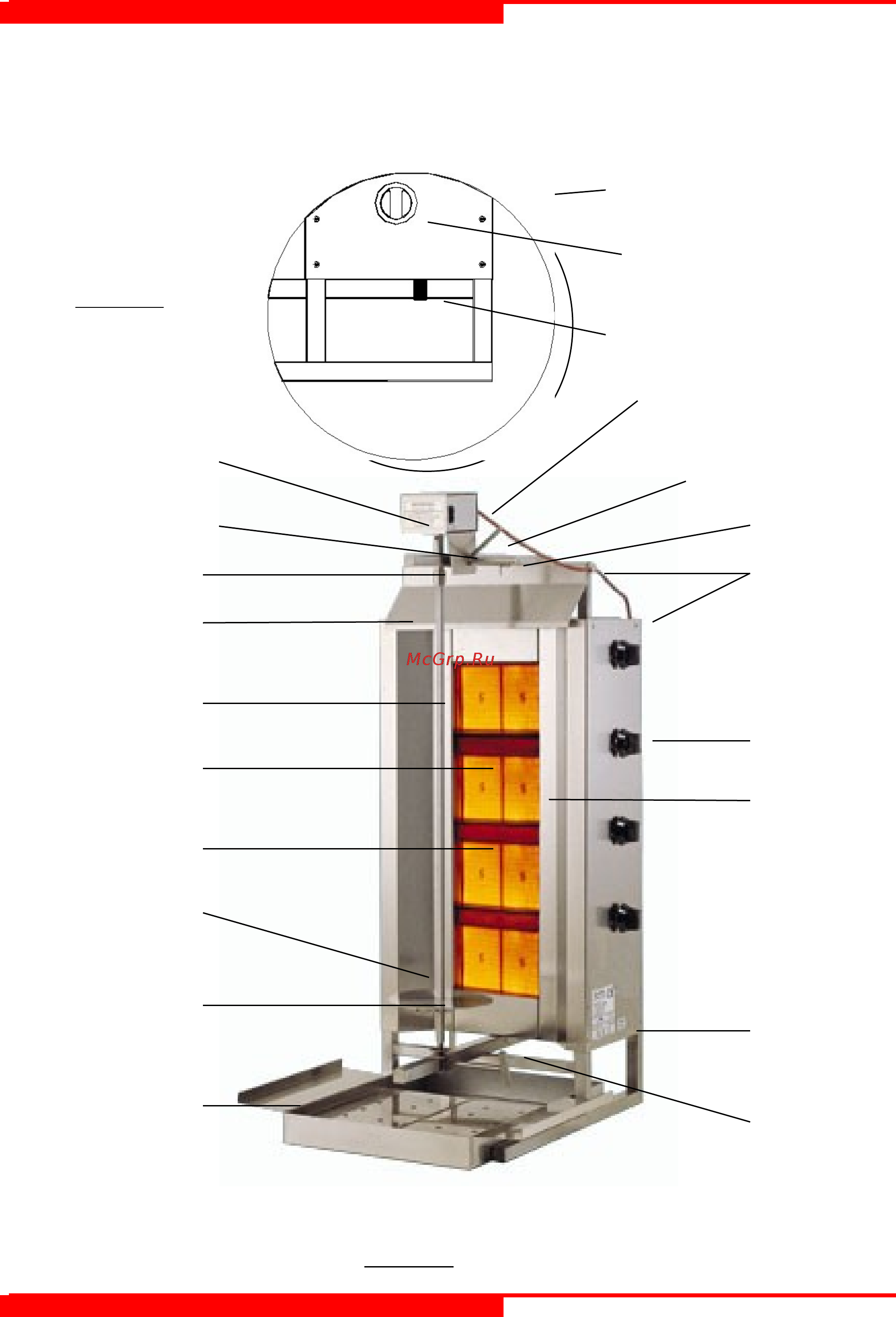

2.5.1 – Газовые грили Döner-Grillmachine с двигателем в верхней части

2 – Кабель двигателя

3 – Верхние салазки

4 – Направляющие

кабеля

7 - Газовый кран и

кнопка газового крана

9 – Нагревательный

элемент

13 - Газовое соединение и

соединение с манометром

15 – Нижние салазки

1 - Двигатель

5 - Крышка термозащиты

8 – Предохранительная

решетка

10 - Горелка

11 - Диск

12 - Фиксатор

14 – Лоток для

масла

Рис 1 - b

6 - Вертел

16 – Стрелка указателя

17 – Опора для двигателя

18 – Направляющее устройство

для вертела

2 – ИНСТРУКЦИЯ ПО УСТАНОВКЕ

Газовый кран и кнопка газового

крана

Обводной дозатор

Рис 1 - a

Газовое соединение и соединение

с манометром
