8. Приложения.

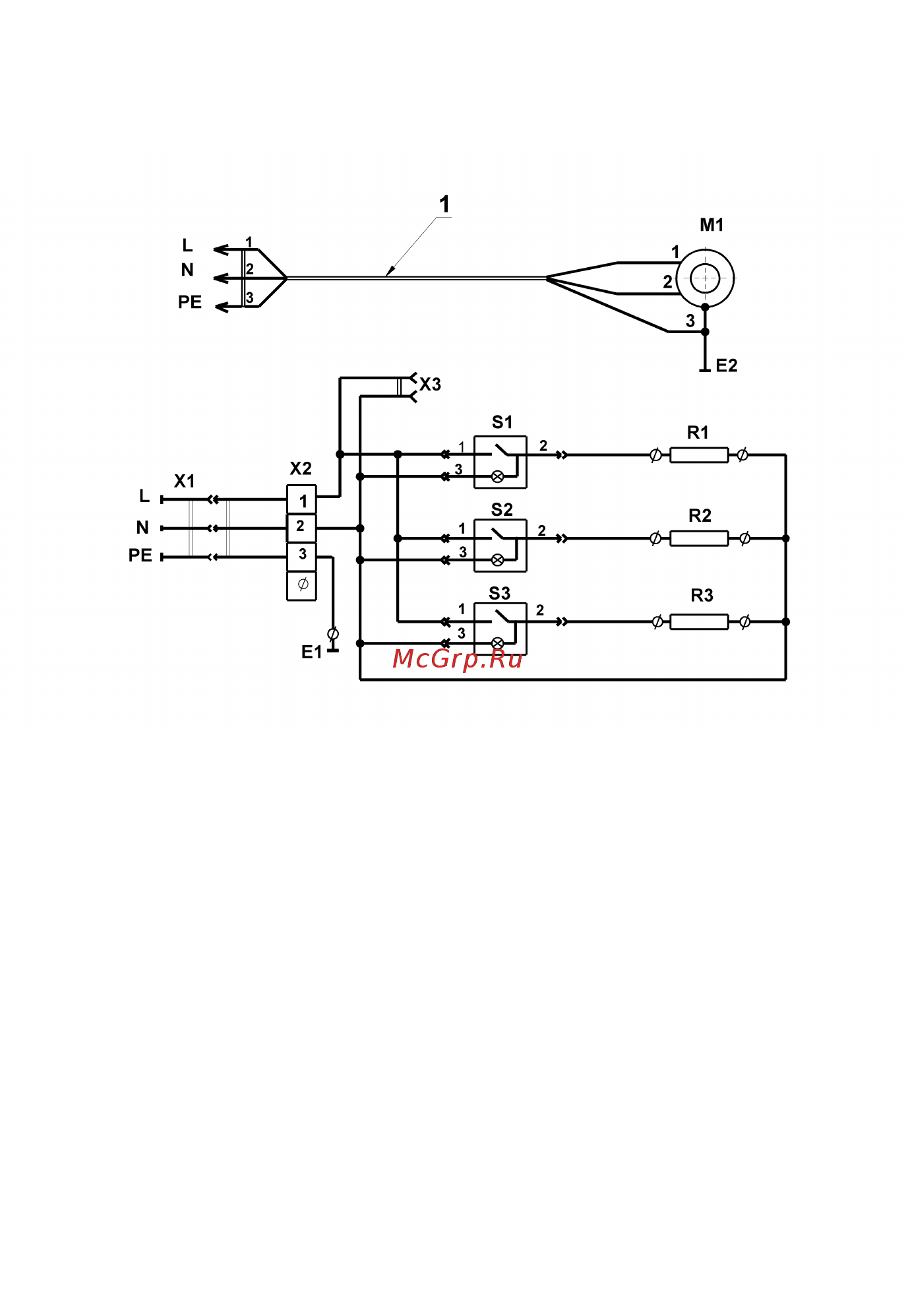

8.1. Схема электрическая принципиальная установки
электрической «Шаурма-3(2)ЭЛ-М»
Условные обозначения:
Поз.1-Кабель сетевой с евровилкой
М1-Электродвигатель 220В, 2об./мин.
Е1,Е2-Винт заземления
Х1-Розетка с вилкой РШ-ВШ-40(32А)
Х2-Клеммный блок КБ25/3
Х3-Розетка с крышкой
S1...S3-Выключатель МД-0401/L/G/A 03/T6
R1...R3-Нагреватели
ША.13.000.000РЭ
Содержание
- Руководство по эксплуатации 1
- Шаурма 2эл м 3эл м 1
- Техническое описание 2
- Установка для приготовления мяса 2
- Шаурма 2эл м 3эл м 2
- Общие указания 3
- Руководство по эксплуатации установки 3
- Руководство по эксплуатации установки шаурма 2эл м 3эл м электрическая 3
- Технические характеристики 3
- Установка шаурма работает от трех проводной сети пере менного однофазного тока с напряжением 220 в 10 с частотой 50 гц и наличием заземляющего провода 1 установка предназначена для работы в помещениях или на открытом воздухе под навесом при температуре окружающей среды не ниже 10 с 1 установка подключается к электрической сети специалистом имеющим допуск для работы с электрооборудованием 1 установка шаурма устанавливается на устойчивую гори зонтальную несгораемую подставку 1 установка подключается к электросети имеющей защитное заземление при помощи отдельного электрического щитка или от отдельного автоматического выключателя типа ак 50 с током нагрузки 14 а 20а 1 оберегайте установку от небрежного обращения и ударов 3
- Вынуть комплектующие из упаковки рис 4
- Подготовка к работе и порядок работы 4
- Требования по технике безопасности и пожарной безопасности 4
- Установка шаурма выполнена с защитой от поражения электрическим током по классу 1 по гост 27570 степень защи ты по гост 14254 iр20 3 перед включением установки убедитесь в целостности элек трошнура с вилкой не допускается эксплуатация установки с лю бым из названных дефектов 3 установка устанавливается на устойчивое несгораемое осно вание высотой 500 700 мм на расстоянии не менее 500 мм от легковоспламеняющихся предметов 3 установка относится к приборам работающим под надзором 3 внимание в рабочем состоянии тэны имеют высокую температуру остерегайтесь ожога не допускайте попадания воды на раскаленный тэн 3 корпус установки должен быть заземлен место заземления обозначено на задней стенке установки 4
- Включение установки осуществляется розеткой в сеть пере менного тока с напряжением 220 в 10 с частотой 50 гц 4 вращение ножа с нанизанным цилиндром с мясом осуще ствляется электродвигателем который включается в сеть включе нием электровилки в розетку 5 расположенную на корпусе установки 6
- Рис 6
- Обслуживание установки для приготовления мяса шаурма 8
- Рецептурное приложение 8
- 495 995 95 99 11
- Гарантийные обязательства 11
- ______________________________________________________ 13
- Акт 13
- Акт о запуске оборудования в эксплуатацию 13
- Комиссией в составе директора предприятия наименование пред 13
- О запуске оборудования в эксплуатацию 13
- От ___________201_ года 13
- Приятия ф и о 13
- Комплект поставки 14
- Сведения о приемке 14
- Установка для приготовления мяса шаурма 2 эл м шаурма 3 эл м заводской номер_________________ соответствует техническим условиям ту 5151 020 11440392 01 признан годным для экс плуатации дата выпуска_____________20 г принято отк 14
