3

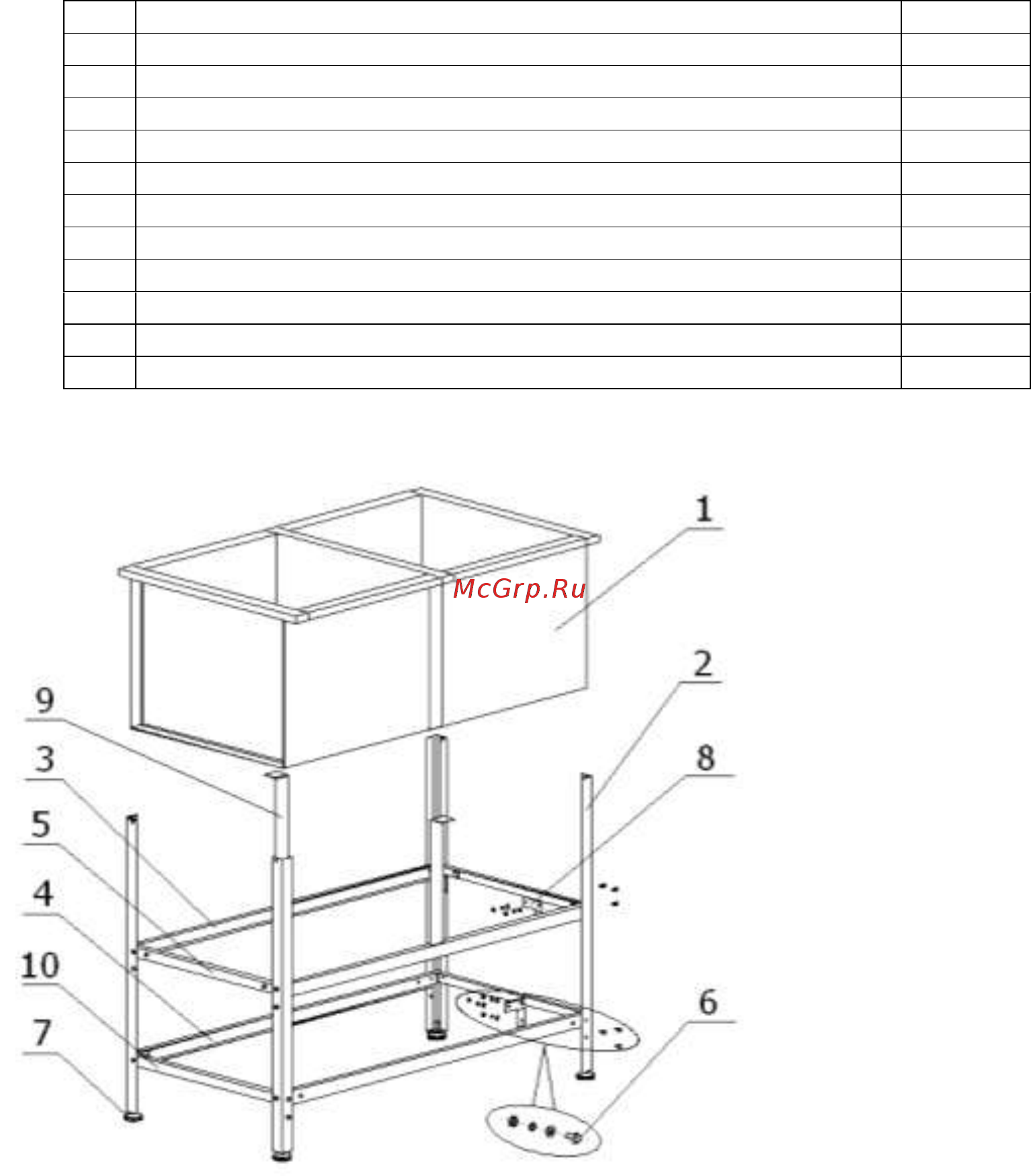

3. Комплект поставки
1
Ванна (показана условно прозрачной)
1 шт.
2
Стойка
4 шт.
3
Швеллер верхний длинный
2 шт.
4
Швеллер нижний длинный
2 шт.
5
Уголок-перемычка верхний
2 шт.
6
Комплект крепежа М6 (болт, шайба, шайба пружинная, гайка)
34 шт.
7
Ножка опорная
4 шт.
8
Угольник
8 шт.
9
Подставка
2 шт.
10
Уголок-перемычка нижний
2 шт.
11
Руководство по эксплуатации
1 шт.
12
Упаковка
1 шт.
4. Подготовка к работе и порядок работы
4.1. Распаковать де-
тали каркаса.
4.2. С помощью бол-
товых соединений
(6) и крепѐжных
угольников (8) со-
единить верхние
уголки-перемычки
(5) (с 4-мя отвер-
стиями) со стойками
(2). Угол между
верхним угольником
и стойкой должен
быть прямым (90º).
4.3. На эти же рамы
укрепить уголки-
перемычки нижние
(с 2-мя отверстиями)
(10).
4.4. Ванну бортами
перевернуть на сбо-
рочный стол. На неѐ
установить собран-
ные боковые рамы. С помощью болтовых соединений установить и закрепить
верхние длинные (с отверстием посередине) швеллера (3) и с помощью крепѐж-
ных угольников (8) – нижние длинные швеллера (4) на стойки.
4.5. Укрепить подставку (9) на верхние длинные швеллера (3).
7а
