ATESY ВСМ-3/430 [3/4] Подготовка к работе и порядок работы

Уголок-перемычка верхний 2 шт.

Комплект крепежа М6 (болт, шайба, шайба пружинная,

гайка)

36 шт.

Ножка опорная 4 шт.

Угольник 8 шт.

Планка 4 шт.

Уголок-перемычка нижний 2 шт.

Руководство по эксплуатации 1 шт.

Упаковка 1 шт.

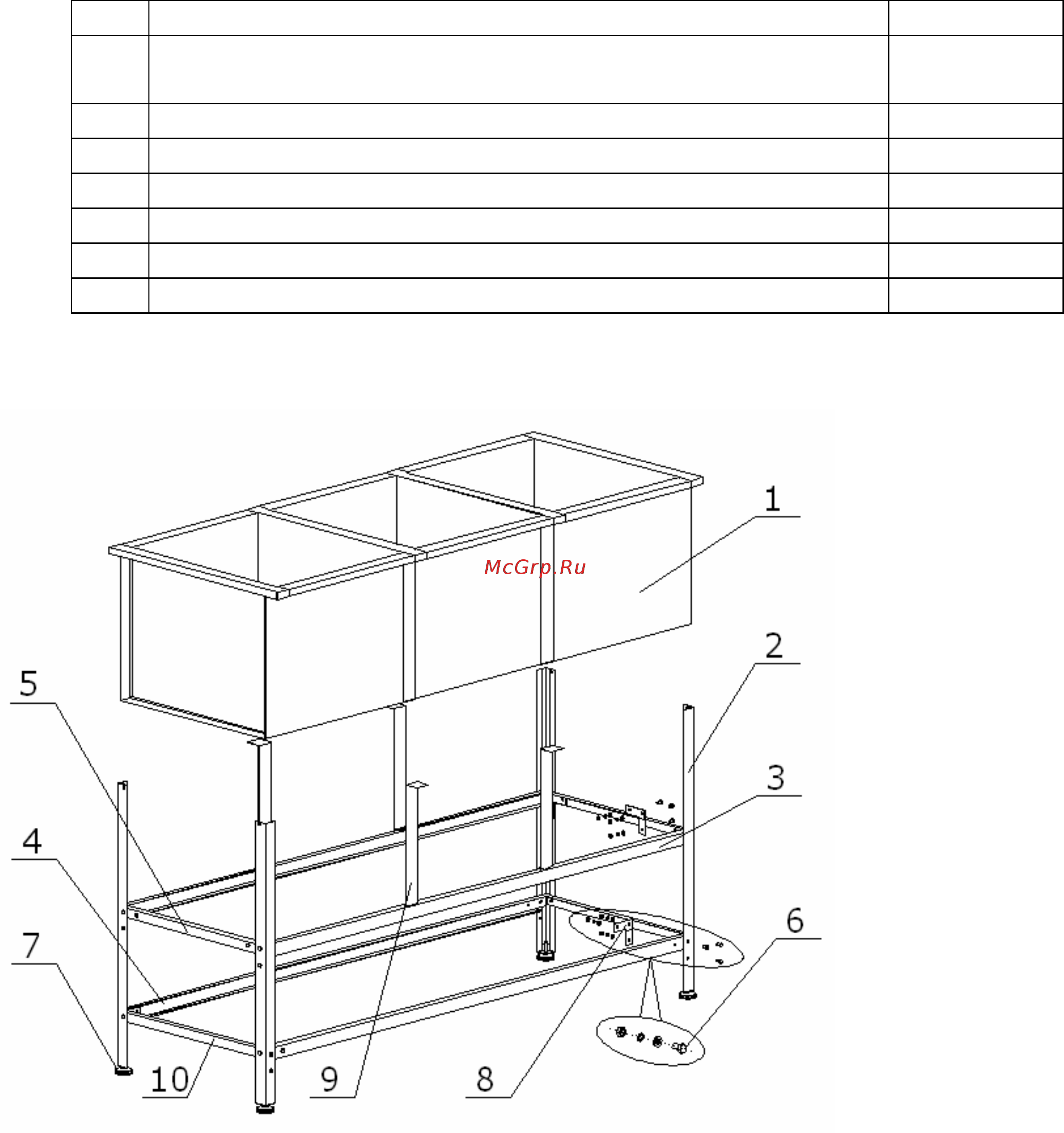

4. Подготовка к работе и порядок работы

4.1. Распаковать

детали каркаса.

4.2. С помощью

болтовых соеди-

нений (6) и кре-

пёжных угольни-

ков (8) соединить

верхние уголки-

перемычки (5) (с

4-мя отверстиями)

со стойками (2).

Угол между верх-

ним угольником и

стойкой должен

быть прямым

(90º).

4.3. На эти же ра-

мы укрепить

уголки-

перемычки ниж-

ние (с 2-мя отверстиями) (10).

4.4. Ванну бортами перевернуть на сборочный стол. На

неё установить

собранные боковые рамы. С помощью болтовых соединений установить и

закрепить верхние швеллера (3) и с помощью крепёжных угольников (8) –

нижние швеллера (4) на стойки.

4.5. Установить и закрепить планки (9) на верхние швеллера (3).

4.6. Произвести окончательную затяжку всех болтовых соединений, ис-

пользуя для этого два ключа «10».

7а
