Русский
Тест на утечку
Все коммуникации и подводы воды к оборудованию должны быть проверены на утечку. Для этого
можно жидкость тестирования утечки или, если таковой нет, можно нанести на места соединения
неагрессивную пену. В обоих случаях отсутствие утечек может быть обнаружено при помощи пузырей.
Не используйте открытое пламя для проверки соединения уплотнения!
Утилизация сгоревшего газа
Модели газовых печей можно разделить на три категории на основе метода, используемого для
утилизации Сгоревших газов:
Тип A1 (для печей с тепловой мощностью <14 кВт): выхлопные газы могут выпускаться в помещение, где
установлена печь.
Тип В 2 (для печей с тепловой мощностью> 14 кВт): выхлопные газы должны отводиться за пределы
помещения, в котором установлена печь, с помощью естественной с доказанной эффективностью. Для
этого типа отвода газа, убедитесь, что по всей длине отвод дымов имеет диаметр не меньше, чем выхлопная
труба устройства. Должен быть вертикальный канал над вентиляционным переключателем; он должен быть
не менее , чем в 3 раза длиннее диаметра трубы.

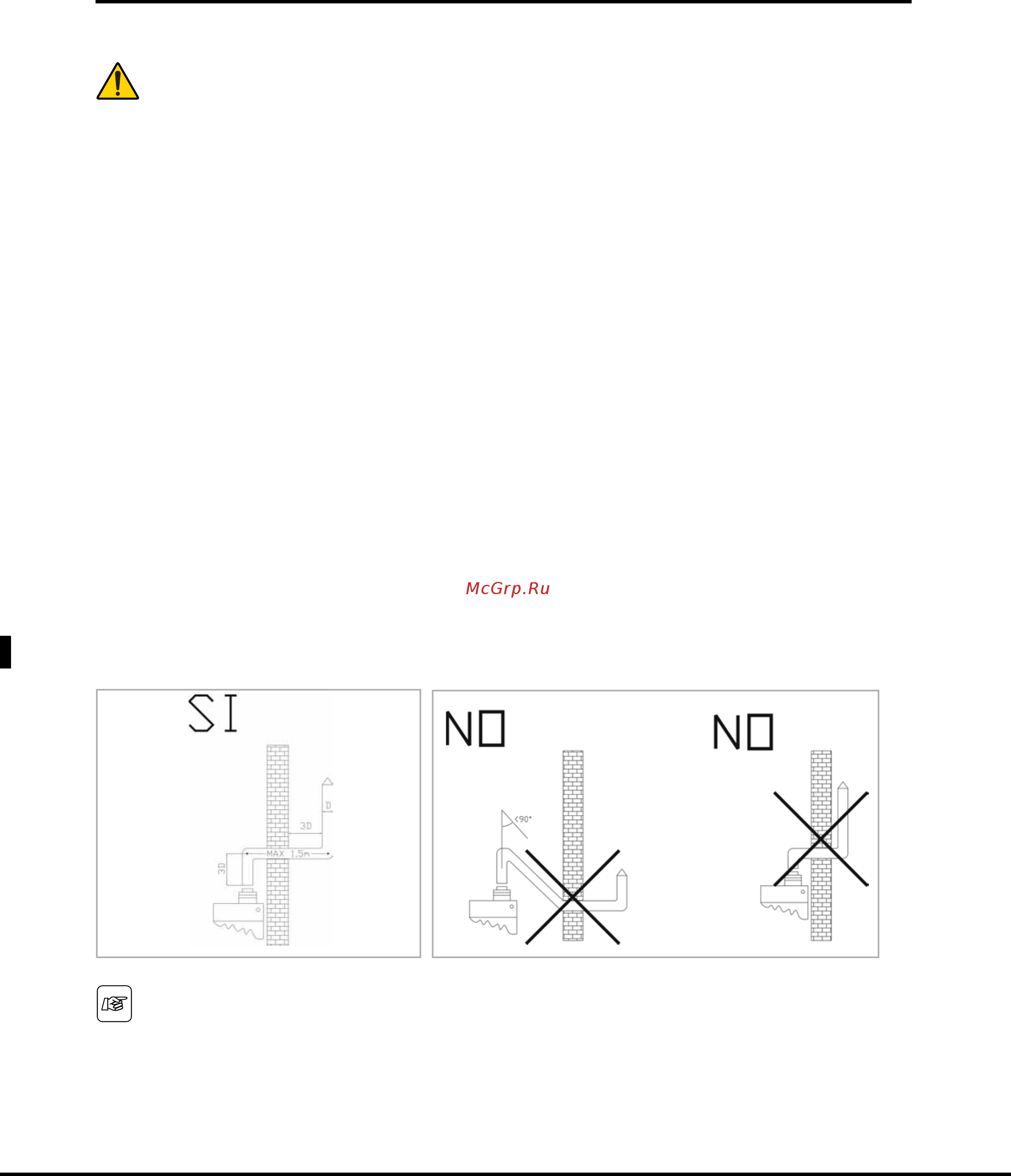

Система выпуска выхлопных газов должна иметь траекторию уклона вверх минимум 10%, и не должна иметь
углов меньше 90 градусов. Горизонтальная часть выхлопной трубы не должна превышать1,5 метра в
длину. Если такое соединение невозможно, используйте вытяжной зонт, расположенный на расстоянии
не менее 50 см от
вентиляционного переключателя: если он будет расположен слишком близко, это может привести к
чрезмерному падению давления при активации вентиляционного переключателя, которое может
привлечь большее количество газа внутрь горелки; это в свою очередь может привести к взрывам и
выделению токсичного несгоревшего газа.
Внимание!
Мы рекомендуем установку крышки дымохода в верхней части внешнего конца дымохода для
предотвращения попадания дождевой воды в печь и для минимизации падения давления за счет
эффекта Venturi, что может произойти, если
дымоход находится под воздействием сильных воздушных потоков.
46
