Техническое обслуживание
Регулировка после замены блока
передних фар
Если на автомобиле был проведён
ремонт передней части кузова и узла
передних фар, необходимо проверить
направление передних фал,
используя испытательный экран, как
показано на иллюстрации. Включите
выключатель передних фар.
(Положение нижнего луча)
1. Отрегулируйте передние фары
таким образом, чтобы главная ось
луча была параллельна
центральной линии кузова и
выровнена с точкой “P”, показанной
на иллюстрации.

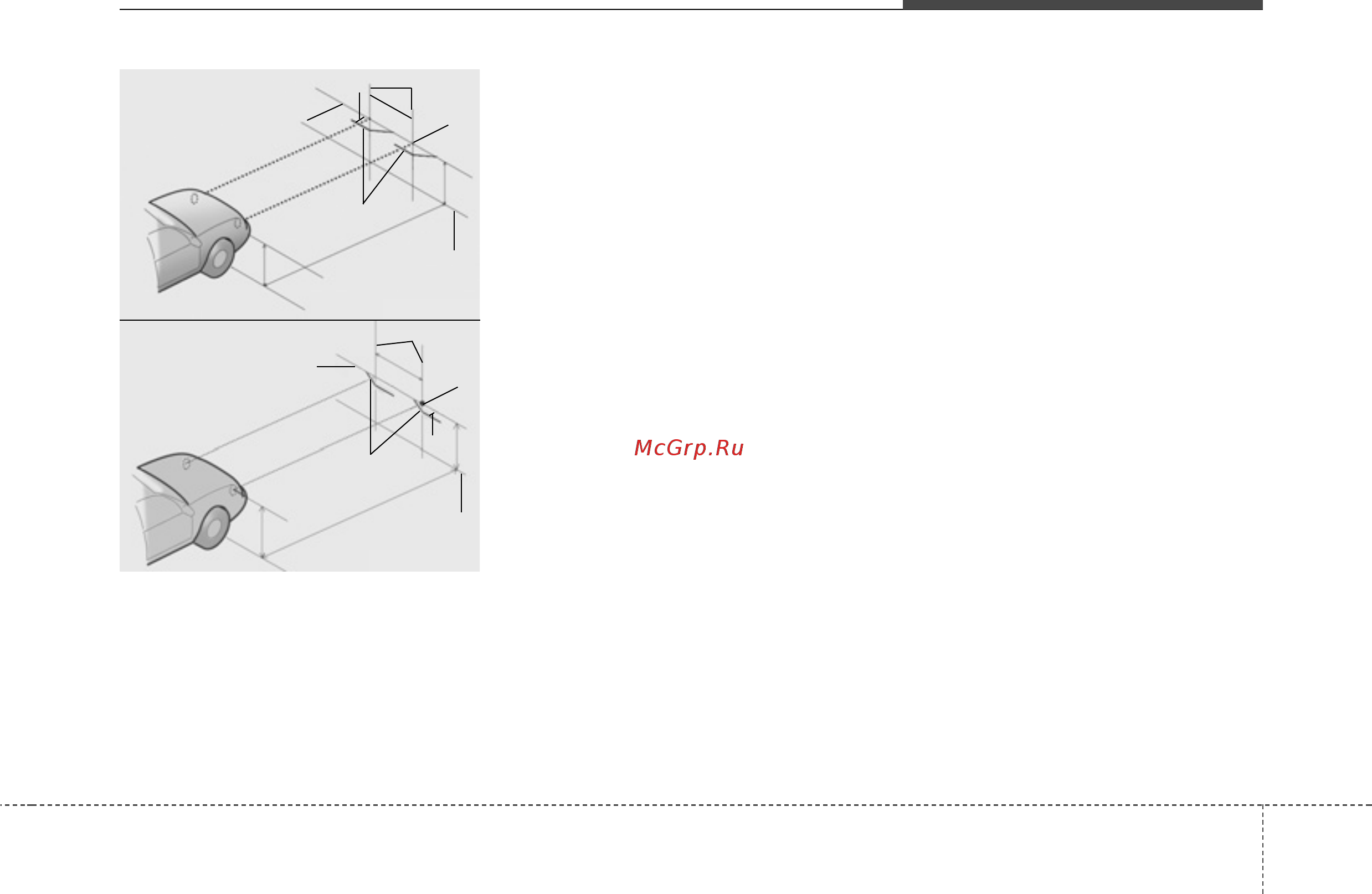

2. Пунктирные линии на иллюстрации
показывают центр фар.
“H” : 687 мм (27 дюймов)
Горизонтальная центральная линия
фар от земли
“W” : 1 308 мм (51,5 дюйма)
Расстояние между центрами передних
фар
“L” : 3 000 мм (118,11 дюйма)
Расстояние между передними фарами
и стенкой, по которой производится
испытание фар
G290B01B
G290B01JM-D
Автомобиль с пpaвым
расположением руля
Автомобиль с левым
расположением руля
Горизонтальная линия
Вертикальная линия
“P”
H
H
H
H
L
L
Линия среза
Линия земли
30 mm
30 mm
W
W
Горизонтальная линия
Вертикальная линия
“P”
Линия земли
Линия среза
