49

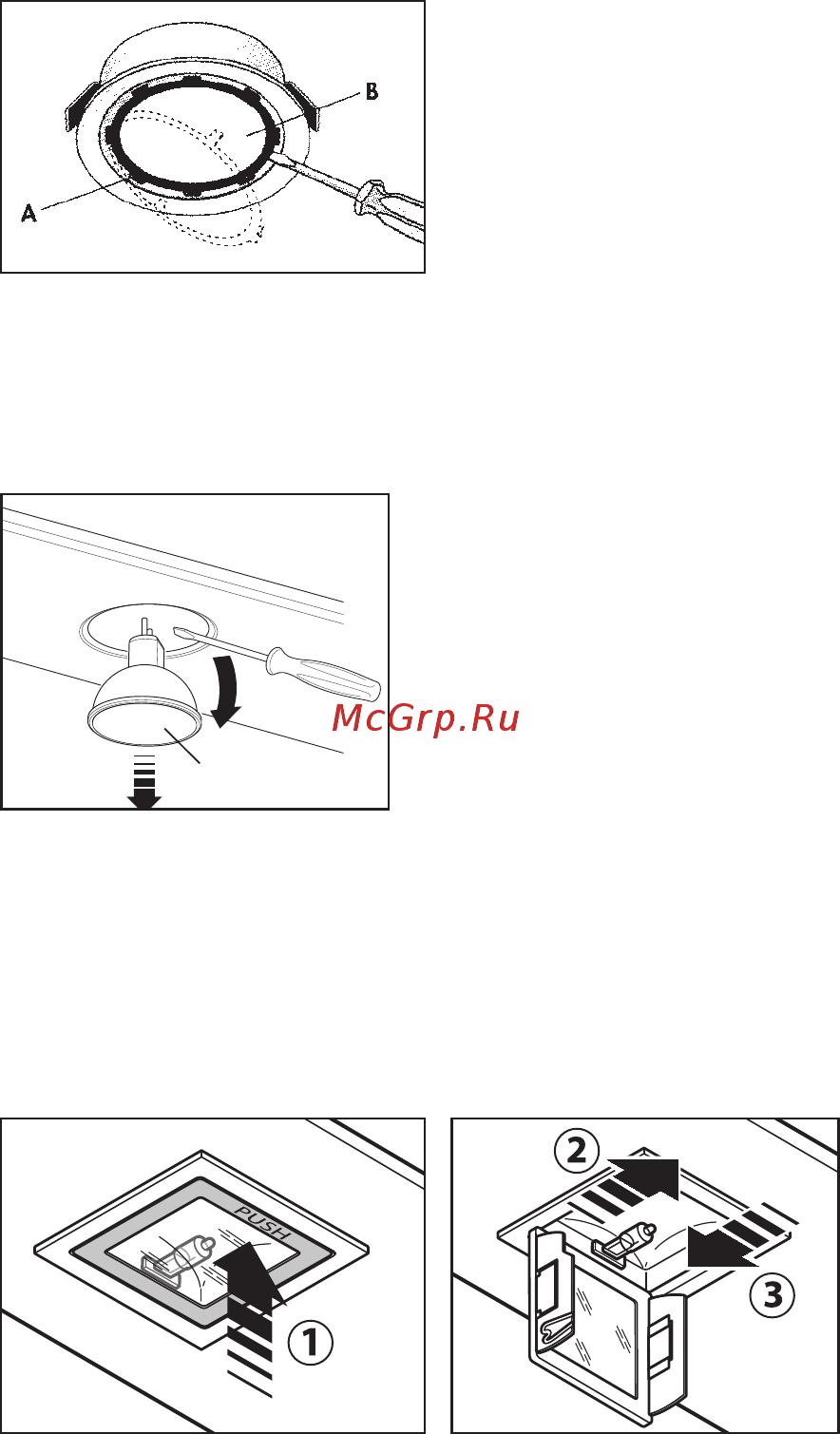

b) Quite, haciendo palanca con un destornillador, el anillo de sujeción del cri-
stal A.
c) Quite el cristal B, para acceder al vano lámpara.
d) Sustituya la lámpara por una análoga (halógena máx 20 W, 12 Volt enganche G4).
e) Monte de nuevo el cristal de protección B fijándolo con el anillo específico A.
Round halogen light
Para sustituir la lámpara dicróica:
a) Asegurase que el aparato está desconectado de la red eléctrica
b) Quitar la lámpara utilizando un destornillador (ver figura)
c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt)
Dicroic Lamp
Para sustituir la lámpara halógena cuadrada:
a) Asegurarse que el aparato está desconectado de la red eléctrica
b) Abrir completamente la ventanilla hasta un ángulo de 90º (ver figura)
apretando en PUSH
c) Sustituir la lámpara por una similar (dicroica max 20 W, 12 Volt conexión G4)
d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente repetir la op-
eración del punto B)
Square halogen light
3. FLUORESCENTE (Parte reservada por personal cualificado).
Substitución del tubo fluorescente:
a) Asegurarse que el aparatoestá desconectado de corriente elétrica;
b) Quitar el panel de acero desatornillando los tornillos de fijación; Sustituir
el fluorescente por uno del mismo modelo que el original (8W-13W-21W-
28W según el modelo);
c) Volver a conectar el aparato ala red eléctrica.
