МОНТАЖ

6. Отщелкнуть крышку фильтра и вынуть алюминиевый фильтр из корпуса вытяжки

(рис. 1 поз. A).

7. Не устанавливая крышку фильтра, открутить 4 винта (типа Torx), скрепляющие

боковые держатели с корпусом вытяжки.

8. Закрепить боковые держатели корпуса при помощи 4 винтов (рис. 3 поз. E) на

любой высоте.

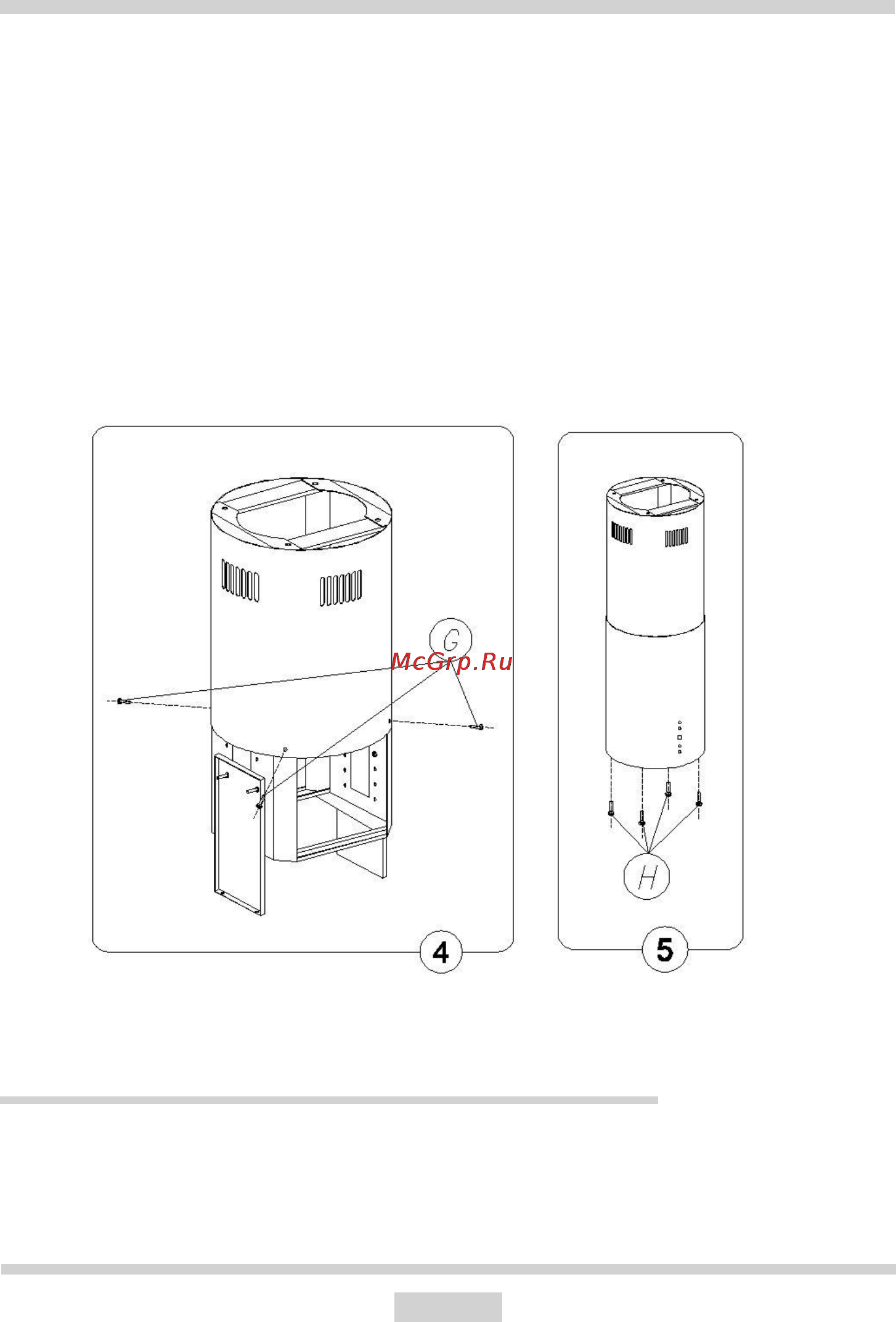

9. Надеть корпус вытяжки на нижний экран и соединить обе части винтами типа Torx

(рис. 5 поз. H).

10. После выполнения описанных действий продеть пучок проводов панели

управления в выполненные отверстия на корпусе и затянуть болты в заклепочных

гайках, зажимая и фиксируя панель управления. Правильное положение пучка

проводов панели управления определяют по точке LED-дисплея, которая

расположена в его правом нижнем углу. После закрепления пучка проводов панели

управления необходимо соединить провода галогенового освещения, свисающие с

крепежного основания, с проводами, выходящими из крышки фильтра, совместив их

при помощи электрического разъема.

11. Установить алюминиевый жироулавливающий фильтр и закрыть крышку на

защелки

Подсоединение к электрической сети и проверка работы

Как только подсоединение к электросети будет закончено (в соответствии с ранее

упомянутыми требованиями), убедитесь, что освещение вытяжки и электромотор

работают должным образом.

Розетка должна находиться в непосредственной близости от установленной кухонной

вытяжки, чтобы в случае необходимости можно было немедленно отключить ее от

питающей сети.
